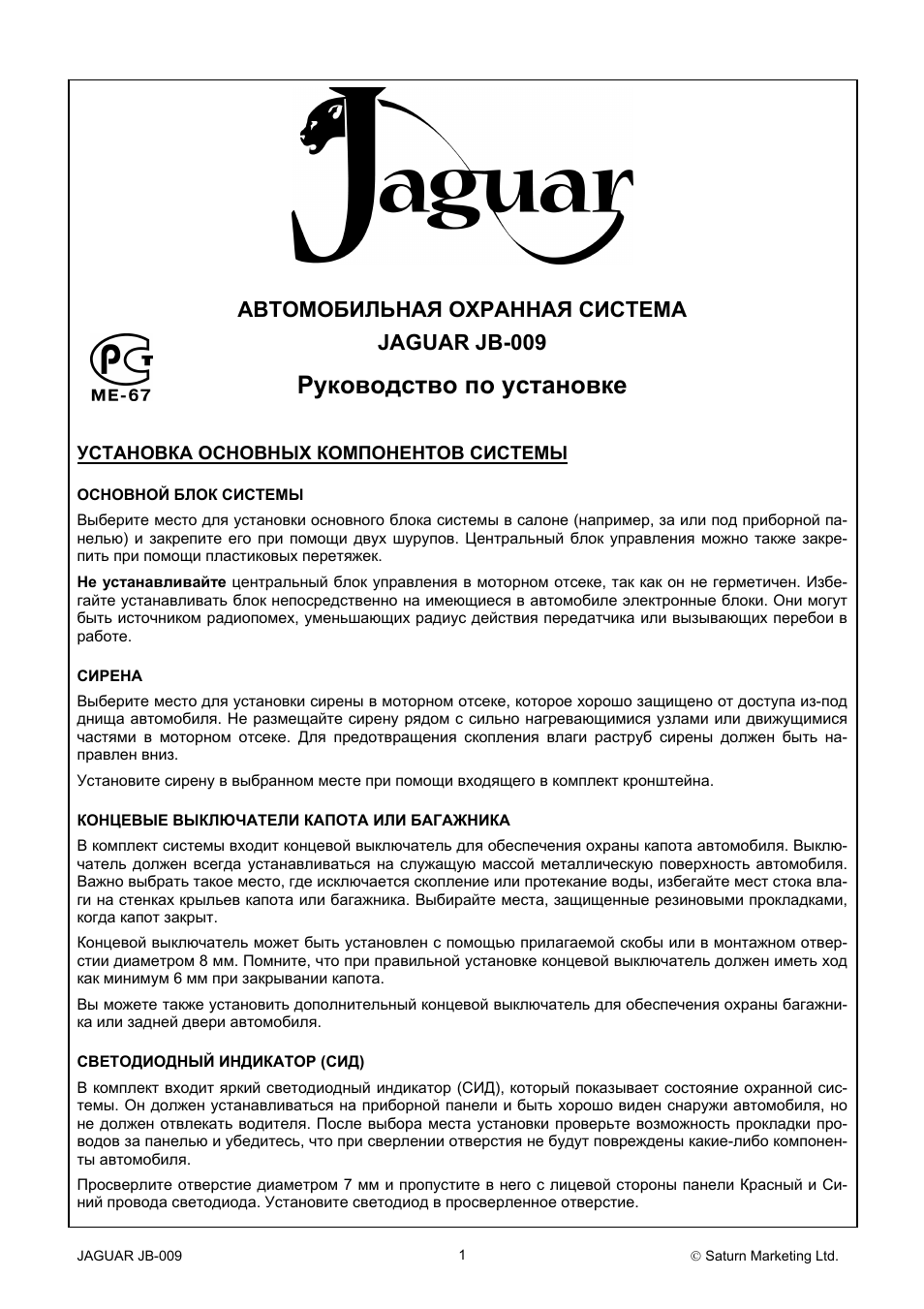

Инструкция по эксплуатации Jaguar JB-009

JAGUAR JB-009

© Saturn Marketing Ltd.

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА

JAGUAR JB-009

Руководство по установке

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ

ОСНОВНОЙ БЛОК СИСТЕМЫ Выберите место для установки основного блока системы в салоне (например за или под приборной панелью) и закрепите его при помощи двух шурупов Центральный блок управления можно также закрепить при помощи пластиковых перетяжек Не устанавливайте центральный блок управления в моторном отсеке так как он не герметичен Избегайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки Они могут быть источником радиопомех уменьшающих радиус действия передатчика или вызывающих перебои в работе

СИРЕНА Выберите место для установки сирены в моторном отсеке которое хорошо защищено от доступа из-под днища автомобиля Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке Для предотвращения скопления влаги раструб сирены должен быть направлен вниз Установите сирену в выбранном месте при помощи входящего в комплект кронштейна

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА ИЛИ БАГАЖНИКА В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля Выключатель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля Важно выбрать такое место где исключается скопление или протекание воды избегайте мест стока влаги на стенках крыльев капота или багажника Выбирайте места защищенные резиновыми прокладками когда капот закрыт Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отверстии диаметром 8 мм Помните что при правильной установке концевой выключатель должен иметь ход как минимум 6 мм при закрывании капота Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля

СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)
В комплект входит яркий светодиодный индикатор (СИД) который показывает состояние охранной системы Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля но не должен отвлекать водителя После выбора места установки проверьте возможность прокладки проводов за панелью и убедитесь что при сверлении отверстия не будут повреждены какие-либо компоненты автомобиля Просверлите отверстие диаметром 7 мм и пропустите в него с лицевой стороны панели Красный и Синий провода светодиода Установите светодиод в просверленное отверстие
