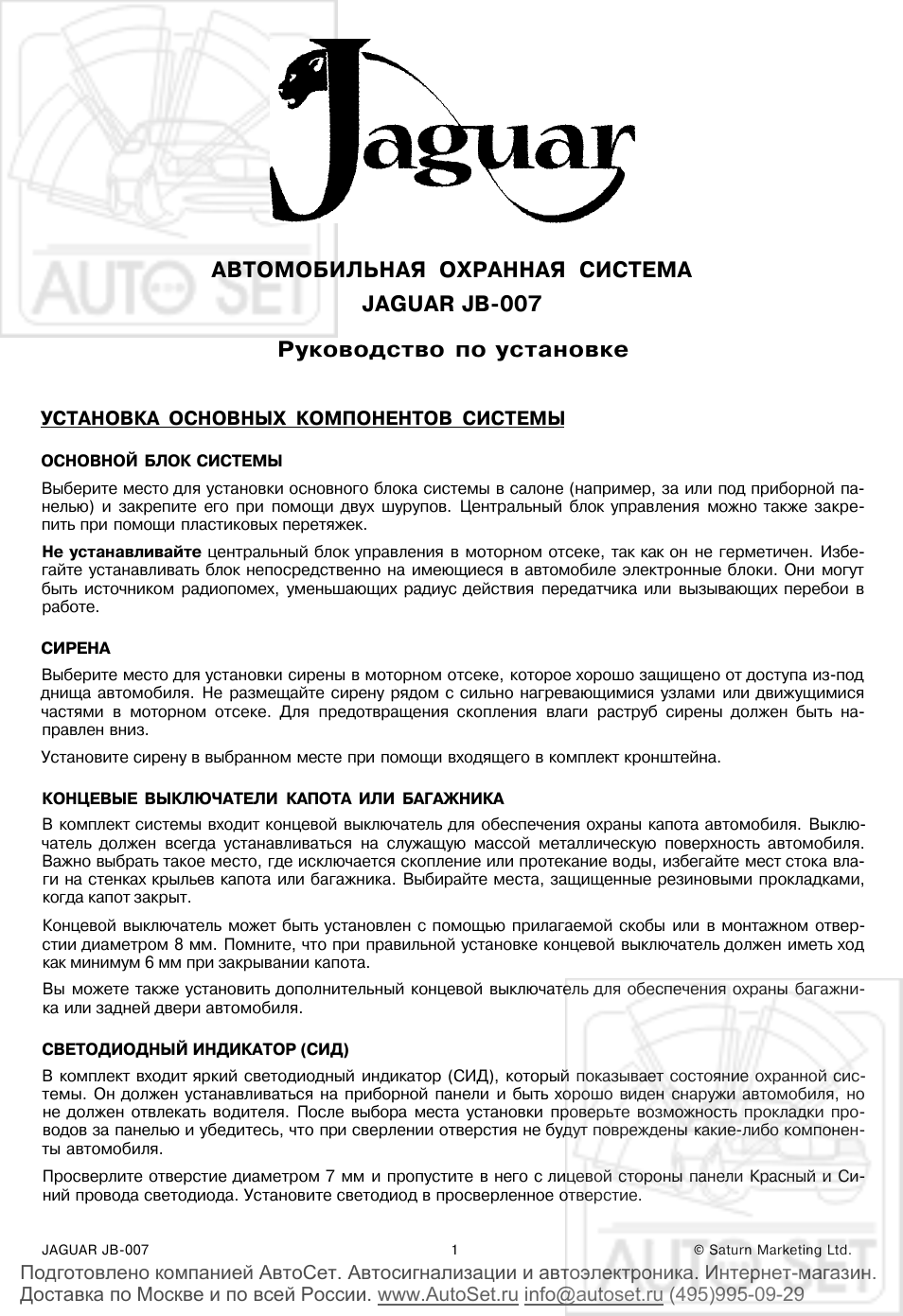

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА

JAGUAR JB-007

Руководство по установке

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ

ОСНОВНОЙ БЛОК СИСТЕМЫ

Выберите место для установки основного блока системы в салоне (например за или под приборной па­

нелью) и закрепите его при помощи двух шурупов Центральный блок управления можно также закре­

пить при помощи пластиковых перетяжек

Не устанавливайте центральный блок управления в моторном отсеке так как он не герметичен Избе­

гайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки Они могут быть источником радиопомех уменьшающих радиус действия передатчика или вызывающих перебои в работе

СИРЕНА

Выберите место для установки сирены в моторном отсеке которое хорошо защищено от доступа из-под днища автомобиля Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке Для предотвращения скопления влаги раструб сирены должен быть на­

правлен вниз

Установите сирену в выбранном месте при помощи входящего в комплект кронштейна

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА ИЛИ БАГАЖНИКА В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля Выклю­

чатель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля

Важно выбрать такое место где исключается скопление или протекание воды избегайте мест стока вла­

ги на стенках крыльев капота или багажника Выбирайте места защищенные резиновыми прокладками когда капот закрыт Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отвер­

стии диаметром 8 мм Помните что при правильной установке концевой выключатель должен иметь ход как минимум 6 мм при закрывании капота Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажни­

ка или задней двери автомобиля

СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)
В комплект входит яркий светодиодный индикатор (СИД) который показывает состояние охранной сис­

темы Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля но не должен отвлекать водителя После выбора места установки проверьте возможность прокладки про­

водов за панелью и убедитесь что при сверлении отверстия не будут повреждены какие-либо компонен­

ты автомобиля

Просверлите отверстие диаметром 7 мм и пропустите в него с лицевой стороны панели Красный и Си­

ний провода светодиода Установите светодиод в просверленное отверстие

JAGUAR JB-007 1 © Saturn Marketing Ltd
