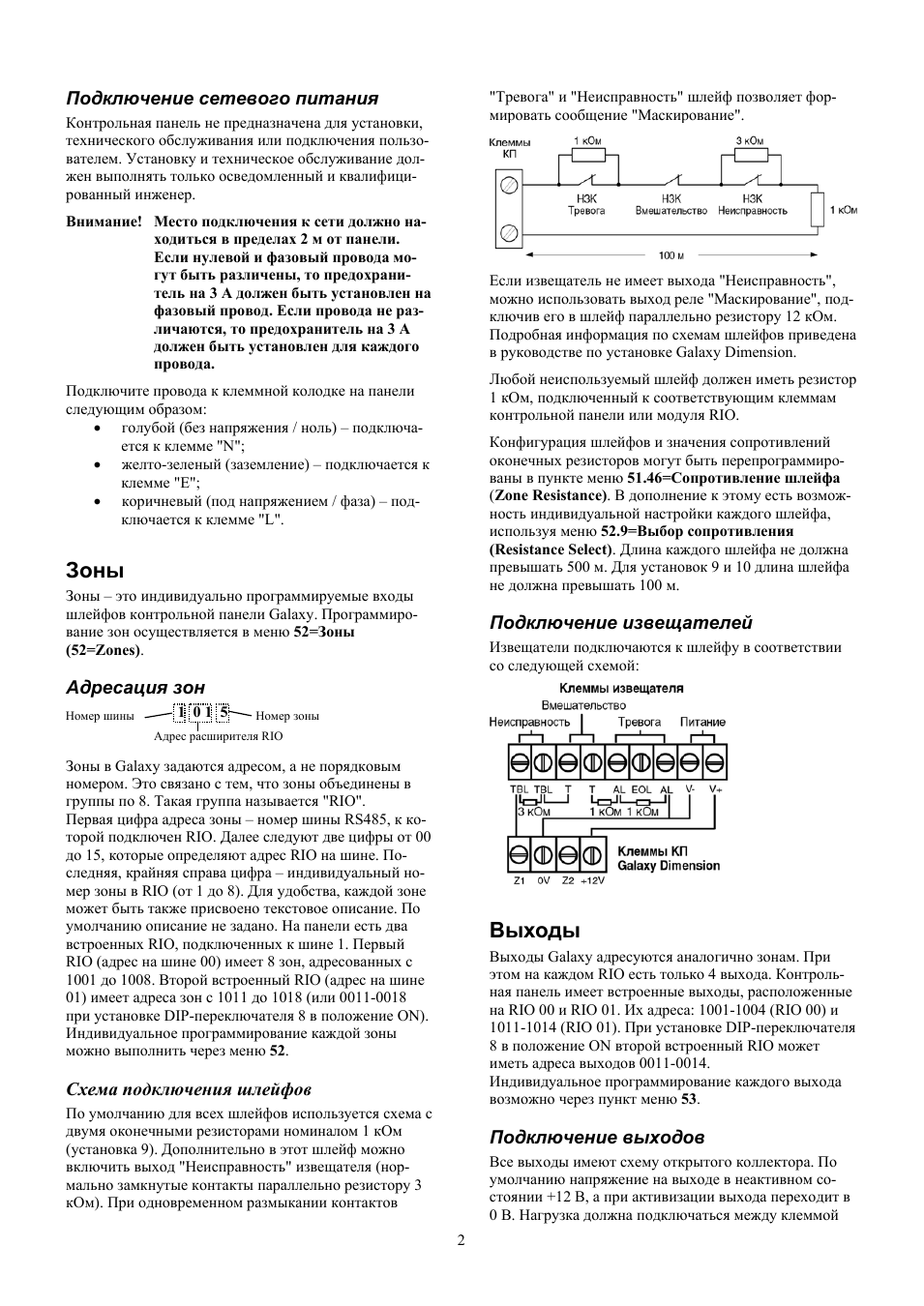

Инструкция по эксплуатации Honeywell Руководство по быстрому запуску Galaxy Dimension — страница 2

Номер шины

Номер зоны

Адрес расширителя RIO

Подключение сетевого питания

Контрольная панель не предназначена для установки технического обслуживания или подключения пользователем Установку и техническое обслуживание должен выполнять только осведомленный и квалифицированный инженер

Внимание! Место подключения к сети должно находиться в пределах 2 м от панели Если нулевой и фазовый провода могут быть различены то предохранитель на 3 А должен быть установлен на фазовый провод Если провода не различаются то предохранитель на 3 А должен быть установлен для каждого провода

Подключите провода к клеммной колодке на панели следующим образом:

 голубой (без напряжения ноль) – подключается к клемме "N";

 желто-зеленый (заземление) – подключается к клемме "Е";

 коричневый (под напряжением фаза) – подключается к клемме "L"

Зоны

Зоны – это индивидуально программируемые входы шлейфов контрольной панели Galaxy Программирование зон осуществляется в меню 52=Зоны (52=Zones)

Адресация зон 1 0 1 5

Зоны в Galaxy задаются адресом а не порядковым номером Это связано с тем что зоны объединены в группы по 8 Такая группа называется "RIO". Первая цифра адреса зоны – номер шины RS485 к которой подключен RIO Далее следуют две цифры от 00 до 15 которые определяют адрес RIO на шине Последняя крайняя справа цифра – индивидуальный номер зоны в RIO (от 1 до 8) Для удобства каждой зоне может быть также присвоено текстовое описание По умолчанию описание не задано На панели есть два встроенных RIO подключенных к шине 1 Первый RIO (адрес на шине 00) имеет 8 зон адресованных с 1001 до 1008 Второй встроенный RIO (адрес на шине 01) имеет адреса зон с 1011 до 1018 (или 0011-0018 при установке DIP-переключателя 8 в положение ON). Индивидуальное программирование каждой зоны можно выполнить через меню 52

Схема подключения шлейфов

По умолчанию для всех шлейфов используется схема с двумя оконечными резисторами номиналом 1 кОм (установка 9) Дополнительно в этот шлейф можно включить выход "Неисправность" извещателя (нормально замкнутые контакты параллельно резистору 3 кОм) При одновременном размыкании контактов

"Тревога" и "Неисправность" шлейф позволяет формировать сообщение "Маскирование"

Если извещатель не имеет выхода "Неисправность" можно использовать выход реле "Маскирование" подключив его в шлейф параллельно резистору 12 кОм Подробная информация по схемам шлейфов приведена в руководстве по установке Galaxy Dimension

Любой неиспользуемый шлейф должен иметь резистор 1 кОм подключенный к соответствующим клеммам контрольной панели или модуля RIO

Конфигурация шлейфов и значения сопротивлений оконечных резисторов могут быть перепрограммированы в пункте меню 51.46=Сопротивление шлейфа (Zone Resistance) В дополнение к этому есть возможность индивидуальной настройки каждого шлейфа используя меню 52.9=Выбор сопротивления (Resistance Select) Длина каждого шлейфа не должна превышать 500 м Для установок 9 и 10 длина шлейфа не должна превышать 100 м

Подключение извещателей

Извещатели подключаются к шлейфу в соответствии со следующей схемой:

Выходы

Выходы Galaxy адресуются аналогично зонам При этом на каждом RIO есть только 4 выхода Контрольная панель имеет встроенные выходы расположенные на RIO 00 и RIO 01 Их адреса: 1001-1004 (RIO 00) и 1011-1014 (RIO 01) При установке DIP-переключателя 8 в положение ON второй встроенный RIO может иметь адреса выходов 0011-0014. Индивидуальное программирование каждого выхода возможно через пункт меню 53

Подключение выходов

Все выходы имеют схему открытого коллектора По умолчанию напряжение на выходе в неактивном состоянии +12 В а при активизации выхода переходит в 0 В Нагрузка должна подключаться между клеммой
