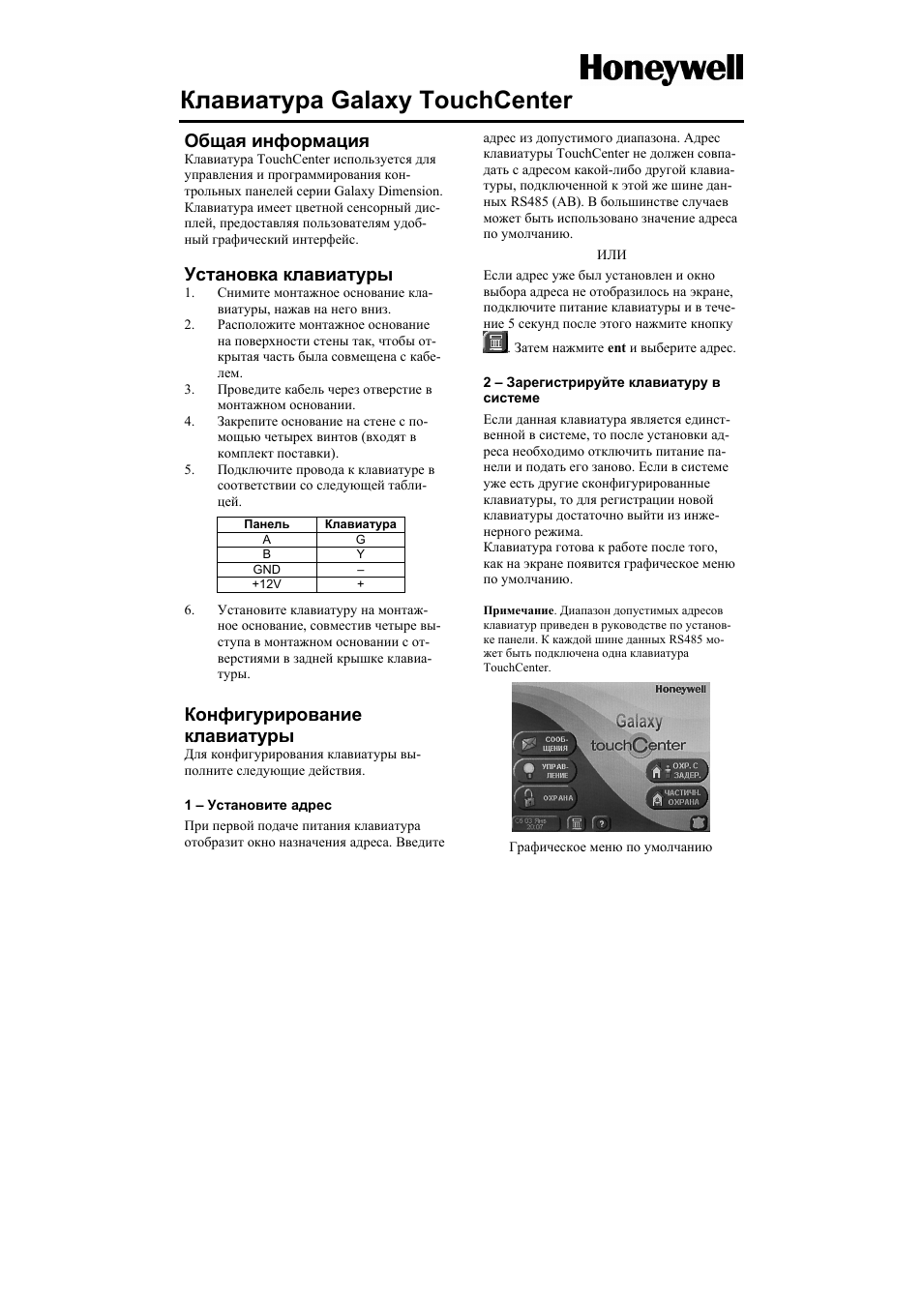

Клавиатура Galaxy TouchCenter
Общая информация
Клавиатура TouchCenter используется для управления и программирования контрольных панелей серии Galaxy Dimension Клавиатура имеет цветной сенсорный дисплей предоставляя пользователям удобный графический интерфейс.
Установка клавиатуры 1
Снимите монтажное основание клавиатуры нажав на него вниз 2
Расположите монтажное основание на поверхности стены так чтобы открытая часть была совмещена с кабелем 3
Проведите кабель через отверстие в монтажном основании 4
Закрепите основание на стене с помощью четырех винтов (входят в комплект поставки) 5
Подключите провода к клавиатуре в соответствии со следующей таблицей
Панель
Клавиатура
A G B Y
GND –
+12V + 6
Установите клавиатуру на монтажное основание совместив четыре выступа в монтажном основании с отверстиями в задней крышке клавиатуры
Конфигурирование клавиатуры
Для конфигурирования клавиатуры выполните следующие действия 1 – Установите адрес При первой подаче питания клавиатура отобразит окно назначения адреса Введите адрес из допустимого диапазона Адрес клавиатуры TouchCenter не должен совпадать с адресом какой-либо другой клавиатуры подключенной к этой же шине данных RS485 (AB) В большинстве случаев может быть использовано значение адреса по умолчанию
Если адрес уже был установлен и окно выбора адреса не отобразилось на экране подключите питание клавиатуры и в течение 5 секунд после этого нажмите кнопку
Затем нажмите ent и выберите адрес 2 – Зарегистрируйте клавиатуру в системе Если данная клавиатура является единственной в системе то после установки адреса необходимо отключить питание панели и подать его заново Если в системе уже есть другие сконфигурированные клавиатуры то для регистрации новой клавиатуры достаточно выйти из инженерного режима Клавиатура готова к работе после того как на экране появится графическое меню по умолчанию.
Примечание Диапазон допустимых адресов клавиатур приведен в руководстве по установке панели К каждой шине данных RS485 может быть подключена одна клавиатура TouchCenter
Графическое меню по умолчанию
