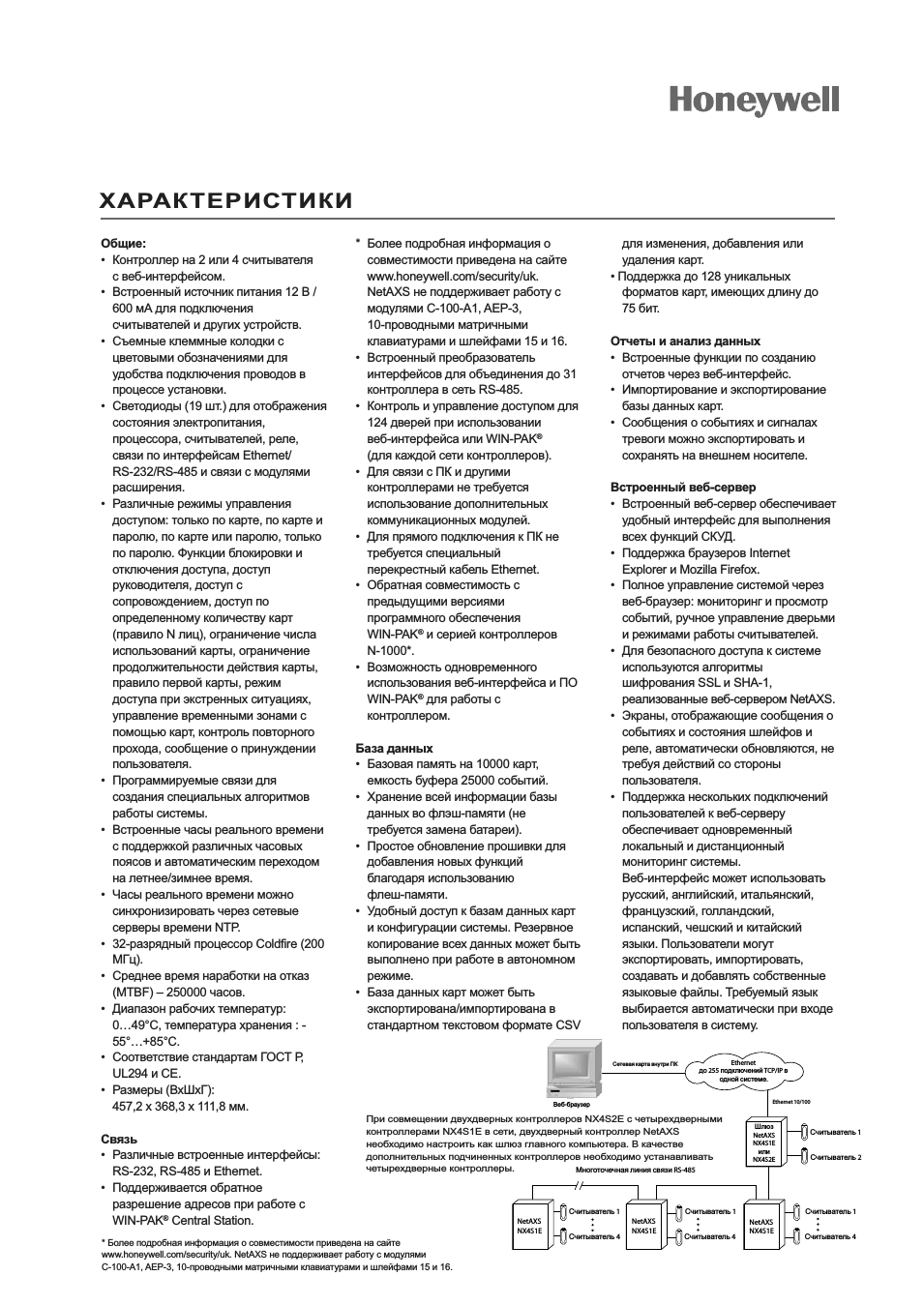

Инструкция по эксплуатации Honeywell IP-система контроля и управления доступом Honeywell NetAXS — страница 3

Общие:

- Контроллер на 2 или 4 считывателя с веб-интерфейсом.

• Встроенный источник питания 12 В 600 мА для подключения считывателей и других устройств.

• Съемные клеммные колодки с цветовыми обозначениями для удобства подключения проводов в процессе установки.

• Светодиоды (19 шт.) для отображения состояния электропитания процессора считывателей реле связи по интерфейсам Ethernet/
RS-232/RS-485 и связи с модулями расширения.

• Различные режимы управления доступом: только по карте по карте и паролю по карте или паролю только по паролю Функции блокировки и отключения доступа доступ руководителя доступ с сопровождением доступ по определенному количеству карт (правило N лиц) ограничение числа использований карты ограничение продолжительности действия карты правило первой карты режим доступа при экстренных ситуациях управление временными зонами с помощью карт контроль повторного прохода сообщение о принуждении пользователя.

• Программируемые связи для создания специальных алгоритмов работы системы

• Встроенные часы реального времени с поддержкой различных часовых поясов и автоматическим переходом на летнее/зимнее время.

• Часы реального времени можно синхронизировать через сетевые серверы времени NTP.

• 32-разрядный процессор Coldfire (200

МГц).

• Среднее время наработки на отказ (MTBF) – 250000 часов.

• Диапазон рабочих температур: 0…49°C температура хранения :
55°…+85°C.

• Соответствие стандартам ГОСТ Р

UL294 и СЕ.

• Размеры (ВхШхГ): 457,2 x 368,3 x 111,8 мм.

Связь • Различные встроенные интерфейсы:

RS-232 RS-485 и Ethernet.

• Поддерживается обратное разрешение адресов при работе с WIN-PAK

Central Station.

* Более подробная информация о совместимости приведена на сайте NetAXS не поддерживает работу с модулями C-100-A1 AEP-3 10-проводными матричными клавиатурами и шлейфами 15 и 16.

• Встроенный преобразователь интерфейсов для объединения до 31 контроллера в сеть RS-485.

• Контроль и управление доступом для 124 дверей при использовании веб-интерфейса или WIN-PAK

(для каждой сети контроллеров).

• Для связи с ПК и другими контроллерами не требуется использование дополнительных коммуникационных модулей.

• Для прямого подключения к ПК не требуется специальный перекрестный кабель Ethernet

• Обратная совместимость с предыдущими версиями программного обеспечения WIN-PAK

и серией контроллеров

N-1000*.

• Возможность одновременного использования веб-интерфейса и ПО WIN-PAK

для работы с контроллером

База данных • Базовая память на 10000 карт емкость буфера 25000 событий.

• Хранение всей информации базы данных во флэш-памяти (не требуется замена батареи).

• Простое обновление прошивки для добавления новых функций благодаря использованию флеш-памяти

• Удобный доступ к базам данных карт и конфигурации системы Резервное копирование всех данных может быть выполнено при работе в автономном режиме.

• База данных карт может быть экспортирована/импортирована в стандартном текстовом формате CSV для изменения добавления или удаления карт

• Поддержка до 128 уникальных форматов карт имеющих длину до 75 бит.

Отчеты и анализ данных • Встроенные функции по созданию отчетов через веб-интерфейс.

• Импортирование и экспортирование базы данных карт.

• Сообщения о событиях и сигналах тревоги можно экспортировать и сохранять на внешнем носителе.

Встроенный веб-сервер • Встроенный веб-сервер обеспечивает удобный интерфейс для выполнения всех функций СКУД.

• Поддержка браузеров Internet

Explorer и Mozilla Firefox.

• Полное управление системой через веб-браузер: мониторинг и просмотр событий ручное управление дверьми и режимами работы считывателей.

• Для безопасного доступа к системе используются алгоритмы шифрования SSL и SHA-1 реализованные веб-сервером NetAXS.

• Экраны отображающие сообщения о событиях и состояния шлейфов и реле автоматически обновляются не требуя действий со стороны пользователя.

• Поддержка нескольких подключений пользователей к веб-серверу обеспечивает одновременный локальный и дистанционный мониторинг системы Веб-интерфейс может использовать русский английский итальянский французский голландский испанский чешский и китайский языки Пользователи могут экспортировать импортировать создавать и добавлять собственные языковые файлы Требуемый язык выбирается автоматически при входе пользователя в систему.

ХАРАКТЕРИСТИКИ

Шлюз

NetAXS NX4S1E или

NX4S2E

Считыватель 1

Считыватель 2

Многоточечная линия связи RS-485

Ethernet до 255 подключений TCP/IP в одной системе.

Сетевая карта внутри ПК

Ethernet 10/100

Веб-браузер

NetAXS NX4S1E

NetAXS NX4S1E

NetAXS NX4S1E

Считыватель 1

Считыватель 4

Считыватель 1

Считыватель 4

Считыватель 1

Считыватель 4

При совмещении двухдверных контроллеров NX4S2E с четырехдверными контроллерами NX4S1E в сети двухдверный контроллер NetAXS необходимо настроить как шлюз главного компьютера В качестве дополнительных подчиненных контроллеров необходимо устанавливать четырехдверные контроллеры.

* Более подробная информация о совместимости приведена на сайте NetAXS не поддерживает работу с модулями C-100-A1 AEP-3 10-проводными матричными клавиатурами и шлейфами 15 и 16.
