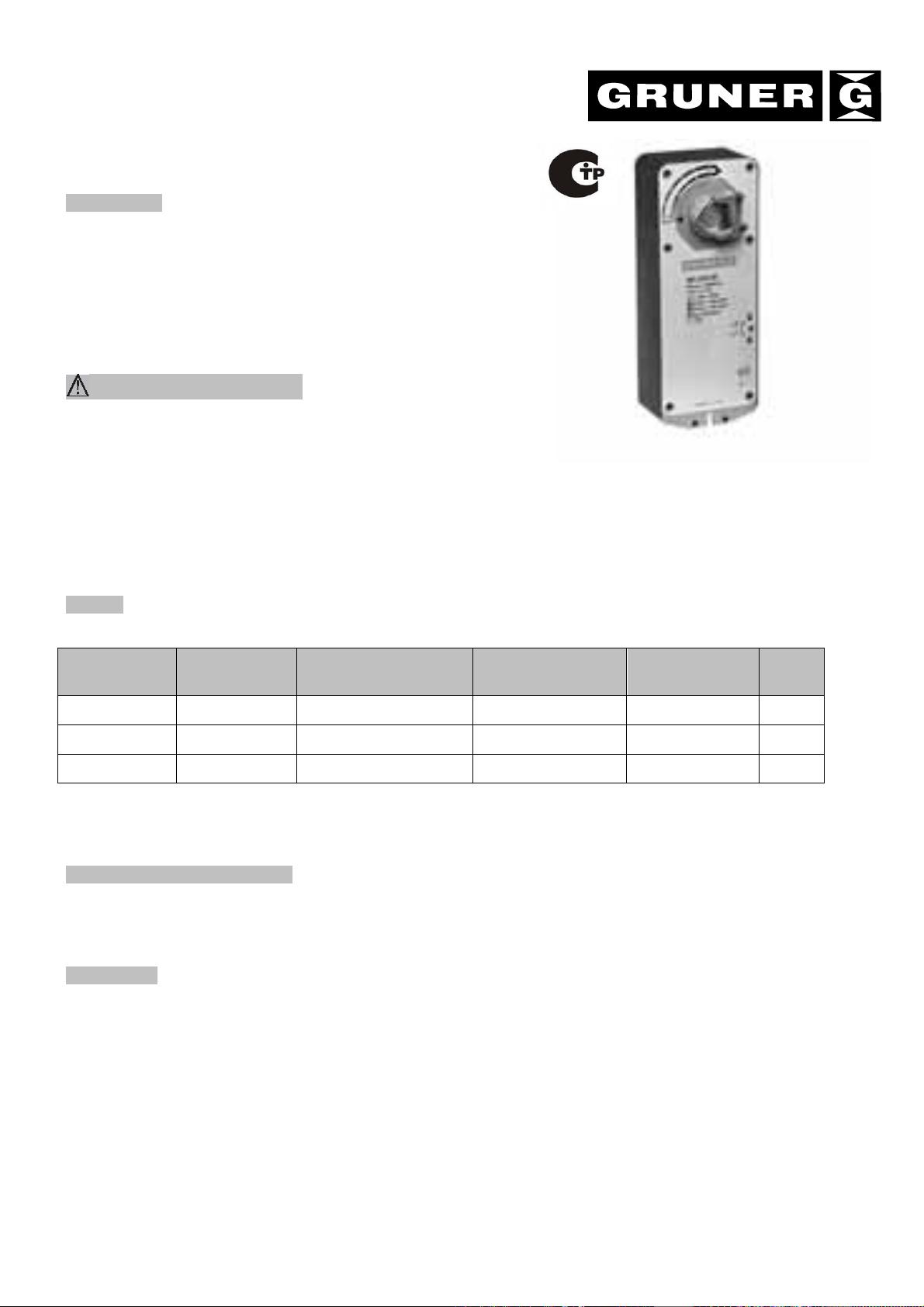

Приводы для клапанов
с возвратной пружиной серии 381
Руководство по эксплуатации Версия 0313
Применение
Приводы с возвратной пружиной используются для управления воз-
душными клапанами с защитными свойствами. При вращении привода
из начального в конечное положение взводится пружина. Привод оста-
ется в конечной позиции при помощи реверсивного кулачка. В случае
размыкания цепи или пропадания напряжения привод возвращается в
начальное положение при помощи пружины. Приводы должны устанав
-
ливаться в сухой среде, свободной от агрессивных веществ. В случае
наружного монтажа привод должен быть соответствующим образом
защищен от внешних воздействий.
Указания по безопасности
● Используйте приводы только в целях, для которых они предназначе-
ны.
● Все работы с приводами (монтаж, электрические соединения, моди-
фикация и ремонт) должны производиться при отключенном электропи-
тании.
● Подвод электропитания должен выполняться компетентным персоналом при соблюдении действующих правил.
● Корпус может открывать только производитель.
● Приводы не пригодны для
использования во взрывоопасной среде.
● С безопасно низким напряжением работают только версии на 24 В. Версии 230 В должны быть подключены мно-
гополюсным выключателем с минимальным зазором 3 мм.
● Подключение привода на 24 В к напряжению в 230 В выведет привод из строя.
Версии
Тип 381 - с универсальным зажимом для вала Ø9…20 или □9…16 мм и антиторсионной дугой
Тип
Питающее
напряжение
Потребление электро-
энергии двигателем
(пружиной)
Управление
Момент вращения
двигате-
ля/пружины
Класс
защиты
381-024-20
19…29 В ~ (50/60
Гц)/=
9 (2,5) Вт / 10 ВA 2-позиционное
>20/>20 Нм
III
381-230-20
85…265 В ~
(50/60 Гц) /=
9 (2,5) Вт / 14 ВA 2-позиционное
>20/>20 Нм
II
381C-024-20
19…29 В ~ (50/60
Гц)/=
9 (2,5) Вт / 10 ВA
0-10 В, 2-10 В, 0-20 мА,
4-20 мА
>20/>20 Нм
III
S2 - 2 вспомогательный переключатель, например 381-024-20-S2 (кроме приводов с плавным регулированием)
S1 может регулироваться в диапазоне 0…90°
S2 может регулироваться в диапазоне 0…90°
Транспортировка и хранение
Исключайте попадание влаги внутрь упаковки. Берегите устройства от ударов и падений. Не подвергайте их механическим
нагрузкам.
После транспортировки или хранения устройств при отрицательных температурах следует выдержать их в помещении, где
предполагается эксплуатация, без включения в сеть не менее 2 часов.
Реализация
Устройства реализуются через специализированные и розничные торговые организации.
