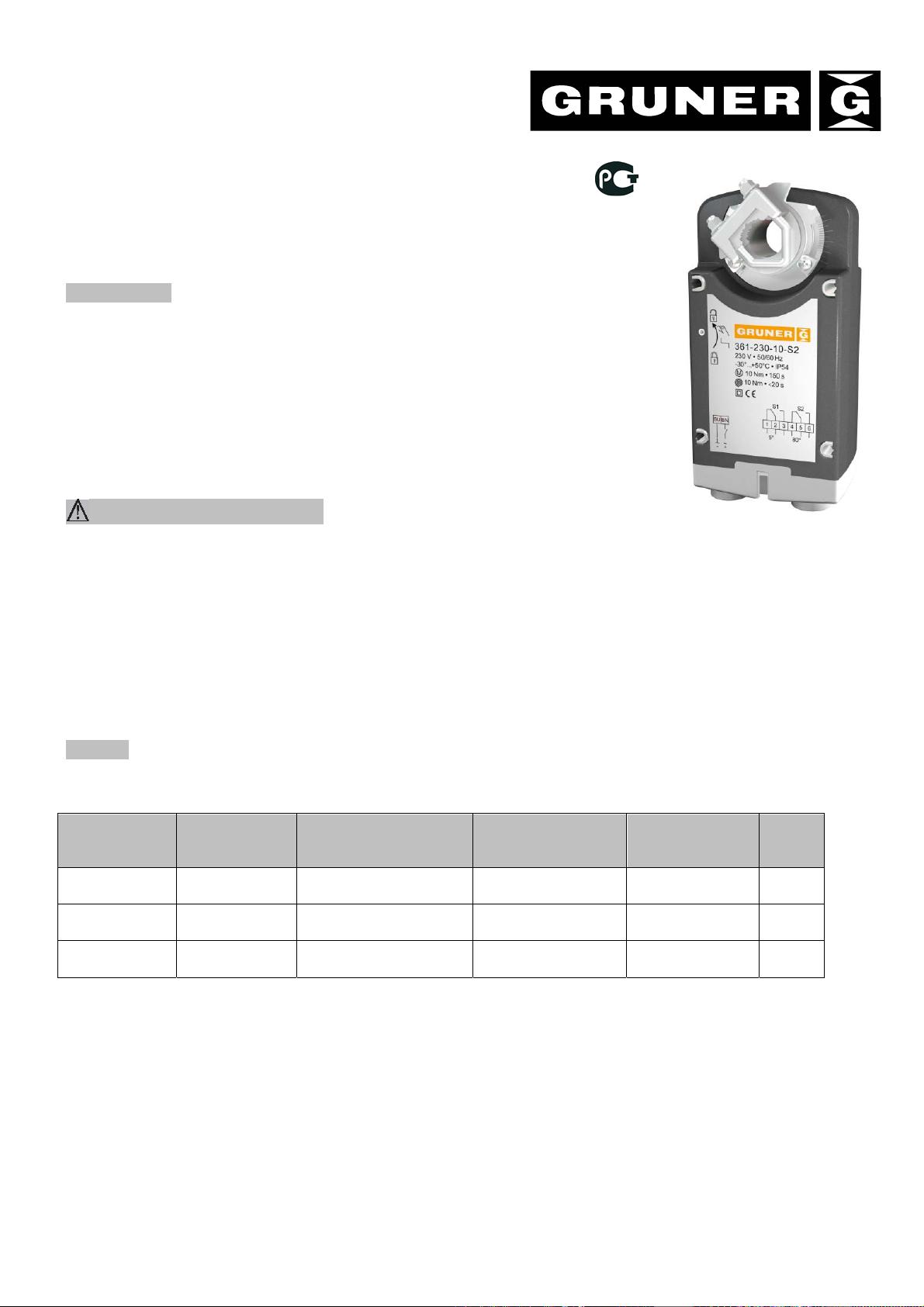

Приводы для клапанов

с возвратной пружиной серии 361

Руководство по эксплуатации

Версия 0613

Применение

Приводы с возвратной пружиной используются для управления воздуш-

ными клапанами с защитными свойствами. При вращении привода из на-

чального в конечное положение взводится пружина. Привод остается в

конечной позиции при помощи реверсивного кулачка. В случае размыка-

ния цепи или пропадания напряжения привод возвращается в начальное

положение при помощи пружины. Приводы

должны устанавливаться в су-

хой среде, свободной от агрессивных веществ. В случае наружного мон-

тажа привод должен быть соответствующим образом защищен от внешних

воздействий.

Указания по безопасности

● Используйте приводы только в целях, для которых они предназначены.

● Все работы с приводами (монтаж, электрические соединения, модифи-

кация и ремонт) должны производиться при отключенном электропитании.

● Подвод электропитания должен выполняться компетентным персоналом при соблюдении действующих пра-

вил.

● Корпус может открывать только производитель.

● Приводы не пригодны для

использования во взрывоопасной среде.

● С безопасно низким напряжением работают только версии на 24 В. Версии 230 В должны быть под-

ключены многополюсным выключателем с минимальным зазором 3 мм.

● Подключение привода на 24 В к напряжению в 230 В выведет привод из строя.

Версии

Тип 361 - с универсальным зажимом для вала Ø9…26 или □9…18 мм и антиторсионной дугой

Тип

Питающее

напряжение

Потребление элек-

троэнергии двига-

телем (пружиной)

Управление

Момент вра-

щения двига-

теля/пружины

Класс

защи-

ты

361-024-10

19…29 В ~

(50/60 Гц)/=

5,5 (2,0) Вт / 8 ВA 2-позиционное

>10/>10 Нм

III

361-230-10

85…265 В ~

(50/60 Гц) /=

5,0 (2,0) Вт / 10 ВA 2-позиционное

>10/>10 Нм

361C-024-10

19…29 В ~

(50/60 Гц)/=

5,5 (2,0) Вт / 8 ВA

0-10 В, 2-10 В, 0-

20 мА, 4-20 мА

>10/>10 Нм

III

S2 - 2 вспомогательных переключателя, например 361-024-10-S2 (кроме приводов с плавным регулирова-

нием)

S1 может регулироваться в диапазоне 0…90°

S2 может регулироваться в диапазоне 0…90°

МЛ 19
