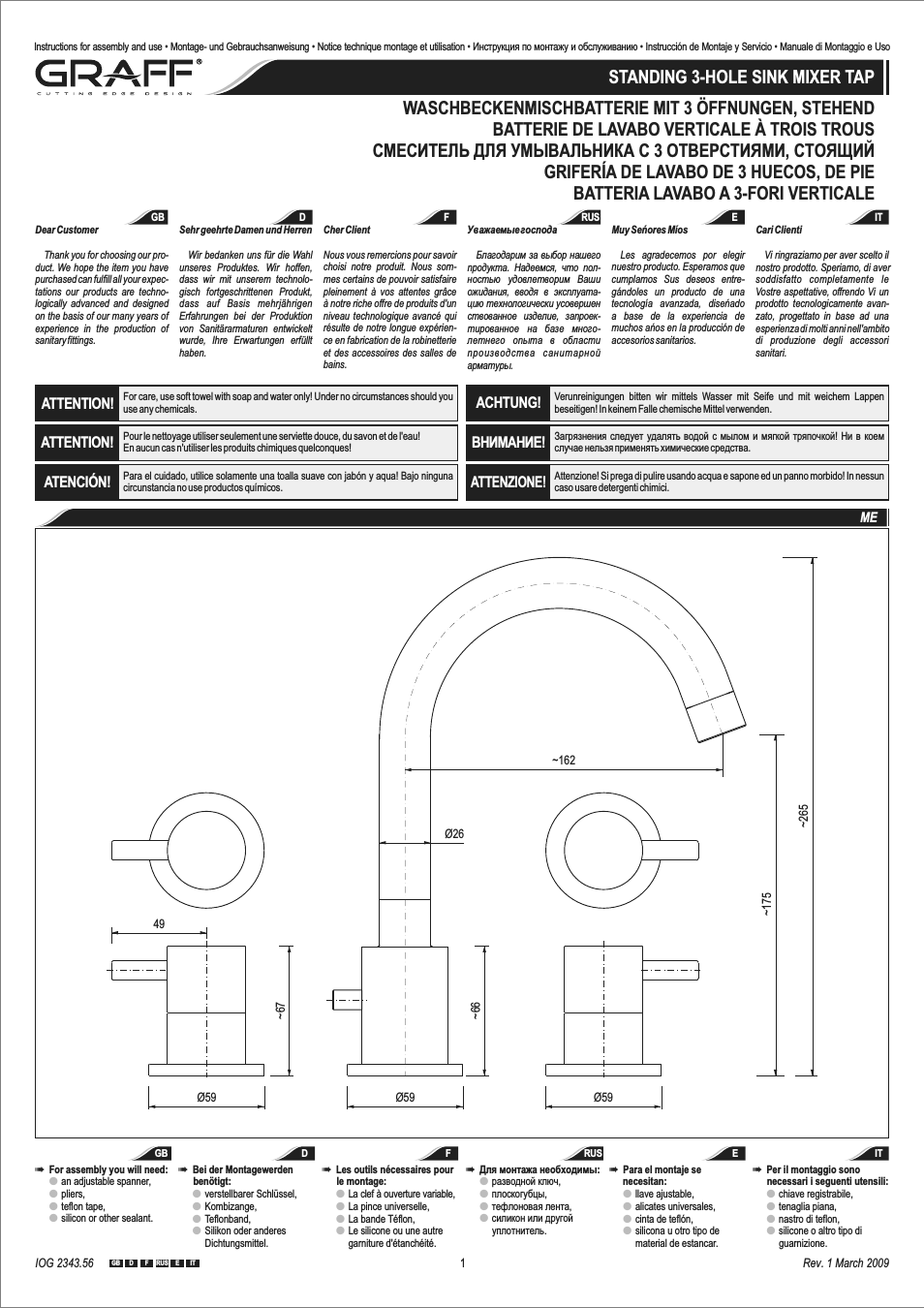

Инструкция по эксплуатации Graff STANDING 3-HOLE SINK MIXER TAP

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

1 2 3 4 5

6 7 8 9

10 11 12 13 14 15 16

19 20

H K

Spout pillar Hex socket cap bolt PTFE slide sleeve PTFE slide washer Spout with connector

Flat gasket Tap aerator insert Aerator body Screw connection Base (3 pcs.)
Base washer (4 pcs.)
Rubber washer (3 pcs.)
Flange nut (3 pcs.)
Pulling-rod knob Upper pulling-rod bar M10x1 MT – G1/2” FT hose 350mm long (2 pcs.)
Lever body (C-cold water)

Lever body (H-hot water)

Hex socket cap bolt (2 pcs.)

Lever bar (2 pcs.)
PTFE slide ring (2 pcs.)

Valve shield (2 pcs.)
Valve (C-for cold water) open to the right Valve (H-for hot water) open to the left G1/2” FT – G3/8” FT hose 450mm long (2 pcs.)
Screw connector G1/2”-
G3/8” (2 pcs.)
Flat gasket (2 pcs.)
Aerator key Hex key 2.5 mm

Die Säule der Auslaufgarnitur Blechschraube mit Innensechskant PTFE-Gleitbuchse PTFE-Gleitunterlegscheibe Auslaufgarnitur mit Verbindungsstück Flachdichtung Luftsprudlereinsatz Luftsprudlerkörper Gewindestutzen Sockel (3 Stck.)
Sockelunterlegscheibe (4 Stck.)
Gummischeibe (3 Stck.)
Flanschmutter (3 Stck.)
Drehknopf für Zugstange Obere Zugstange Schlauch M10x1 AG – G1/2” IG Länge 350mm (2 Stck.)
Handhebelkörper (C-Kaltwasser)

Handhebelkörper (H-Warmwasser)

Blechschraube mit Innensechskant (2 Stck.)
Hebelarm (2 Stck.)
PTFE-Gleitring (2 Stck.)

Ventilblende (2 Stck.)
Ventil (C – für Kaltwasser) nach rechts geöffnet Ventil (H – für Warmwasser) nach links geöffnet Schlauch G1/2” IG G3/8” IG Länge 450mm (2 Stck.)
Muffe G1/2”-G3/8” (2 Stck.)

Flachdichtung (2 Stck.)
Spezialschlüssel für Luftsprudler Innensechskantschlüssel 2,5 mm

Colonne du mélangeur Vis à empreinte cruciforme Douille de glissement PTFE Coussinet de glissement PTFE Mélangeur avec raccord

Joint plat Insert de l'aérateur Corps de l'aérateur Tubulure filetée Socle (x 3)
Support du socle (x 4)
Rondelle en caoutchouc (x 3)
Ecrou à bride (x 3)
Bouton du levier de tirage Tige du levier de tirage supérieur Tuyau M10x1 GZ – G1/2” GW longueur 350 mm (x 2)
Corps du levier (C-eau froide)

Corps du levier (H-eau chaude)

Vis à empreinte cruciforme (x 2)

Bras du levier (x 2)
Bague de glissement PTFE (x 2)

Protection du robinet (x 2)
Robinet (C-d'eau froide) s'ouvre vers la droite Robinet (H-d'eau chaude) s'ouvre vers la gauche Tuyau G1/2” GW-G3/8” GW longueur 450 mm (x 2)
Raccord à visser G1/2”-G3/8” (x 2)

Joint plat (x 2)
Clef pour l'aérateur Clef Allen 2,5mm

Колонна излива Болт с шестигранным отверстием Cкользящая втулка PTFE Скользящая прокладка PTFE Излив с соединителем

Плоская прокладка Вкладыш перлатора Корпус перлатора Патрубок с резьбой Гильза (3 шт.)
Прокладка под гильзу (4 шт.)
Шайба резиновая (3 шт.)
Фланцевая гайка (3 шт.)
Головка шатуна Стержень шатуна верхний Шланг M10x1 GZ – G1/2” GW длина 350 мм (2 шт.)
Корпус рукоятки (С холодная вода)
Корпус рукоятки (Н – горячая вода)
Болт с шестигранным отверстием (2 шт.)
Плечо рукоятки (2 шт.)
Контактное кольцо PTFE (2 шт.)

Защита клапана (2 шт.)
Клапан (C – холодной воды)
oткрывается вправо Клапан (Н – горячей воды)
открывается влево Шланг подачи воды G1/2” GW
G3/8” GW длина 450 мм (2 шт.)
Футорка G1/2”-G3/8” (2 шт.)

Плоская прокладка (2шт.)
Ключ для перлатора Шестигранный ключ 2,5мм

Columna del caño Tornillo con asiento hexagonal Casquillo deslizante PTFE Arandela deslizante PTFE Caño con conectador

Junta plana Insertado del atomizator Cuerpo del atomizator Racor rosado Zócalo (3 unidades)
Arandela del zócalo (4 unidades)
Arandela de goma (3 unidades)
Tuerca de collar (3 unidades)
Botón de la barra de alza Barra superior de la barra de alza Manguera M10x1 RE – G1/2” RI longitud de 350mm (2 unidades)
Cuerpo de la palanca (C-agua fría)
Cuerpo de la palanca (H-agua caliente)
Tornillo con asiento hexagonal (2 unidades)
Brazo de la palanca (2 unidades)
Anillo deslizante PTFE (2 unidades)
Tapa de la válvula (2 unidades)
Válvula (C-para el agua fría) se abre a la derecha Válvula (H-para el agua cali ente)
se abre a la izquierda Manguera G1/2” RI G3/8” RI longitud de 450mm (2 unidades)
Niple G1/2” G3/8” (2 unidades)

Junta plana (2 unidades)
Llave del atomizator Llave allén 2,5mm

Colonna della bocca Vite con sede a 6 angoli Boccola collettore PTFE Rondella collettore PTFE Bocca con connettore

Guarnizione piatta Cartuccia dell'aeratore Corpo dell'aeratore Tubo di giunzione filettato Zoccolo (3 pezzi)
Rondella del zoccolo (4 pezzi)
Rondella di gomma (3 pezzi)
Dado a collare (3 pezzi)
Pomolo dell'asta Asta del tirante superiore Flessibile M10x1 FE – G1/2” FI lunghezza 350 mm (2 pezzi)
Corpo della leva (C-acqua fredda)
Corpo della leva (H-acqua calda)
Vite con sede a 6 angoli (2 pezzi)
Braccio della leva (2 pezzi)
Anello collettore PTFE (2 pezzi)

Protezione della valvola (2 pezzi)
Valvola (C per acqua fredda) si apre a destra Valvola (H – per acqua calda) si apre a sinistra Flessibile G1/2” FI G 1/2” FI lunghezza 450mm (2 pezzi)
Raccordo a vite G1/2”-G3/8”
(2 pezzi)
Guarnizione piatta (2 pezzi)
Chiave per aeratore Chiave a brugola 2,5mm

INSTALLATION OF VALVES AND LEVERS (see fig 2.1-2.5)

Note: Install the hot water valve with the lever labelled H on the left side of the spout and the cold water valve with the lever labelled C on the right side. 1.

Unscrew the lever bar (19) Ease the bolt (18) using the included hex key (K) Remove the lever body (17B) and the slide ring (20) from the valve spindle (22B) Unscrew the valve shield (21) Remove the base (10) with the washer (11) Leave the flange nut (13) and the rubber washer (12) on the valve (22B).

2.Insert the valve (22B) through the installation opening from under the sink (or other mounting surface)

Adjusting the flange nut position (13) place the valve so that it is between MIN 58mm – MAX 59mm above the mounting surface.

3.Make sure the washer (11) is positioned correctly in the groove in the base (10) Place the base (10) with a washer (11) on the valve from above and screw the valve shield (21) until you feel strong resistance.

4.Make sure the valve is in the closed position by turning the valve spindle to the right (hot water valve)
until you feel strong resistance For the cold water valve turn the valve spindle to the left.

5.Make sure the slide ring (20) is placed in the undercut in the lever body (17B) Place the lever body (17B) with the bolt (18) and a slide ring (20) on the valve spindle (21) according to fig 2.4 Screw the bolt (18) using the hex key (K) Screw the lever bar (19) onto the bolt (18)

Repeat the above steps for installing the cold water valve (22A).

MONTAGE DES ROBINETS DES BOUTONS DE RÉGLAGE/DU LEVIER (voir schéma 2.1-2.5)

Attention: Le robinet d'eau chaude et son levier indiqués par la lettre „H” devront être montés du côté
gauche du mélangeur alors que le robinet d'eau froide et son levier indiqués par la lettre „C” seront montés du côté droit. 1.

Dévissez le bras du levier (19) Desserrez la vis (18) à l'aide de la clef Allen jointe (K) Retirez le corps du levier (17B) ainsi que la bague de glissement (20) de la broche du robinet (22B) Dévissez la protection du robinet (21) Enlevez le socle (10) et sa rondelle (11) Laissez l'écrou à bride (13) et la rondelle en caoutchouc (12) sur le robinet (22B).

MONTAGE DER VENTILE UND DER HANDHEBEL (siehe Abb 2.1-2.5)

Hinweis: Das Warmwasserventil mit dem Handhebel mit der „H“ Kennzeichnung ist an der linken Seite der Auslaufgarnitur das Heißwasserventil mit der „C“ Kennzeichnung an der rechten Seite zu montieren. 1 Den Handhebelarm losschrauben (19) Die Blechschraube (18) mit Hilfe des beigefügten

Innensechskantschlüssels (K) lösen Den Handhebelkörper (17B) samt dem Gleitring (20) von der

Ventilspindel (22B) abnehmen Die Ventilblende (21) abschrauben Den Sockel (10) mit der

Unterlegscheibe (11) abnehmen Die Flanschmutter (13) und die Gummischeibe (12) auf dem Ventil (22B) zurücklassen.

2 Von der Waschbeckenunterseite (oder einer anderen Montagefläche) das Ventil (22B) durch die

Montageöffnung umlegen Durch die Regulierung der Flanschmutter (13) das Ventil so einstellen dass es über die Montagefläche im Bereich MIN 58mm – MAX 59mm herausragt.

3 Es ist sicherzustellen dass die Unterlegscheibe (11) im Schlitz des Sockels (10) richtig positioniert ist

Von oben an den Sockel (10) mit der Unterlegscheibe (11) aufsetzen und die Ventilblende (21) bis zum

Anschlag aufschrauben.

4 Um sicherzustellen dass sich das Ventil in der Stellung „Ventil geschlossen“ befindet ist die

Ventilspindel nach rechts (Warmwasserventil) bis zum spürbaren Widerstand zu drehen Beim Kaltwasserventil ist die Ventilspindel nach links zu drehen.

5 Es ist sicherzustellen dass sich der Gleitring (20) in der Kerbe im Handhebelkörper (17B) befindet Auf die Ventilspindel (21) ist der Handhebelkörper (17B) samt Blechschraube (18) und Gleitring (20) gemäß der Abb 2.4 aufzusetzen Die Blechschraube (18) mittels Innensechskantschlüssel (K) anziehen Auf die Blechschraube (18) den Handhebelarm (19) aufschrauben.

Die oben beschriebenen Montageschritte sind für das Kaltwasserventil (22A) zu wiederholen.

MOНТАЖ КЛАПАНОВ И РУКОЯТОК (см рис 2.1-2.5)

Внимание: Клапан горячей воды и рукоятку с обозначением «Н» установите с левой стороны излива а клапан холодной воды и рукоятку с обозначением «С» установите с правой стороны. 1 Oтвинтите плечо рукоятки (19) Слегка отвинтите болт (18) при помощи приложенного в комплекте шестигранного ключа (K) Снимите корпус рукоятки (17B) вместе с контактным кольцом (20) со штока клапана (22B) Oтвинтите защиту клапана (21) Снимите гильзу рукоятки (10) и прокладку (11) Фланцевую гайку (13) и резиновую шайбу (12) оставьте в клапане (22B).

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

G1/2

G1/2

G1/2

G1/2"

G3/8"

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

INSTALLATION OF THE SPOUT (see fig 3.1-3.3)

1.Pass the connection hoses (16) through the screw connection (9) as shown in fig 3.1.

2.Screw the connection hoses (16) into the openings in the spout pillar (1).

3.Screw the threaded connection (9) into the spout pillar (1) 4.

Pass the upper pull-rod bar (15) through the threaded connection (9) and screw it into the pull-rod knob (14) – see fig 3.2.

5.Make sure the washer (11) is positioned correctly in the groove in the mixer tap unit base (10) Place the mixer tap unit base (10) onto the sink (or other mounting surface) centred over the middle mixer tap hole.

6.Insert the complete spout (S) and its screw connection (9) into the tap hole from above making sure the spout is correctly positioned on the mixer tap unit base (10) 7.

Place the rubber washers (11) and (12) onto the threaded connection (9) from under the sink and screw on the flange nut (13) by hand – see fig 3.3.

8.Make sure the spout is positioned correctly on the sink top Tighten the flange nut (13) using an adjustable spanner.

MONTAGE DU MÉLANGEUR (voir schéma 3.1-3.3)

1 Faites passer les tuyaux de raccordement (16) par la tubulure filetée (9) en vous conformant au schéma 3.1.

2 Vissez les tuyaux de raccordement

(16) dans les trous de la colonne du mélangeur (1).

3 Vissez la tubulure filetée (9) dans l'orifice d'insertion de la colonne du mélangeur (1) 4 Faites passer la tige du levier de tirage supérieur

(15) à travers la tubulure filetée et vissez-le sur la tête du mécanisme de tirage (14) – en vous conformant au schéma 3.2.

5 Assurez-vous que la rondelle (11) est correctement positionnée dans la fente du socle (10) Placez le socle (10) sur le lavabo (ou sur toute autre surface de montage) dans l'axe du trou de montage central.

6 Mettez l'ensemble du mélangeur (S) avec sa tubulure filetée (9) dans le trou de montage en l'enfilant par le haut en faisant bien attention à bien positionner le mélangeur sur le socle (10) 7 Par en-dessous placez la rondelle en caoutchouc (11) et (12) sur la tubulure filetée (9) avant de visser l'écrou à bride (13) – en vous conformant au schéma 3.3.

8 Assurez-vous que le mélangeur est bien positionné sur le plan du lavabo Serrez l'écrou à bride (13) en vous servant d'une clef à ouverture réglable.

MONTAGE DER AUSLAUFGARNITUR (siehe Abb 3.1-3.3).

1 Durch den Gewindestutzen (9) die Anschlussschläuche (16) gem der Abb 3.1 umlegen.

2 Die Anschlussschläuche (16) in die Öffnungen in der Säule der Auslaufgarnitur (1) eindrehen.

3 Den Gewindestutzen (9) in den Sitz in der Säule der Auslaufgarnitur (1) eindrehen 4 Durch den Gewindestutzen (9) die obere Zugstange (15) umlegen und anschließend in den Drehknopf der Zugstange (14) eindrehen – sieh Abb 3.2.

5 Es ist sicherzustellen dass die Unterlegscheibe (11) im Schlitz des Sockels (10) richtig positioniert ist

Den Sockel (10) auf dem Waschbecken (oder einer anderen Montagefläche) in der Achse der mittleren

Montageöffnung positionieren.

6 Die komplette Auslaufgarnitur (S) mit dem Gewindestutzen (9) vom oben in die Montageöffnung einlegen Dabei ist auf eine richtige Positionierung der Auslaufgarnitur auf dem Sockel (10) zu achten 7 Von der Unterseite des Waschbeckens ist auf den Gewindestutzen (9) die Gummischeibe (11) und (12) aufzulegen danach ist mit der Hand die Flanschmutter (13) aufzudrehen – sieh Abb 3.3.

8 Es ist sicherzustellen dass die Auslaufgarnitur auf der Waschbeckenplatte richtig positioniert ist Die

Flanschmutter (13) ist mit Hilfe eines Verstellschlüssels anzuziehen.

MOНТАЖ ИЗЛИВА (см рис 3.1-3.3)

1 Вложи через патрубок с резьбой (9) присоединительные шланги (16) согласно рис 3.1.

2 Ввинти присоединительные шланги (16) в отверстия в колонне излива (1).

3 Ввинти патрубок с резьбой (9) в гнездо в колонне излива (1) 4 Протолкни через патрубок с резьбой (9) верхний стержень шатуна (15) и ввинти его в головку шатуна (14) – согласно рис 3.2.

5 Убедись что прокладка (11) правильно уложена в бороздке гильзы (10) Установи гильзу (10) на умывальнике (или любой другой монтажной поверхности) в оси центрального монтажного отверстия.

6 Излив в комплекте (S) с патрубком с резьбой (9) вложи сверху в монтажное отверстие обращая внимание на правильную установку излива на гильзе (10) 7 Снизу умывальника наложи на патрубок с резьбой (9) резиновую шайбу (11) и (12) а затем вручную завинти фланцевую гайку (13) – согласно рис 3.3.

8 Убедись что излив находится в правильном положении на столешнице умывальника Затяни фланцевую гайку (13) при помощи разводного ключа.

MAX 38mm

10 11

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

INSTALACIÓN DEL CAÑO (ver imágenes 3.1-3.3)

1 Meta las mangueras (16) por el racor roscado (9) según la imagen 3.1.

2 Enrosque los mangueros de acometida (16) en los huecos en la columna del caño (1).

3 Enrosque el racor roscado (9) en el asiento en la coluna del caño (1) 4 Meta por el racor roscado (9) la barra superior de alza (15) y enrósquela en la bola de la barra de alza (14) – según la imagen 3.2.

5 Asegúrese de que la arandela (11) está colocada correctamente en la ranura del zócalo (10) Coloque el zócalo (10) en el lavabo (u otra superficie de montaje) en el eje del hueco central de montaje.

6 El caño completo (S) con el racor roscado (9) meta desde arriba en el hueco de montaje fijándose en la colocación adecuada del caño en el zócalo (10) 7 Desde abajo del lavabo meta en el racor roscado (9) la arandela de goma (11) y (12) luego apriete con la mano la tuerca de collar (13) – según la imagen 3.3.

8 Asegúrese de que el caño se encuentra en la posición correcta en el lavabo Apriete la tuerca de collar (13) usando la llave ajustable.

MONTAGGIO DELLA BOCCA (vedi fig 3.1-3.3)

1.Fa passare attraverso il tubo di giunzione filettato (9) i flessibili di connessione (16) conformemente alla fig 3.1.

2.Avvita i flessibili di connessione (16) ai fori nella colonna della bocca (1).

3.Avvita il tubo di giunzione filettato (9) alla sede nella colonna della bocca (1) 4.

Fa passare attraverso il tubo di giunzione filettato (9) l'asta superiore del tirante (15) e avvitalo al pomolo del tirante (14) – conformemente alla fig 3.2.

5.Verifica se la rondella (11) è disposta correttamente nell'incavo dello zoccolo (10) Posiziona lo zoccolo (10) sul lavabo (o sull'altra superficie di montaggio) in asse del foro di montaggio centrale 6.

La bocca completa (S) con il tubo di giunzione filettato (9) metti dall'alto nel foro di montaggio facendo attenzione al corretto posizionamento della bocca sullo zoccolo (10) 7.

Dal basso del lavabo metti sul tubo di giunzione filettato (9) la rondella di gomma (11) e (12) di seguito avvita a mano il dado a collare (13) – conformemente alla fig 3.3.

8.Verifica se la bocca è in posizione corretta sul piano del lavabo Serra la vite a collare (13) usando la chiave registrabile.

Supply – hot water

Warmwasserversorgung

Alimentation en eau chaude

Подача воды – горячая вода

Alimentación – agua caliente Alimentazione – acqua calda

Supply – cold water

Kaltwasserversorgung

Alimentation en eau froide

Подача воды – холодная вода

Alimentación – agua fría

Alimentazione – acqua fredda

For care use soft towel with soap and water only! Under no circumstances should you use any chemicals.

ATTENTION!

Загрязнения следует удалять водой с мылом и мягкой тряпочкой! Ни в коем случае нельзя применять химические средства.

ВНИМАНИЕ!

Verunreinigungen bitten wir mittels Wasser mit Seife und mit weichem Lappen beseitigen! In keinem Falle chemische Mittel verwenden.

ACHTUNG!

Para el cuidado utilice solamente una toalla suave con jabón y aqua! Bajo ninguna circunstancia no use productos químicos.

ATENCIÓN!

Pour le nettoyage utiliser seulement une serviette douce du savon et de l'eau!
En aucun cas n'utiliser les produits chimiques quelconques!

ATTENTION!

Attenzione! Si prega di pulire usando acqua e sapone ed un panno morbido! In nessun caso usare detergenti chimici.

ATTENZIONE!

Dear Customer

Sehr geehrte Damen und Herren

Cher Client

Уважаемые господа

Muy Seńores Míos

Cari Clienti

Thank you for choosing our pro-

Wir bedanken uns für die Wahl Nous vous remercions pour savoir

Благодарим за выбор нашего

Les agradecemos por elegir

Vi ringraziamo per aver scelto il duct We hope the item you have unseres Produktes Wir hoffen choisi notre produit Nous somпродукта Надеемся что полnuestro producto Esperamos que nostro prodotto Speriamo di aver purchased can fulfill all your expecdass wir mit unserem technolomes certains de pouvoir satisfaire ностью удовлетворим Ваши cumplamos Sus deseos entresoddisfatto completamente le tations our products are technogisch fortgeschrittenen Produkt pleinement à vos attentes grâce ожидания вводя в эксплуатаgándoles un producto de una Vostre aspettative offrendo Vi un logically advanced and designed dass auf Basis mehrjährigen à notre riche offre de produits d'un цию технологически усовершен tecnología avanzada diseńado prodotto tecnologicamente avanon the basis of our many years of Erfahrungen bei der Produktion niveau technologique avancé qui ствованное изделие запроекa base de la experiencia de zato progettato in base ad una experience in the production of von Sanitärarmaturen entwickelt résulte de notre longue expérienтированное на базе многоmuchos ańos en la producción de esperienza di molti anni nell'ambito sanitary fittings wurde Ihre Erwartungen erfüllt ce en fabrication de la robinetterie летнего опыта в области accesorios sanitarios.

di produzione degli accessori haben.

et des accessoires des salles de производства санитарной sanitari bains.

арматуры.

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

For assembly you will need: #

Bei der Montagewerden

Les outils nécessaires pour #

Для монтажа необходимы: #

Para el montaje se

Per il montaggio sono an adjustable spanner benötigt:

le montage:

разводной ключ necesitan:

necessari i seguenti utensili:

pliers verstellbarer Schlüssel,

La clef à ouverture variable плоскогубцы llave ajustable chiave registrabile teflon tape,

Kombizange,

La pince universelle тефлоновая лента alicates universales tenaglia piana silicon or other sealant.

Teflonband,

La bande Téflon силикон или другой cinta de teflón nastro di teflon,

Silikon oder anderes

Le silicone ou une autre уплотнитель.

silicona u otro tipo de silicone o altro tipo di

Dichtungsmittel.

garniture d'étanchéité.

material de estancar.

guarnizione.

~162

~175

~265

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

2.Placez le robinet (22B) par dessous le lavabo (ou toute autre surface de montage) en le faisant passer par le trou de montage En modifiant la position de l'écrou à bride (13) positionnez le robinet de manière

à ce qu'il dépasse de la surface de montage d'au minimum 58mm – et d'au maximum 59mm.

3.Assurez-vous que la rondelle (11) est correctement positionnée dans la fente du socle (10) Faites glisser le socle (10) et la rondelle (11) sur le robinet avant de visser à fond la protection du robinet (21).

4.Assurez-vous que le robinet se trouve en position „fermée” Pour ce faire tourner la broche du robinet vers la droite (dans le cas du robinet d'eau chaude) jusqu'à ce que vous sentiez une résistance prononcée Dans le cas du robinet d'eau chaude vous répéterez la même opération en vissant la broche du robinet vers la gauche 5.

Assurez-vous que la bague de glissement (20) est bien placée dans la fente du corps du levier (17B)

Placez le corps du levier (17B) la vis (18) et la bague de glissement (20) sur la broche du robinet en vous conformant au schéma 2.4 Serrez la vis (18) à l'aide de la clef Allen (K) Vissez sur la vis (18) le bras du levier (19)

Vous procéderez de la même manière avec le robinet d'eau froide (22A).

INSTALACIÓN DE LAS VÁLVULAS Y LOS PALANCAS (ver imágenes 2.1-2.5)

Nota: La válvula del agua fría con la palanca marcados con “H” se deben instalar por el lado izquierdo del caño la válvula del agua caliente con la palanca marcados con “C” se deben instalar por el lado derecho. 1 Desenrosque el brazo de la palanca (19) Suelte el tornillo (18) usando la llave allén adjunta (K) Quite el cuerpo de la palanca (17B) junto con el anillo deslizante (20) del vástago de la válvula (22B)

Desenroque la tapa de la válvula (21) Quite el zócalo (10) con la arandela (11) Deje la tuerca de collar (13) y la arandela de goma (12) en la válvula (22B).

2 Desde abajo del lavabo (u otra superficie de montaje) meta la válvula (22B) por el hueco de montaje

Ajustando la posición de la tuerca de collar (13) posicione la válvula de tal modo que sobresalda el superficie de montaje por 58mm como mínimo y 59mm como máximo.

3 Asegúrese de que la arandela (11) está colocada correctamente en la ranura del zócalo (10) Desde arriba meta en la válvula el zócalo (10) con la arandela (11) y enrosque la tapa de la válvula (21) hasta sentir resistencia.

4 Asegúrese de que la válvula se encuentra en la posición “válvula cerrada” para ello gire el vástago de la válvula a la derecha (válvula para el agua caliente) hasta el momento de sentir resistencia Para el agua fría gire el vástago de la válvula a la izquierda.

5 Asegúrese de que el anillo deslizante (20) se encuentra en el recorte del cuerpo de la palanca (17B) En el vástago de la válvula (21) meta el cuerpo de la palanca (17B) con el tornillo (18) y junto con el anillo deslizante (20) según la imagen 2.4 Apriete el tornillo (18) usando la llave allén (K) Enrosque en el tornillo (18) el brazo de la palanca (19)

Repite los pasos de instaklación citados para la válvula del agua fría (22A).

2 Снизу умывальника (или иной монтажной поверхности) в монтажное отверстие вложи клапан (22B) Отрегулируйте положение фланцевой гайки (13) и установите клапан так чтобы от выступал над монтажной поверхностью в пределе МИН 58 мм – МАКС 59 мм.

3 Убедитесь что прокладка (11) плотно сидит в пазу гильзы (10) Наденьте сверху на клапан гильзу (10) с прокладкой (11) и привинтите защиту клапана (21) до упора.

4 Убедитесь что клапан находится в положении «клапан закрыт» для этого поверните шток клапана вправо (клапан горячей воды) до момента пока не почувствуете заметное сопротивление В случае клапана холодной воды – шток клапана нужно повернуть влево 5 Убедитесь что контактное кольцо (20) находится в пазу в корпусе рукоятки (17B) Наденьте корпус рукоятки (17B) на шток клапана (21) вместе с болтом (18) и контактным кольцом (20) как это показано на рис 2.4 Привинтите болт (18) при помощи шестигранного ключа (K) Навинтите на болт (18) плечо рукоятки (19)

То же самое необходимо выполнить для клапана холодной воды (22A)

MONTAGGIO DELLE VALVOLE E DELLE MANIGLIE/LEVE (vedi fig 2.1-2.5)

Attenzione: Monta la valvola dell'acqua calda con la leva e con l'indicazione „H” dalla parte sinistra della bocca monta la valvola dell'acqua fredda con la leva e l'indicazione „C” dalla parte sinistra. 1 Svita il braccio della leva (19) Allenta la vite (18) usando la chiave a brugola fornita (K) Togli il corpo della leva (17B) con l'anello collettore (20) dal fuso della valvola (22B) Svita la protezione della valvola (21) Togli lo zoccolo (10) con la rondella (11) Il dado a collare (13) e la rondella di gomma (12) lascia sulla valvola (22B).

2 Dal basso del lavabo (o di altra superficie di montaggio) fa passare la valvola (22B) attraverso il foro di montaggio Regola la posizione del dado a collare (13) colloca la posizione in tal modo da farlo sporgere sopra la superficie di montaggio nell'ambito MIN 58mm – MAX 59mm.

3 Verifica se la rondella (11) è posizionata correttamente nell'incavo nello zoccolo (10) Metti dall'alto sulla valvola lo zoccolo (10) con la rondella (11) e avvita la protezione della valvola (21) fino alla resistenza.

4 Verifica se la valvola e in posizione „valvola chiusa” a questo scopo gira il fuso della valvola a destra (valvola dell'acqua calda) fino a sentire un'evidente resistenza In caso di valvola dell'acqua fredda –
gira il fuso della valvola a sinistra.

5 Verifica se l'anello collettore (20) si trova nell'intaglio del corpo della leva (17B) Sul fuso della valvola (21) metti il corpo della leva (17B) con la vite (18) con anello collettore (20) conformemente alla fig 2.4. Serra la vite (18) con la chiave a brugola (K) Avvita sulla vite (18) il braccio della leva (19)

Ripeti i suddetti passi per il montaggio della valvola dell'acqua fredda (22A).

MIN 58mm

MAX 59mm

MAX 38mm

G1/2

G1/2

installation opening

Montageöffnung orifice de montage монтажное отверстие hueco de montaje foro di montaggio

Ø34mm

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

CONNECTING TO THE SYSTEM (see fig 4)

1.Before you start connecting the mixer tap to the supply system install the connection hoses (16) according to fig 4.

2.When connecting the tap to the water supply system check that the hot and cold water supply is connected correctly: supply hot water to the valve on the left side (label H on the lever) and cold water to the valve on the left side (label C on the lever).

3.It is recommended to install ball valves/angle valves with filters terminated with G3/8” MT (male thread)
connections on the hot and cold water supply The tap is equipped with G1/2" FT – G3/8" FT (female thread) connection hoses 450mm long.

OPERATION DESCRIPTION

The levers open water discharge and regulate water flow The discharge is fully open when the lever is turned 90° (clockwise – cold water lever (label C) on the right side and counter clockwise – hot water lever (label H)
on the left side) The rate of water flow is regulated between positions 0° 90°.

RACCORDEMENT À L'ALIMENTATION EN EAU (voir schéma 4)

1 Avant de raccorder la batterie à l'alimentation en eau veuillez monter les tuyaux de raccordement (16) en vous conformant au schéma 4.

2 Lors du raccordement de la batterie à l'alimentation en eau faites attention de bien raccorder l'alimentation en eau chaude et en eau froide: la sortie d'eau chaude sera raccordée au robinet situé sur la gauche (lettre „H”sur le levier) la sortie d'eau froide sera raccordée au robinet situé sur la droite (lettre „C”sur le levier).

3 Au niveau de l'alimentation en eau chaude et froide il est recommandé de monter des vannes/robinets

à tournant sphérique équipés d'un filtre ces robinets étant terminés par des raccordements G3/8” GZ (filetage extérieur) La batterie est équipée de tuyaux de raccordement G1/2” GW – G3/8” GW (filetage intérieur) de longueur 450mm.

MODE D'EMPLOI

Les leviers servent à ouvrir et à régler le débit de l'eau Le débit est à son maximum lorsque vous tournez le levier de 90° (dans le sens des aiguilles d'une montre dans le cas du levier d'eau froide marqué d'une lettre „C” et situé sur la droite et dans le sens inverse des aiguilles d'une montre dans le cas du levier d'eau chaude marqué d'une lettre „H” et placé sur la gauche Le réglage du débit de l'eau se fait en positionnant les leviers entre 0° et 90°.

CONEXIÓN A LA INSTALACIÓN (ver la imagen 4)

1 Antes de conectar la grifería a la instalación alimentadora instale las magueras de conexión (16) según la imagen 4.

2 Al conectar la grifería a la instalación alimenta da fíjese en la conexión correcta del agua fría y caliente: a la válvula por el lado izquierdo conecte la alimentación por agua caliente (letra “H” en la palanca) a la válvula por el lado derecho conecte la alimentación por agua fría (letra “C” en la palanca).

3 En la alimentación con el agua fría y caliente es recomendable montar grifos de bola válvulas angulares con filtro acabados con conectores G3/8" RE (rosca externa) La grifería está dotada de mangueras de acometida G1/2" RI G3/8" RI (rosca interna) de longitud de 450mm.

DESCRIPCIÓN DEL FUNCIONAMIENTO

Para dejar salir el agua y ajustar el flujo de la misma sirven las palancas La apertura total ocurre al girar la palanca por el ángulo de 90° (sentido reloj – la palanca del agua fría (“C”) colocada por el lado derecho sentido contra reloj – la palanca del agua caliente (“H”) colocada por el lado izquierdo) El ajuste del flujo del agua se hace en el rango de 0° 90°.

WASSERINSTALLATIONSANSCHLUSS (sieh Abb 4)

1 Vor dem Wasserinstallationsanschluss der Mischbatterie sind die Anschlussschläuche (16) gem Abb 4 zu montieren.

2 Bei dem Anschluss der Mischbatterie an die Wasserinstallation ist auf den richtigen Warm und

Kaltwasseranschluss zu achten: An das linke Ventil ist die Warmwasserversorgung (Kennz „H” am Handhebel) an das rechte Ventil die Kaltwasserversorgung (Kennz „C” am Handhebel) anzuschließen.

3 Es wird empfohlen an der Warmwasser und Kaltwasserversorgung die in die Anschlüssen G3/8” mündenden Kugelhähne/Schrägsitzventile mit einem GZ-Filter (Außengewinde) zu montieren Die Batterie ist mit den Anschlussschläuchen G1/2" GW G3/8" GW (Innengewinde) mit einer Länge von 450mm ausgestattet.

FUNKTIONSBESCHREIBUNG

Zur Öffnung und Regulierung des Wasserstroms dienen die Handhebel Eine völlige Öffnung erfolgt durch Drehung des Handhebels um 90° (im Uhrzeigersinn – Kaltwasserhandhebel (Kennz „C”) zu der rechten Seite gegen den Uhrzeigersinn – Warmwasserhebel (Kennz „H”) zu der linken Seite) Die Regulierung der Stärke des Wasserstroms erfolgt im Bereich 0° 90°.

ПОДСОЕДИНЕНИЕ К СЕТИ ВОДОПРОВОДА (см рис 4)

1 Прежде чем приступить к подсоединению смесителя к сети водопровода подсоедините шланги подачи воды (16) как это показано на рис 4.

2 При подсоединении смесителя к сети водопровода необходимо обратить внимание на правильность подсоединения горячей и холодной воды: к клапану с левой стороны подсоедините подачу горячей воды (обозн «H» на рукоятке) а к клапану с правой стороны подсоедините подачу холодной воды (oбозн «C» на рукоятке).

3 На подаче тёплой и холодной воды рекомендуется установить шаровые краны угловые клапаны с фильтром законченные патрубками G3/8" GZ (наружная резьба) Смеситель снабжен присоединительными шлангами G 1/2" GW G3/8" GW (внутренняя резьба) длиной 450 мм.

ПРИНЦИП ДЕЙСТВИЯ

Подача воды открывается и ее напор плавно регулируется движением рукоятки Полное открытие подачи воды происходит при повороте рукоятки на 90° (в направлении по часовой стрелке – рукоятка холодной воды (oбозн «C») расположенная с правой стороны против часовой стрелки – рукоятка горячей воды (oбозн «H») расположенная с левой стороны) Регулирование напора воды происходит в пределе положений 0° 90°.

COLLEGAMENTO ALL'IMPIANTO (vedi fig 4)

1 Prima di procedere al collegamento della batteria all'impianto di alimentazione monta i flessibili di collegamento (16) conformemente alla fig 4.

2.Collegando la batteria all'impianto di alimentazione fa attenzione sul collegamento corretto dell'alimentazione dell'acqua calda e dell'acqua fredda: la valvola a sinistra collega l'alimentazione di acqua calda (ind. „H” sulla leva) alla valvola a destra collega l'alimentazione di acqua fredda (ind „C” sulla leva).

3 Sull'alimentazione dell'acqua fredda e calda si raccomanda il montaggio di rubinetti a sfera valvole ad angolo con il filtro che terminano con attacchi G3/8" FE (filetto esterno) La batteria è dotata di flessibili di connessione G1/2" FI G3/8" FI (filetto interno) della lunghezza di 450mm.

DESCRIZIONE DEL FUNZIONAMENTO

Le leve servono all'apertura e alla regolazione del flusso d'acqua L'apertura completa avviene in conseguenza alla rotazione della leva di un angolo di 90° (in senso orario la leva dell'acqua fredda (inf. „C”) situata a destra in senso antiorario – la leva dell'acqua calda (ind „H”) situata a sinistra) La regolazione del flusso d'acqua avviene nell'ambito delle posizioni 0° 90°.

Pulling-rod bar of the drain system is made of two separate parts: upper and lower After the installation of the tap screw in the lower extension of the bar under the sink (pos 11 fig 5) onto the upper pulling-rod (pos 15 fig 1) Proceed with the installation of the drain system – see page 8.

La tige du levier de tirage de l'ensemble du mécanisme d'évacuation est composé de deux parties distinctes:
la partie supérieure et inférieure Après avoir monté la batterie vissez en dessous du lavabo la rallonge inférieure de la tige (pos 11 schéma 5) sur la tige supérieure du levier de tirage (pos 15 schéma 1)

Procédez ensuite au montage de l'ensemble du mécanise d'évacuation Voir page 8.

La barra de alza del grupo de descarga se compone de dos partes separadas: inferior y superior Tras montar la grifería desde abajo del lavabo enrosque la extensión inferior de la barra (pos 11 fig 5) en la barra superior de alza (pos 15 fig 1) Luego proceda al montaje del grupo de descarga – ver la pág 8.

Die Zugstande der Ablaufgarnitur besteht aus zwei separaten Teilen: dem oberen und dem unteren Nach der Montage der Mischbatterie an der Unterseite des Handwaschbeckens untere Zugstangenverlängerung (Pos 11 auf Abb 5) auf obere Zugstange (Pos 15 auf Abb 1) schrauben Anschließend mit der Montage der Ablaufgarnitur beginnen – siehe S 8.

Стержень шатуна автоматического сливного комплекта состоит из двух отдельных частей: нижней и верхней Закончив установку смесителя снизу умывальника привинтите нижнее продолжение стержня (поз 11 рис 5) на верхний стержень шатуна (поз 15 рис 1) Затем приступите к монтажу сливного комплекта – см стр 8.

L'asta del tirante del gruppo di scarico è composta da due parti separate: inferiore e superiore Dopo aver montato il rubinetto dal basso del lavabo avvita il prolungamento inferiore dell'asta (voce 11 fig 5) sull'asta superiore del tirante (voce 15 fig 1) Di seguito procedi al montaggio del gruppo di scarico – vedi pag 8.

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

1 2 3 4 5 6 7

10 11

Protective hole plug Drain plug Drain collar Upper gasket Lower gasket Drain body Bar socket with ball

Bar with ball G1/2” nut Pulling-rod articulated arm Lower pulling rod bar

Schutzblindplatte Ablaufstopfen Ablaufgarniturflansch Obere Dichtung Untere Dichtung Ablaufgarniturkörper Zugstangensitz mit Kugel

Zugstange mit Kugel Mutter G1/2“
Zugstangengelenk Untere Zugstange

Obturateur de protection Bouchon d'évacuation Bride d'évacuation Joint supérieur Joint inférieur Corps de l'évacuation Orifice d'insertion de la tige avec bille Tige avec bille Ecrou G1/2”
Joint articulé du levier de tirage Tige du levier de tirage inférieur

Защитная заглушка Корпус слива Фланец слива Верхнее уплотнение Нижнее уплотнение Корпус слива Гнездо оттяжки (шатуна)

Стержень с шариком Гайка G1/2”
Шарнир шатуна Стержень шатуна нижний

Obturador Tapón de descarga Brida de descarga Junta superior Junta inferior Cuerpo de descarga Asiento de la barra con bola

Barra con bola Tuerca R1/2”
Articulación de la barra de alza Barra inferior de la barra de alza

Tappo di protezione Tappo dello scarico Flangia di scarico Guarnizione alta Guarnizione bassa Corpo dello scarico Sede dell'asta con pomolo

Asta con pomolo Dado G1/2”
Snodo del tirante Asta inferiore del tirante

Disassembly the drain system according to the fig 5. 1 Insert the upper gasket (4) and the drain collar (3) into the sink/bidet opening Place the lower gasket (5) under the drain collar (3) and screw on the drain body (6).

2 Position the lower gasket (5) in the correct position under the sink/bidet and screw on the body (6) During the screwing pay attention so as the horizontal opening on the drain body (6) stays on the same plane that the pulling rod (3).

3 Place the nut (9) with the screw side on the horizontal rod with ball (8) from the side of the longer section of the rod.

4 Insert the socket of the bar with ball (7) and the horizontal bar with ball (8) into the side opening of the drain body (6).

5 Screw in the nut (9) make sure that the socket of the bar with ball (7) and the bar with ball (8) are installed properly.

6 Insert the drain plug (2) into the drain collar (3).

7 Position the drain plug (2) in the “open” position by lowering the horizontal bar with ball (8).

8 Make sure that after the installation of the tap you screwed on the lower extension of the bar (11) on the upper pulling-rod bar (pos 15 fig 1) under the sink.

9 Put the pulling-rod articulated joint (10) onto the horizontal bar with ball (8) and gently screw in one of the installation bolts Insert a complete pulling-rod into the second opening of the articulated joint (10) a complete pulling-rod – (pos 11 fig 5 + pos 15 fig 1) and screw in the next installation bolt.

10 Check if the drain plug (2) closes the drain when pulled upwards If not choose a new position of installation of the pulling-rod to the articulated joint (10) and check again if the drain works properly If it does screw in the installation bolts in the articulated joint (10).

INSTALLATION OF THE DRAIN SYSTEM • ABLAUFGARNITUR MONTIEREN • MONTAGE DE L'ENSEMBLE D'ÉVACUATION

MOНТАЖ АВТОМАТИЧЕСКОГО СЛИВНОГО КОМПЛЕКТА • MONTAJE DEL GRUPO DE DESCARGA • MONTAGGIO DEL GRUPPO DI SCARICO

Ablaufgarnitur gemäß Abb 5 auseinanderbauen. 1 Obere Dichtung (4) und Ablaufgarniturflansch (3) in die Öffnung im Handwaschbecken Bidet einlegen Auf die Unterseite des Ablaufgarniturflansches (3) untere Dichtung (5) legen und den Ablaufgarniturkörper (6) schrauben.

2 Untere Dichtung (5) korrekt unterhalb des Handwaschbeckens Bidets platzieren und den Körper (6) festschrauben Beim Festschrauben sicherstellen dass die waagerechte Öffnung im Ablaufgarniturkörper (6) in der gleichen Ebene wie die Zugstange (3) ist.

3 Mutter (9) mit der Gewindeseite auf die waagerechte Zugstange mit Kugel (8) am längeren Zugstangenendstück legen.

4 Sitz der Zugstange mit Kugel (7) und waagerechte Zugstange mit Kugel (8) in die seitliche Öffnung im Ablaufgarniturkörper (6) stecken.

5 Mutter (9) festschrauben dabei sicherstellen dass der Sitz der Zugstange mit Kugel (7) und die Zugstange mit Kugel (8) korrekt eingebaut sind.

6 Ablaufstopfen (2) in den Ablaufgarniturflansch (3) setzen.

7 Ablaufstopfen (2) in die „offene“ Stellung bringen indem die waagerechte Zugstange mit Kugel (8) nach unten gebracht wird.

8 Sicherstellen dass die untere Verlängerung der Zugstange (11) unterhalb des Handwaschbeckens nach der Montage der Mischbatterie auf der oberen Zugstange (Pos 15 auf Abb 1) geschraubt ist.

9 Gelenk der Zugstange (10) auf die waagerechte Zugstange mit Kugel (8) setzen und eine der Befestigungsschrauben leicht einschrauben Kompletten Zugstangensatz (Pos 11 auf Abb 5 + Pos 15 auf Abb 1) in die zweite Öffnung im Gelenk (10) stecken und die weitere Befestigungsschraube leicht einschrauben.

10 Nachprüfen ob der Ablaufstopfen (2) den Ablauf beim Hochziehen schließt Sonst Zugstange am Gelenk (10) etwas versetzt platzieren und die Funktion der Ablaufgarnitur prüfen Ist alles OK beide

Befestigungsschrauben im Gelenk (10) festziehen.

Démontez l'ensemble du mécanisme d'évacuation tel qu'indiqué sur le schéma 5. 1.

Placez le joint supérieur (4) et la bride d'évacuation (3) dans l'orifice du lavabo du bidet Par en dessous placez le joint inférieur (5) sur la bride d'évacuation (3) et vissez le corps de l'évacuation (6).

2.Positionnez correctement le joint inférieur (5) sous le lavabo le bidet puis serrez le corps (6) Lors du serrage assurez-vous que le trou horizontal du corps d'évacuation (6) se trouve au même niveau que le levier de tirage (3).

3.Placez l'écrou (9) côté riveté sur la tige horizontale avec bille (8) au niveau de la partie la plus longue de la tige 4.

Placez l'orifice d'insertion de la tige à bille (7) et la tige horizontale à bille (8) dans le trou latéral du corps d'évacuation (6).

5.Serrez l'écrou (9) et assurez-vous que l'orifice d'insertion de la tige à bille (7) et la tige à bille (8) sont correctement montés.

6.Placez le bouchon d'évacuation (2) dans la bride d'évacuation(3) 7.

Placez le bouchon d'évacuation (2) en position „ouvert” en abaissant le levier à bille horizontal (8).

8.Assurez vois une fois la batterie installée que vous avez bien vissé par en dessous la rallonge inférieure de la tige (11) sur la tige supérieure du levier de tirage (pos 15 schéma 1).

9.Placez le Joint articulé du levier de tirage (10) sur la tige à bille horizontale (8) et serrez légèrement l'une des vis de montage Placez le levier de tirage complet dans le second orifice du joint articulé du levier de tirage (10) (poz 11 schéma 5 + pos 15 schéma 1) avant de serrez l'autre vis de fixation 10 Assurez-vous que le bouchon d'évacuation (2) ferme bien l'évacuation lorsque vous tirez vers le haut Si ce n'est pas le cas positionnez à nouveau le point de fixation du levier de tirage au joint articulé

(10) iet vérifiez une nouvelle fois le bon fonctionnement de l'évacuation Lorsque le mécanisme fonctionne jeśli correctement serrez les vis de fixation du joint articulé

(10).

Разберите сливной комплект на части в соответствии с рис 5. 1 Вложите верхнее уплотнение (4) и фланец слива (3) в отверстие в умывальнике/биде На фланец слива (3) наденьте нижнее уплотнение (5) и привинтите корпу слива (6).

2 Установите нижнее уплотнение (5) под умывальником/биде в правильном положении и привинтите корпус (6) При привинчивании необходимо обратить внимание на то чтобы горизонтальное отверстие в корпусе слива (6) находилось в одной плоскости с шатуном (оттяжкой)

(3).

3 Наденьте гайку (9) резьбой на горизонтальный стержень с шариком (8) со стороны более длинного отрезка стержня.

4 Вложите гнездо оттяжки (7) и горизонтальный стержень с шариком (8) в боковое отверстие в корпусе слива (6).

5 Затяните гайку (9) и убедитесь что гнездо оттяжки (7) и стержень с шариком (8) установлены правильно.

6 Вложите пробку слива (2) во фланец слива (3).

7 Установите пробку слива (2) в положении «открыто» опуская вниз горизонтальный стержень с шариком (8).

8 После установки смесителя убедитесь что снизу умывальника/биде нижнее продолжение стержня (11) навинчено на верхний стержень шатуна (поз 15 рис 1).

9 На горизонтальный стержень с шариком (8) наденьте шарнир шатуна (10) и слегка затяните один из крепежных винтов Во второе отверстие в шарнире (10) вложите комплектный шатун (оттяжку)

(поз 11 рис 5 + поз 15 рис 15) и затяните следующий крепежный винт 10 Проверьте и убедитесь что пробка слива (2) затыкает слив при оттягивании шатуна вверх Если так не происходит то необходимо заново выбрать новое положение крепления шатуна к шарниру (10) и еше раз проверить правильность действия слива Если сливной комплект действует правильно затяните крепежные винты в шатуне (10).

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

Desmonte el grupo de descarga en elementos según la fig 5. 1.

Meta la junta superior (4) y la brida de descarga (3) en el hueco del lavabo/bidé Desde abajo en la brida de descarga (3) meta la junta inferior (5) y enrosque el cuerpo de descarga (6).

2.Coloque la junta inferior (5) en la posición adecuada debajo del lavabo/bidé y apriete el cuerpo (6) Al apretar fíjese en el hueco horizontal en el cuerpo de descarga (6): es importante que se encuentre en el mismo plano que la barra de alza (3).

ta la tuerca (9) por el lado roscado en la barra horizontal con bola (8) por el lado más largo de la barra.

ta el asiento de la barra (7) y la barra horizontal con bola (8) en el hueco lateral en el cuerpo de descarga (6).

5.Apriete la tuerca (9) asegúrese que el asiento de la barra con bola (7) y la barra con bola (8) están bien instaladas.

ta el tapón de descarga (2) en la brida de descarga (3).

7.Ponga el tapón de descarga (2) en “abierto” bajando la barra horizontal con bola (8).

8.Asegúrese que tras montar la grifería desde abajo del lavabo ha enroscado la extensión inferior de la barra (11) en la barra superior de alza (pos 15 fig 1).

ta en la barra horizontal con bola (8) la articulación de la barra de alza (10) y apriete levemente uno de los tornillos de sujeción En el otro hueco en la articulación (10) meta la barra de alza completa (pos 11 fig 5 + pos 15 fig 1) y apriete el siguiente tornillo de sujeción.

10 Compruebe si el tapón de vaciado (2) cierra el vaciado al tirarlo hacia arriba Si no escoja la nueva posición para montar la barra de alza a la articulación (10) y vuelve a verificar el funcionamiento correcto de la descarga Si el grupo de vaciado funciona bien apriete los tornillos de sujeción en la articulación (10).

Decomponi in pezzi il gruppo di scarico conformemente alla fig 5. 1 Metti la guarnizione alta (4) e la flangia dello scarico (3) nel foro del lavabo/bidet Dal basso sulla flangia dello scarico (3) metti la guarnizione bassa (5) e avvita il corpo dello scarico (6).

2 Posiziona la guarnizione bassa (5) correttamente sotto il lavabo/bidet e serra il corpo (6) Serrando fa attenzione a mantenere il foro orizzontale del gruppo di scarico (6) sulla stessa superficie che il tirante (3).

3 Metti il dado (9) dalla parte filettata sull'asta orizzontale con il pomolo (8) dalla parte più lunga dell'asta.

4 Metti la sede dell'asta con pomolo (7) e l'asta orizzontale con pomolo (8) nel foro laterale del corpo dello scarico (6).

5 Serra il dado (9) verifica se la sede dell'asta con pomolo (7) e l'asta con pomolo (8) sono montate correttamente.

6 Metti il tappo dello scarico (2) nella flangia dello scarico (3).

7 Posiziona il tappo dello scarico (2) in posizione „aperto” abbassando l'asta inferiore con pomolo (8).

8 Verifica se dopo aver montato il rubinetto dal basso del lavabo hai avvitato il prolungamento inferiore dell'asta (11) sull'asta superiore del pomolo (voce 15 fig 1).

9 Metti sull'asta orizzontale con pomolo (8) lo snodo del tirante (10) e serra leggermente una delle viti di fissaggio Nel secondo foro dello snodo (10) metti il tirante completo (voce 11 fig 5 + voce 15 fig 1)

e avvita la seguente vite di fissaggio.

10 Verifica se il tappo dello scarico (2) chiude lo scarico con il tiro verso l'alto Se no scegli una nuova posizione per fissare il tirante allo snodo (10) e verifica nuovamente il funzionamento corretto dello scarico se il gruppo dello scarico funziona correttamente serra le viti di fissaggio nello snodo (10).

MAINTENANCE Clean water guarantees that a mixer equipped with ceramic flow regulators will work correctly i.e th water should not contain any impurities such as sand boiler scale etc Because of this the pipe system should be equipped with sieve filters or if there is no such possibility with individual cut-off valves with filters designed for such units In the event of increased steering resistance greater pressure should not be exerted on the handle as this may cause damage to the flow regulator In such a situation the regulator should be removed and cleaned of the dirt and impurities which have accumulated on it The seals should be maintained with vaseline or silicon oil.

Cleaning the outer coating:
dirt or stains on the external surfaces of the mixer resulting from scale deposits should be removed by washing the unit with soapy water only Scale deposits should be dissolved with vinegar then the surface rinsed with clean water and rubbed dry with a soft cloth under no circumstances should the surface of the mixer be cleaned with coarse cloths or cleaning agents containing abrasive materials or acids plastic or lacquered parts must not be cleaned with chemicals containing alcohol disinfectants or solvents.

WARTUNG Eine Garantie für richtige Funktion von Batterien mit keramischen Durchflussregler ist sauberes Wasser dass heißt Wasser ohne solche Verunreinigungen wie: Sand Kesselstein usw Deswegen wird die Ausrüstung der Wasserleitungsanlage mit Gitterfilter gefordert und wenn solche Filter nicht vorhanden sind soll es möglich sein die für Batterien bestimmte Absperrventile mit Filter zu montieren Bei vergrößertem Einstellungswiderstand soll man auf den Heben keinen größeren Druck ausüben da es eine Beschädigung des Durchflussreglers verursachen kann Wenn es so ist soll man den Regler ausmontieren und die auf dem Regler gesammelten Verunreinigungen entfernen Die Dichtungen sollen mit Vaselin oder Silikonöl gewartet werden.

Reinigung der äußeren Oberflächen:
Den Schmutz oder die Flecke entstanden infolge von Steinablagerungen auf den äußeren Batterieoberflächen durch Abspülen mit Seifewasser entfernen den Stein mit Essig lösen danach die Oberfläche mit sauberem Wasser abspülen und mit weichem Lappen trocknen Auf keinem Fall die Batterieoberfläche mit rauen Lappen oder mit scheuermittel oder säurehaltigen Reinigungsmitteln reinigen Für die Reinigung der Kunststoffteile oder lackierten Teile kann man keine alkoholhaltige Mitteln Desinfektions oder Lösungsmitteln verwenden.

КОНСЕРВИРОВАНИЕ Гарантией правильной работы смесителей оснащенных керамическими регуляторами протекания является чистая вода т.е которая не содержит таких загрязнений как : песок накипь и т.п В связи с вышесказанным требуется оснащение водопроводной системы сетчатыми фильтрами а если это невозможно индивидуальными запорными клапанами с фильтром предназначенными для смесителей В случае повышенного сопротивления при регулировании запрещается увеличивать силу нажима на рычаг т.к это может привести к повреждению регулятора протекания В этой ситуации необходимо демонтировать регулятор и очистить его от загрязнений Уплотнения консервировать вазелином или силиконовым маслом.

Очистка наружных поверхностей:
загрязнение или пятна возникшие в результате оседания камня на внешних поверхностях смесителя смывать исключительно водой с мылом для растворения камня применять уксус затем промыть поверхность чистой водой и досуха вытереть мягкой тряпочкой ни в каком случае нельзя чистить поверхность смесителя шероховатыми тряпочками или чистящими средствами с содержанием абразивных компонентов и кислот для чистки элементов выполненных из пластмассы или лакированных запрещается использовать средства содержащие алкоголь дезинфицирующие средства или растворители.

ENTRETIEN La garantie du fonctionnement correct de la robinetterie équipée en régulateurs de flux céramiques est l'eau propre c'est-à-dire une eau qui ne contient pas de polluants tels que : sable tartre etc Pour cette raison il est exigé d'équiper les installations d'eau en crépines et en cas d'absence d'une telle possibilité en vannes d'arrêt individuelles avec un filtre destiné à la robinetterie En cas de résistance accrue de la commande il est interdit d'exercer un plus grand appui sur le levier car cela peut provoquer l'endommagement du régulateur de flux Dans ce cas il faut démonter le régulateur et enlever les polluants qui s'y sont rassemblés Entretenir les joints d'étanchéité avec de la vaseline ou de l'huile de moteur.

Nettoyage des couches externes:
éliminer les salissures ou les taches apparues suite au dépôt du tartre sur les surfaces externes de la robinetterie en la lavant uniquement avec de l'eau et du savon ; pour dissoudre le tartre utiliser du vinaigre rincer ensuite la surface avec de l'eau propre et essuyer avec un chiffon sec et doux en aucun cas il ne faut nettoyer la surface de la robinetterie avec des chiffons rugueux ou des produits de nettoyage contenant des matériaux abrasifs et des acides il est interdit d'utiliser pour le nettoyage des parties réalisées en matière plastique et vernies des produits contenant de l'alcool des substances de désinfection ou des dissolvants.

MANUTENZIONE La garanzia per un funzionamento corretto delle batterie equipaggiati in regolatori ceramici di portata è l'acqua pulita ossia priva di tali elementi come: sabbia incrostazione ecc In relazione a quanto suddetto si è tenuti a equipaggiare l'impianto idrico in filtri a rete nel caso in cui fosse impossibile in individuali valvole di arresto con un filtro predisposto per la batteria Nel caso in cui la resistenza di commando aumenti non è ammesso di esercitare una pressione maggiore sulla leva in quanto si può danneggiare il regolatore della portata In tal caso bisogna smontare il regolatore ed eliminare le impurità in esso accumulate Per la manutenzione delle guarnizioni usare vaselina od olio di silicone.

Pulizia di rivestimenti esterni:
Eliminare lo sporco o le macchie formatesi in conseguenza alla sedimentazione del calcare sulle superfici esterne della batteria lavando la batteria esclusivamente con acqua e sapone per lo scioglimento del calcare usare l'aceto in seguito sciacquare la superficie con acqua pulita ed asciugare perfettamente con un panno morbido ed asciutto Non è ammessa in alcun caso la pulizia della superficie della batteria con panni scabrosi o detergenti di pulizia che contengono sostanze abrasive e acidi Per la pulizia delle parti eseguite di materie plastiche e verniciate non è ammesso l'uso di detergenti che contengono alcol sostanze disinfettanti o solventi.

CONSERVACIÓN Para el buen funcionamiento de las baterías equipadas en reguladores cerámicos del flujo es necesaria el agua limpia que quiere decir el agua sin tales basuras como la arena la piedra de caldera etc Por eso es imprescindible equipar la instalación de cañerías en filtros de tela metálica y en caso de la falta de tales posibilidades en válvulas particulares cortadoras con el filtro adecuadas para la batería En caso de una resistencia aumentada del mando no se puede ejercer una presión mayor en la palanca porque esto puede provocar una avería del regulador de flujo En este caso hay que desmontar el regulador y quitar toda la basura agrupada Conservar las empaquetaduras con la vaselina o el aceite de silicona.

Limpieza de las superficies exteriores:
la suciedad o las manchas que se produjeron a causa de depositar el sarro en las superficies exteriores de la batería hay que quitarlas lavando la batería sólo con el agua y el jabón para diluir el sarro use vinagre después enjuague la superficie con el agua limpia y séquela con un trapo suave en cualquier caso no se puede limpiar la superficie de la batería con trapos ásperos o medios de limpieza que contienen abrasivos y ácidos para limpiar las partes hechas de materias plásticas y barnizadas no se puede usar medios que contienen alcohol sustancias desinfectante o disolventes.

STANDING 3-HOLE SINK MIXER TAP

WASCHBECKENMISCHBATTERIE MIT 3 ÖFFNUNGEN STEHEND

BATTERIE DE LAVABO VERTICALE À TROIS TROUS

СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА С 3 ОТВЕРСТИЯМИ СТОЯЩИЙ

GRIFERÍA DE LAVABO DE 3 HUECOS DE PIE

BATTERIA LAVABO A 3-FORI VERTICALE

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2343.56

Rev 1 March 2009

GB D

F RUS E

GUARANTEE:
The guarantee conditions are contained on a separate sheet.

IN THE EVENT OF A PROBLEM:
e-mail:

GARANTIE:
Les conditions de garantie se trouvent dans une feuille séparée.

EN CAS DE PROBLEME:
e-mail:

GARANTÍA:
Las condiciones de la garantía se encuentran en otra hoja

EN CASO DE PROBLEMAS:
e-mail:

GARANTIE:
Die Gewährleistungsbedingungen sind auf dem separaten Blatt.

SOLLTEN PROBLEME AUFTRETEN wenden Sie sich an uns e-mail:

GARANZIA:
Le condizioni di garanzia sono indicate sul foglio separato.

NEL CASO IN CUI SI VERIFICHINO PROBLEMI:
e-mail:

ГАРАНТИЯ:
Гарантийные условия на отдельном листе.

ЕСЛИ ВОЗНИКНЕТ ПРОБЛЕМА:
e-mail:
