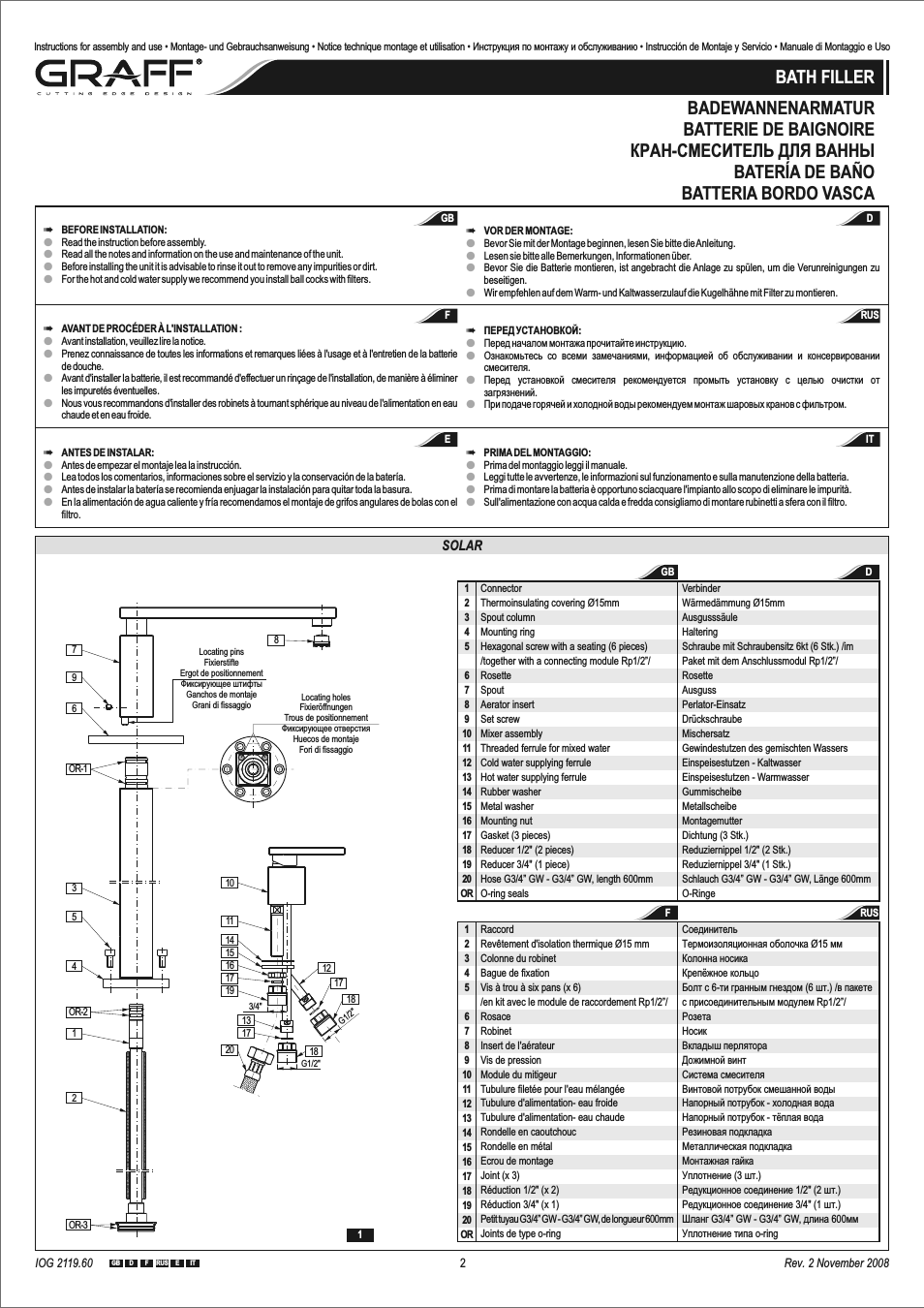

Инструкция по эксплуатации Graff BATH FILLER

102.5

78.5

14 15 16 17

13 17

OR-2

OR-3

OR-1

3/4"

G1/2"

Locating pins

Fixierstifte

Ergot de positionnement

Фиксирующее штифты

Ganchos de montaje

Grani di fissaggio

Locating holes

Fixieröffnungen

Trous de positionnement

Фиксирующее отверстия

Huecos de montaje

Fori di fissaggio

R1/2"

RACCORDEMENT A L'INSTALLATION D'ADMISSION VARIANTE 2: BATTERIE DE BAIGNOIRE AVEC COMMUTATEUR DE DOUCHE voir schéma 6.2 La batterie de baignoire peut être employée avec un commutateur de douche (avec pomme de douche). Après avoir correctement installé sur le bord de la baignoire le commutateur de douche et la pomme de douche:
1) Connectez les tuyaux souples d'alimentation (Z) (disponibles séparément) à une extrémité sur les tubes d'alimentation en eau (12) et (13) et de l'autre sur les tubulures des vannes de l'installation d'alimentation en eau Faites bien attention de connecter correctement l'eau chaude et l'eau froide Nous vous recommandons d'installer des vannes/robinets à tournant sphérique avec filtre au niveau de l'admission.

2) Sur la tubulure du mitigeur (11) placez l'un des écrous du tuyaux souple (20) Connectez sa deuxième extrémité à la sortie latérale du robinet commutateur.

3) Connectez la sortie du robinet commutateur à la tubulure de l'installation alimentant en eau le module de raccordement (D) à l'aide d'un tuyau souple (A) Attention: La tubulure de l'installation d'alimentation en eau du module (A) placée dans le mur doit posséder un raccordement avec filetage externe R3/4” (vous pouvez par exemple employer téton de réduction R1/2”-R3/4”) 4) Fixez l'extrémité au plus petit diamètre du tuyau de douche (P) à la sortie du robinet commutateur avec filetage M15x1 en n'oubliant pas de mettre le joint plat.

RACCORDEMENT A L'INSTALLATION D'ADMISSION VARIANTE 1: BATTERIE DE BAIGNOIRE SANS COMMUTATEUR DE DOUCHE voir schéma 6.1 1) Raccordez les tuyaux d'admission (Z) (disponibles séparément) à une extrémité aux tubes d'admission (12) et (13) et à l'autre aux tubulures des robinets de l'installation d'admission Faites bien attention de connecter correctement l'eau chaude et l'eau froide Nous vous recommandons d'installer des vannes/robinets à tournant sphérique avec filtre au niveau de l'admission.

2) Sur la tubulure du mitigeur (11) placez l'un des écrous du tuyaux souple (20) Connectez ensuite l'autre extrémité de ce tuyau à l'installation d'arrivée d'eau du module de raccordement (A).

Pour visser les écrous des petits tuyaux veuillez employer une clef à ouverture variable Au moment du serrage des tuyaux retenez ceux-ci avec la main de manière à éviter qu'ils ne s'enroulent sur eux-mêmes.

CONNECTING TO THE WATER SUPPLY VERSION 1: BATH MIXER WITHOUT SHOWER DIVERTER see fig 6.1 1) Connect one end of the hoses (Z) (available separately) to the feeding hoses (12) and (13) and the other side to the ferrules of the water supply system valves Pay attention if the cold and hot water is correctly connected It is recommended to mount ball valves taps with a filter on the water supply.

2) Screw one of the hose nuts (20) on the mixed water ferrule (11) Connect its second end with the system supplying water to the connecting module (A).

Use an adjustable spanner to tighten the hose nuts While tightening the nuts hold the hoses to avoid their twisting.

ANSCHLUSS AN DIE VERSORGUNGSLEITUNG VARIANTE 1: BADEWANNENMISCHER OHNE BRAUSEUMSCHALTER sieh Abb 6.1 1) Die Speiseschläuche (Z) (einzeln verfügbar) von einer Seite an die Einspeiserohre (12) und (13) und von der anderen an die Versorgungsleitung anschließen Dabei ist auf einen richtigen Warm und Kaltwasseranschluss zu achten Wir empfehlen an der Einspeisung die Kugelhähne mit Filtern zu montieren.

2) Auf den Stutzen des gemischten Wassers (11) ist eine der Schlauchmuttern (20) aufzudrehen Sein anderes Ende ist mit der Wasseranlage welche das Anschlussmodul (A) speist zu verbinden.

Beim Anziehen der Schlauchmuttern ist der Verstellschlüssel zu verwenden Beim Anziehen sind die Schläuche mit der Hand festzuhalten so dass diese dabei nicht verdrehen.

MIN FINISHED FLOOR

Edge of the bath

Badewannenrand

Bord de la baignoire

Край ванны

Borde de la bañera

Il bordo della vasca

CONNECTING TO THE WATER SUPPLY VERSION 2: BATH MIXER WITH SHOWER DIVERTER see fig 6.2 The bath tap is adapted to work with a shower diverter (with showerhead) When the shower diverter and the showerhead have been correctly installed on the edge of the bath:
1)

Connect feeding hoses (Z) (available separately) on one side to supply pipes (12) and (13) and on the other side to stub pipes belonging to the supply system Make sure that the hot and cold water supplies have been correctly connected It is recommended to install ball valves cocks with a filter.

Screw one hose nut (20) onto the mixed water stub pipe (11) Connect its other end to the side exit of the switch valve.

Using a hose (D) connect the central exit of the switch valve with the stub pipe of the system which feeds the connection module (A) Attention: The in-built stub pipe of the module supply system (A)
should have a terminal with R3/4” external thread (for example: use R1/2” R3/4” reducer nipple).

Screw the small terminal of the shower hose (P) into the exit of the switch valve (with M15x1 thread)
and remember to place a flat gasket.

ПОДЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ ВАРИАНТ 1: КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ БЕЗ ДУШЕВОГО ПЕРЕКЛЮЧАТЕЛЯ cмотри рис 6.1 1) Подлючить питательные шланги (Z) (доступны отдельно) с одной стороны к напорным потрубкам (12) и (13) а с другой стороны к потрубкам питательной сети Обратить внимание на правильное подключение тёплой и холодной воды На подачи рекомендуется установка шариковых клапанов с фильтром 2) На потрубок смешанной воды (11) накрутить одну из гаек шланга (20) Второй конец подключить к системе подачи воды к присоединительному модулью (A).

Гайки шлангов докручивать при помощи разводного ключа При докручивании гаек шланги придерживать рукой чтобы предотвращать их скручиванию.

COLLEGAMENTO ALL'IMPIANTO DI ALIMENTAZIONE VERSIONE 2: BATTERIA BORDO VASCA CON IL DEVIATORE PER LA DOCCETTA vedi fig 6.2 La batteria per il bordo vasca è predisposta per il funzionamento con il deviatore della doccetta (con la cornetta) Dopo il corretto montaggio sul bordo della vasca del deviatore della doccetta e della cornetta della doccetta:
1) Collega i flessibili di alimentazione (Z) (disponibili separatamente) da una parte ai tubi di alimentazione (12) e (13) e dall'altra ai tubi di giunzione delle valvole dell'impianto di alimentazione Fa attenzione al coretto collegamento dell'acqua calda e fredda Si consiglia di montare sull'alimentazione valvole/rubinetti a sfera con il filtro.

2) Sul tubo di giunzione dell'acqua miscelata (11) avvita uno dei dadi del flessibile (20) Collega la sua seconda estremità con l'uscita laterale della valvola deviatore.

3) Collega usando il flessibile l'uscita centrale della valvola (D) con il tubo di giunzione dell'impianto di alimentazione del modulo di connessione (A) Attenzione: Il tubo di giunzione dell'impianto di alimentazione del modulo disposto nel muro (A) dovrebbe avere il giunto con il filetto esterno R3/4” (p. es.: usa il nipplo di riduzione R1/2”-R3/4”) 4) Nell'uscita dalla valvola deviatore con il filetto M15x1 avvita l'estremità piccola del flessibile della doccetta (P) ricordando di mettere la guarnizione piatta.

COLLEGAMENTO ALL'IMPIANTO DI ALIMENTAZIONE VERSIONE 1: BATTERIA BORDO VASCA SENZA IL DEVIATORE PER LA DOCCETTA vedi fig 6.1 1) Collega i flessibili alimentatori (Z) (disponibili separatamente) da una parte ai tubi di alimentazione (12) e (13) dall'altra ai tubi di giunzione delle valvole dell'impianto di alimentazione Fa attenzione al corretto collegamento del acqua calda e fredda Si consiglia di montare sull'alimentazione valvole/rubinetti a sfera con il filtro 2) Sul tubo di giunzione dell'acqua miscelata (11) avvita uno dei dadi del flessibile (20) Collega la sua seconda estremità con l'impianto di alimentazione dell'acqua al modulo di connessione (A).

Serra i dadi dei flessibili con la chiave registrabile Serrando i dadi dei flessibili sostieni con la mano i flessibili affinché non si torcano

CONEXIÓN A LA INSTALACIÓN ALIMENTADPRA VARIANTE 1: BATERÍA DE BAÑOS SIN CONMUTADOR DE DUCHA mire el dibujo 6.1 1) Conecte los manguitos alimentadores (Z) (accesibles por separado) por un lado a los tubos alimentadores (12) y (13) y por el otro a los tubos cortos de válvulas de la instalación alimentadora Fíjese en la conexión adecuada del agua fría y caliente Se recomienda montar válvulas/grifos de bola con el filtro en la alimentación 2) Atornille en el tubo corto del agua mezclada (11) una de las tuercas del manguito (20) Conecte su otro extremo a la instalación que alimenta el agua al módulo de conexión (A).

Apriete las tuercas con la llave inglesa En el momento de apretar las tuercas de manguitos asegure los manguitos con las manos para que no se tuercen.

MIN FINISHED FLOOR

Cold water supply

KW-Versorgung

Alimentation d'eau froide Подвод холодной воды

Alimentación agua fría

Alimentazione con acqua fredda

Hot water supply

WW-Versorgung

Alimentation d'eau chaud

Подвод теплой водыe

Alimentación agua caliente

Alimentazione con acqua calda

Edge of the bath

Badewannenrand

Bord de la baignoire

Край ванны

Borde de la bañera

Il bordo della vasca

Floor finishing layer

Fußboden-Ausbauschicht

Couche de finition du sol Отделочный слой пола

Capa de acabado del suelo

Livello del suolo

ANSCHLUSS AN DIE VERSORGUNGSLEITUNG VARIANTE 2: BADEWANNENMISCHER MIT BRAUSEUMSCHALTER sieh Abb 6.2 Die Badewannenarmatur ist für den Brauseumschalter (Duschkopf) geeignet Nach einer richtigen Montage des Brauseumschalters und des Duschkopfs am Badewannenrand:

die Versorgungsschläuche (Z) (separat verfügbar) von einer Seite an die Versorgungsschläuche (12)
und (13) und von der anderen Seite an die Stutzen der Versorgungsanlage anschließen Bitte auf den korrekten Anschluss von warmem und kaltem Wasser beachten Es wird empfohlen auf der Versorgungsleitung Ventile/Filterkugelhähne anzubringen.

an den Stutzen mit Mischwasser (11) eine der Schlauchkappen (20) anschrauben Das zweite Endstück mit der seitlichen Öffnung des Brauseumschalters verbinden.

den zentralen Auslauf des Brauseumschalters mit dem Schlauch (D) an den das Anschlussmodul versorgenden Stutzen (A) anschließen Hinweis: Der das Anschlussmodul versorgende Stutzen (A) sollte über einen Anschluss mit R3/4” Außengewinde verfügen (z.B für den Reduktionsnippel R1/2”-R3/4”) 4)

an den Auslauf des Brauseumschalters (mit dem M15x1 Gewinde) das kleinere Endstück des Brauseschlauchs (P) anschließen die Flachdichtung unbedingt mitmontieren.

ПОДЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ ВАРИАНТ 2: КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ С ДУШЕВЫМ ПЕРЕКЛЮЧАТЕЛЕМ cмотри рис 6.2 Кран-смеситель для ванн приспособлен к работе с душевым переключателем (с душевой трубкой). После правильного монтажа на крае ванны душевого переключателя с душевой трубкой необходимо:
1)

Подключить питательные шланги (Z) (покупаемые дополнительно) с одной стороны к питательным трубкам (12) и (13) а с другой стороны к патрубкам клапанов питательной сети Следует обратить внимание на правильное подключение тёплой и холодной воды На подаче рекомендуется монтаж шариковых клапанов с фильтром.

На потрубок смешанной воды (11) накрутить одну гайку шланга (20) Его второй конец соединить с боковым входом переключательного клапана.

Центральный выход переключательного клапана соединить шлангом (D) с потрубком питательной сети подсоединительного модуля (A) Внимание: Находящийся в стене потрубок питательной сети модуля (A) должен иметь наружную резьбу размером R3/4” (например:
применить редукцию R1/2” R3/4”).

К выходу переключательного клапана (имеющего резьбу M15x1) присоединить меньший конец душевого шланга (P) не забывая надеть уплотнительную шайбу.

CONEXIÓN A LA INSTALACIÓN ALIMENTADPRA VARIANTE 2: BATERÍA DE BAÑOS CON CONMUTADOR DE DUCHA mira el dib 6.2 La batería de baños está adaptada a colaborar con el conmutador de ducha (con el auricular) Tras montar correctamente el conmutador y el auricular de ducha en el borde de la bañera:
1)

Une las mangueras alimentadoras (Z) (asequibles por separado) por un lado a los tubos alimentadores (12) y (13) y por el otro a los tubos cortos de las válvulas en la instalación alimentadora Ten en cuenta la conexión adecuada del agua fría y caliente Se recomienda el montaje de válvulas/grifos de bola con el filtro en la alimentación.

En el tubo corto del agua mezclada (11) mete una de las tuercas de la manguera (20) Su otro fin une a la salida lateral de la válvula conmutadora.

Une la salida central de la válvula conmutadora por la manguera (D) con el tubo corto de la instalación que alimenta el módulo de conexión (A) Atención: el tubo corto situado en la pared de la instalación que alimenta el módulo (A) debería tener una tubuladura con la rosca exterior R3/4” (por ejemplo usa un racor de reducción R1/2”-R3/4”).

A la salida de la válvula conmutadora con a rosca M15x1 atornilla el fin pequeño de la manguera de ducha (P) sin olvidar de meter una junta plana.

RACCORDEMENT A L'INSTALLATION D'ADMISSION VARIANTE 2: BATTERIE DE BAIGNOIRE AVEC COMMUTATEUR DE DOUCHE voir schéma 10.3 La batterie de baignoire peut être employée avec un commutateur de douche (avec pomme de douche). Après avoir correctement installé sur le bord de la baignoire le commutateur de douche et la pomme de douche:
1) Connectez les tuyaux souples d'alimentation (12) à une extrémité aux robinets à tête (10A) et (10B) et de l'autre aux tubulures de l'installation d'alimentation en eau Faites bien attention de connecter correctement l'eau chaude et l'eau froide Nous vous recommandons d'installer des vannes/robinets à
tournant sphérique avec filtre au niveau de l'admission.

2) Raccordez les tuyaux souples (11) d'un côté aux sorties latérales des robinets avec tête (10A) et (10B) et de l'autre aux entrées latérales du robinet commutateur 3) Connectez la sortie centrale du robinet commutateur à l'aide d'un tuyau souple (D) à la tubulure d'installation alimentant en eau le module de raccordement (A) Attention: La tubulure de l'installation d'alimentation en eau du module (A) doit posséder un raccordement avec filetage externe R3/4” (vous pouvez par exemple employer téton de réduction R1/2”-R3/4”) Le kit constitué des pièces n° 13 14 15 et 16 ne sera pas utile dans le cas où la batterie de baignoire serait installée de manière à fonctionner avec le commutateur de douche 4) Fixez l'extrémité au plus petit diamètre du tuyau de douche (P) à la sortie du robinet commutateur avec filetage M15x1 en n'oubliant pas de mettre le joint plat

Pour visser les écrous des petits tuyaux veuillez employer une clef à ouverture variable Au moment du serrage des tuyaux retenez ceux-ci avec la main de manière à éviter qu'ils ne s'enroulent sur eux-mêmes.

RACCORDEMENT À L'INSTALLATION D'ALIMENTATION VARIANTE 1: BATTERIE DE BAIGNOIRE SANS COMMUTATEUR DE DOUCHE voir schémas 2 10.1 et 10.2 1) Connectez les tuyaux d'alimentation (12) à une extrémité aux robinets équipés de têtes (10A) et (10B) et à l'autre aux tubulures des robinets de l'installation d'alimentation en eau Assurez-vous de bien connecter l'eau chaude et l'eau froide Au niveau de l'alimentation en eau il est recommandé de monter des vannes/robinets à tournant sphérique équipés d'un filtre 2) Vissez sur la tubulure de l'installation assurant l'arrivée d'eau au module de raccordement (A) le téton hydraulique (16) Pour ce faire employez une clef Allen à six pans de 8 mm (5/16”) La tubulure de l'installation assurant l'alimentation du module de raccordement (A) doit être équipé d'un raccord fileté
interne R1/2” placé dans le mur à une hauteur rendant possible un raccordement correct des tuyaux (11) et des robinets (10A) et (10B) au té installé (13).

3) Placez la buse (14) dans la tubulure centrale du té (13) en vous conformant au schéma 10.2; placez ensuite un joint de type o-ring (15) Vissez le té (13) sur le téton hydraulique (16) N'exercez pas de force trop grande lors du serrage 4) Raccordez les tuyaux (11) d'un côté aux sorties latérales des robinets équipés de têtes (10A) et (10B) et de l'autre au té installé (13).

Pour visser les écrous des petits tuyaux veuillez employer une clef à ouverture variable Au moment du serrage des tuyaux retenez ceux-ci avec la main de manière à éviter qu'ils ne s'enroulent sur eux-mêmes

CONNECTING TO THE WATER SUPPLY VERSION 1: BATH MIXER WITHOUT SHOWER DIVERTER see fig 2 10.1 & 10.2 1) Connect one end of the feeding hoses (12) to the headed valves (10A) and (10B) and the other end to the ferrules of the water supply system valves Pay attention that the hot and cold water is correctly connected It is recommended to mount ball valves cocks with a filter on the water supply 2) Screw a nipple (16) into the ferrule of the system supplying water to the connecting module (A) Use a 6kt 8mm (5/16”) Allen key The ferrule of the system supplying water to the connecting module (A)
should be equipped with a water supply pipe with a R1/2” female thread placed in the wall at such a height that it is possible to correctly connect the valves (10A) and (10B) with the installed T-connection (13) using the hoses (11).

3) Put the nozzle (14) and then the o-ring (15) into the T-connection ferrule (13) as shown in fig.10.2 Screw the T-connection (13) onto the nipple (16) Avoid using too much force while tightening the connection.

4) Connect one end of the hoses (11) to the lateral outputs of the headed valves (10A) and (10B) and the other to the installed T-connection (13).

Use an adjustable spanner to tighten the hose nuts While tightening the nuts hold the hoses in the hand to avoid twisting them.

CONNECTING TO THE WATER SUPPLY VERSION 2: BATH MIXER WITH SHOWER DIVERTER see fig 10.3 The bath mixer is adapted to work with a shower diverter (with showerhead) When the shower diverter and the showerhead have been correctly installed on the edge of the bath:
1) Connect feeding hoses (12) on one side to valves with heads (10A) and (10B) and on the other side to the stub pipes belonging to the supply system valves Make sure that the hot and cold water supplies have been correctly connected It is recommended to install ball valves cocks with a filter.

2) Connect the hoses (11) on one side to side entries of the valves with heads (10A) and (10B) and on the other side to side entries of the switch valve.

3) Using a hose (D) connect the central exit of the switch valve to the stub pipe of the system which feeds the connection module (A) Attention: The in-built stub pipe of the module supply system (A) should have a terminal with R3/4” external thread (for example: use R1/2” R3/4”reducer nipple) If the bath tap works with the shower diverter the pack which consists of part no 13 14 15 and 16 is not required.

4) Screw the small terminal of the shower hose (P) into the exit of the switch valve (with M15x1 thread) remembering to place a flat gasket.

Use an adjustable spanner when tightening hose nuts While tightening hose nuts hold the hoses with your hand so as not to let them twist.

ANSCHLUSS AN DIE VERSORGUNGSLEITUNG VARIANTE 1: BADEWANNENMISCHER OHNE BRAUSEUMSCHALTER siehe Bild 2 10.1 und 10.2 1) Die Versorgungsschläuche (12) von einer Seite an die Ventile mit den Köpfen (10A) und (10B) und von der anderen Seite an die Stutzen der Versorgungsanlage anschließen Bitte auf den korrekten Anschluss vom warmen und kalten Wasser achten Es wird empfohlen auf der Versorgungsleitung Ventile/Filterkugelhähne anzubringen.

2) In den das Anschlussmodul (A) mit Wasser versorgenden Stutzen den Nippel (16) eindrehen

Verwenden Sie hierzu einen 8mm (5/16”) Innensechskantschlüssel Der das Anschlussmodul (A) mit Wasser versorgende Stutzen sollte über einen Anschluss mit R1/2” Innengewinde das sich in der Wand an einer solchen Höhe befindet die eine korrekte Verbindung der Ventile (10A) und (10B) durch Schläuche (11) mit dem installierten T-Stück (13) zulässt verfügen.

3) In den zentralen Stutzen des T-Stücks (13) die Düse (14) einlegen Die Art und Weise wie Sie dabei vorgehen sollten finden Sie auf dem Bild 10.2 Als nächstes eine O-Ringdichtung (15) darauf legen Das T-Stück (13) auf den Nippel (16) schrauben Beim Verschrauben nicht zu viel Kraft anwenden.

4) Die Schläuche (11) von einer Seite an die Nebenausläufe der Ventile mit den Köpfen (10A) und (10B) von der anderen Seite an das installierte T-Stück (13) anschließen.

Zum Verschrauben der Schlauchkappen einen Universalschlüssel verwenden Beim Anschrauben der Schlauchkappen den Schlauch mit einer Hand so festhalten das dieser sich nicht verdreht.

ПОДСОЕДИНЕНИЕ К ПИТАЮЩЕЙ СЕТИ ВАРИАНТ 1: КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ БЕЗ ДУШЕВОГО ПЕРЕКЛЮЧАТЕЛЯ cм рис 2 10.1 и 10.2 1) Подсоедини питающие трубки (12) с одной стороны к клапанам с головками (10A) и (10B) а с другой стороны к патрубкам клапанов питающей системы Обрати внимание на правильное подключение тёплой и холодной воды На питании рекомендуется установить клапаны шариковых клапанов с фильтром.

2) К патрубку системы подвода воды к присоединительному модулю (A) ввинтить ниппель (16)

Воспользуйся имбусным (шестигранным) ключом 6kt 8мм (5/16”) Патрубок системы питающей присоединительный модуль (A) должен иметь присоединительный конец в внутренней резьбой R1/2” расположенный в стене на высоте позволяющей правильно соединить трубками (11)
клапаны (10A) и (10B) с установленным тройником (13).

3) В центральный патрубок тройника (13) вложи сопло (14) как показано на рисунке 10.2 а затем прокладку типа o-ринг (15) Навинти тройник (13) на ниппель (16) Не применяй слишком большой силы при прикручивании.

4) Трубки (11) подсоедини с одной стороны к боковым выходам клапанов с головками (10A) и (10B) с другой к установленному тройникцу (13).

Для того чтобы дотянуть гайки трубок используй универсальный гаечный ключ Прикручивая гайки трубок придерживай трубки рукой чтобы их не перекрутить.

COLLEGAMENTO ALL'IMPIANTO DI ALIMENTAZIONE VERSIONE 2: BATTERIA BORDO VASCA CON IL DEVIATORE PER LA DOCCETTA vedi fig 10.3 La batteria per il bordo vasca è predisposta per il funzionamento con il deviatore della doccetta (con la cornetta) Dopo un corretto montaggio sul bordo della vasca del deviatore della doccetta e della cornetta della doccetta::
1) Collega i flessibili di alimentazione (12) da una parte alle valvole con le teste (10A) e (10B) e dall'altre ai tubi di giunzione delle valvole dell'impianto di alimentazione Fa attenzione al coretto collegamento dell'acqua calda e fredda Si consiglia di montare sull'alimentazione valvole/rubinetti a sfera con il filtro.

2) I flessibili (11) collega da una parte alle uscite laterali delle valvole con le teste (10A) e (10B) dall'altra alle entrate laterali della valvola deviatore 3) Connetti con il flessibile l'uscita centrale dalla valvola deviatore (D) con il tubo di giunzione dell'impianto di alimentazione del modulo di connessione (A) Attenzione: Il tubo di giunzione dell'impianto di alimentazione del modulo disposto nel muro (A) dovrebbe avere il giunto con filetto esterno R3/4” (p. es.: usa il nipplo di riduzione R1/2”-R3/4”).In caso di funzionamento della batteria per bordo vasca con il deviatore della doccetta il set composto dai pezzi nr 13 14 15 i 16 non sarà utile.

4) Nell'uscita dalla valvola deviatore con il filetto M15x1 avvita l'estremità piccola del flessibile della doccetta (P) ricordando di mettere la guarnizione piatta.

Serra i dadi dei flessibili con la chiave registrabile Serrando i dadi dei flessibili sostieni con la mano i flessibili affinché non si torcano.

CONNESSIONE ALL'IMPIANTO DI ALIMENTAZIONE VERSIONE 1: BATTERIA BORDO VASCA SENZA IL DEVIATORE PER LA DOCCETTA vedi fig 2 10.1 i 10.2 1) Collega i flessibili di alimentazione (12) da una parte alle valvole con le teste (10A) e (10B) e dall'altra ai tubi di giunzione delle valvole dell'impianto di alimentazione Verifica la connessione corretta dell'acqua calda e fredda Si consiglia di montare sull'alimentazione valvole/rubinetti a sfera con il filtro.

2) Al tubo di giunzione dell'impianto di portata dell'acqua al modulo di connessione (A) avvita il nipplo (16)

Usa la chiave a brugola di 6 angoli 8mm (5/16”) Il tubo di giunzione dell'impianto di alimentazione per il modulo di connessione (A) dovrebbe avere un connettore con il filetto interno R1/2” posizionato nel muro all'altezza che permette una corretta connessione con il flessibile (11) delle valvole (10A) e (10B)
con il raccordo a T montato (13).

3) Nel tubo di giunzione centrale del raccordo a T (13) inserisci l'iniettore (14) nel modo indicato su fig 10.2 di seguito la guarnizione di tipo o-ring (15) Avvita il raccordo a T (13) sul nipplo (16) Serrando non esercitare troppa forza.

4) I flessibili (11) vanno connessi un lato alle uscite laterali delle valvole con la testa (10A) e (10B) l'altro lato al raccordo a T montato (13).

Usa la chiave registrabile serrando i dadi dei flessibili Serrando i dadi dei flessibili sostieni i flessibili con una mano affinché non si torcano.

CONEXIÓN A LA INSTALACIÓN ALIMENTADORA VARIANTE 1: BATERÍA DE BAÑOS SIN CONMUTADOR DE DUCHA mire los dibujos 2 10.1 y 10.2 1) Conecte las mangueras alimentadoras (12) por un lado a las válvulas con cabezas (10A) y (10B) y por el otro al tubo corto de las válvulas de la instalación alimentadora Tenga en cuenta la conexión correcta del agua fría y caliente Es recomendable montar válvulas/grifos de bola con filtro en la alimentación.

2) Al tubo corto de la instalación que suministra el agua al módulo de conexión (A) atornille el racor (16)

Para ello use la llave allen de 6 ángulos de 8mm (5/16”) El tubo corto de la instalación que alimenta el modulo de conexión (A) debería poseer una tubuladura con la rosca interior de R1/2” situada en la pared a la altura que facilite la conexión correcta a través de las mangueras (11) con las válvulas (10A) y (10B) con el tubo en T (13) instalado.

3) En el tubo corto central del tubo en T (13) meta la tobera (14) así como está presentado en el dibujo 10.2 luego meta la junta o-ring (15) Atornille el tubo en T (13) en el racor (16) No lo haga forzando al apretar 4) Una las mangueras (11) por un lado a las salidas laterales de las válvulas con cabezas (10A) y (10B) y por el otro al tubo en T instalado (13).

Al apretar las tuercas de las mangueras use la llave inglesa Al apretar las tuercas de las mangueras guarde las mangueras con la mano para que no se tuercen.

ANSCHLUSS AN DIE VERSORGUNGSLEITUNG VARIANTE 2: BADEWANNENMISCHER MIT BRAUSEUMSCHALTER sieh Abb 10.3 Die Badewannenarmatur ist für die Zusammenarbeit mit dem Brauseumschalter (Duschkopf) geeignet

Nach einer richtigen Montage des Brauseumschalters und des Duschkopfs am Badewannenrand:

1) die Versorgungsschläuche (12) von einer Seite an die Ventile mit Köpfen (10A) und (10B) von der anderen Seite an die Stutzen der Versorgungsanlage anschließen Bitte auf den korrekten Anschluss von warmem und kaltem Wasser beachten Es wird empfohlen Ventile/Filterkugelhähne auf der Versorgungsleitung anzubringen.

2) die Schläuche (11) von einer Seite an die Nebenausläufe der Ventile mit Köpfen (10A) und (10B) von der anderen Seite an den installierten Brauseumschalter anschließen 3) Den zentralen Auslauf des Brauseumschalters mit dem Schlauch (D) an den das Anschlussmodul versorgenden Stutzen (A) anschließen Hinweis: Der das Anschlussmodul versorgende Stutzen (A)
sollte über einen Anschluss mit R3/4” Außengewinde verfügen (z.B für den Reduktionsnippel R1/2”-
R3/4”) Sollte die Badewannenarmatur gut mit dem Brauseumschalter zusammenarbeiten finden die Teile 13 14 15 und 16 keine Anwendung.

4) An den Auslauf des Brauseumschalters (mit dem M15x1 Gewinde) das kleinere Endstück des

Brauseschlauchs (P) anschließen die Flachdichtung unbedingt mitmontieren.

Zum Verschrauben der Schlauchkappen einen Universalschlüssel verwenden Beim Anschrauben der Schlauchkappen den Schlauch mit einer Hand festhalten damit er sich nicht verdreht.

ПОДСОЕДИНЕНИЕ К ПИТАЮЩЕЙ СЕТИ ВАРИАНТ 2: КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ С ДУШЕВЫМ ПЕРЕКЛЮЧАТЕЛЕМ cм рис 10.3 Кран-смеситель для ванн приспособлен к работе с душевым переключателем (с душевой трубкой). После правильного монтажа на крае ванны душевого переключателя с душевой трубкой необходимо:
1) Подключить питательные шланги (12) с одной стороны к клапанам с головками (10A) и (10B) а с другой стороны к потрубкам клапанов питательной сети Следует обратить внимание на правильное подключение тёплой и холодной воды На подаче рекомендуется монтаж шариковых клапанов с фильтром.

2) Шланги (11) подключить с одной стороны к боковым выходам клапанов с головками (10A) и (10B) а с другой стороны к боковым выходам переключательного клапана.

3) Центральный выход переключательного клапана соединить шлангом (D) с потрубком питательной сети подсоединительного модуля (A) Внимание: Находящийся в стене потрубок питательной сети модуля (A) должен иметь наружную резьбу размером R3/4” (например:
применить редукцию R1/2”-R3/4”) Пакет состоящий из элементов № 13 14 15 и 16 в случае работы крана-смесителя с душевым переключателем не будет нужным.

4) К выходу переключательного клапана (имеющего резьбу M15x1) присоединить меньший конец душевого шланга (P) не забывая надеть уплотнительную шайбу.

Для докручивания гаек шлангов применять разводной ключ В моменте докручивания гаек шлангов сами шланги придерживать рукой с целью предотвращения их скручивания.

Edge of the bath

Badewannenrand

Bord de la baignoire

Край ванны

Borde de la bañera

Il bordo della vasca

Floor finishing layer

Fußboden-Ausbauschicht

Couche de finition du sol Отделочный слой пола

Capa de acabado del suelo

Livello del suolo

MIN FINISHED FLOOR

Cold water supply

KW-Versorgung

Alimentation d'eau froide Подвод холодной воды

Alimentación agua fría

Alimentazione con acqua fredda

Hot water supply

WW-Versorgung

Alimentation d'eau chaud

Подвод теплой водыe

Alimentación agua caliente

Alimentazione con acqua calda

m ax

CONEXIÓN A LA INSTALACIÓN ALIMENTADORA VARIANTE 2: BATERÍA DE BAÑOS CON CONMUTADOR DE DUCHA mira el dib 10.3 La batería de baños está adaptada al trabajo con el conmutador de ducha (con el auricular) Tras montar correctamente el conmutador y el auricular de ducha en el borde de la bañera:
1) Une las mangueras de alimentación (12) por un lado a las válvulas con cabezas (10A) y (10B) y por el otro a los tubos cortos de las válvulas en la instalación alimentadora Ten en cuenta la conexión adecuada del agua fría y caliente Se recomienda el montaje de válvulas/grifos de bola con el filtro en la alimentación.

2) Une las mangueras (11) por un lado a las salidas laterales de las válvulas con cabezas (10A) y (10B) por el otro a las entradas laterales de la válvula conmutadora.

3) La salida central de la válvula conmutadora une por la manguera (D) con el tobo corto de la instalación que alimenta el módulo de conexión (A) Atención: el tubo corto situado en la pared de la instalación que alimenta el módulo (A) debería tener una tubuladura con la rosca exterior R3/4” (por ejemplo usa un racor de reducción R1/2”-R3/4”) El paquete que consta de los elementos núm 13 14 15 y 16 en caso de colaboración de la batería de baños con el conmutador de ducha no es necesario.

4) A la salida de la válvula conmutadora con la rosca M15x1 atornilla el fin pequeño de la manguera de ducha (P) sin olvidar de meter una junta plana.

Al apretar las tuercas de las mangueras usa la llave inglesa En el momento de apretar las tuercas de las mangueras sostén las mangueras en la mano para que no se tuercen.

For care use soft towel with soap and water only! Under no circumstances should you use any chemicals.

ATTENTION!

Загрязнения следует удалять водой с мылом и мягкой тряпочкой! Ни в коем случае нельзя применять химические средства.

ВНИМАНИЕ!

Verunreinigungen bitten wir mittels Wasser mit Seife und mit weichem Lappen beseitigen! In keinem Falle chemische Mittel verwenden.

ACHTUNG!

Para el cuidado utilice solamente una toalla suave con jabón y aqua! Bajo ninguna circunstancia no use productos químicos.

ATENCIÓN!

Pour le nettoyage utiliser seulement une serviette douce du savon et de l'eau!
En aucun cas n'utiliser les produits chimiques quelconques!

ATTENTION!

Attenzione! Si prega di pulire usando acqua e sapone ed un panno morbido! In nessun caso usare detergenti chimici.

ATTENZIONE!

Dear Customer

Sehr geehrte Damen und Herren

Cher Client

Уважаемые господа

Muy Seńores Míos

Cari Clienti

Thank you for choosing our pro-

Wir bedanken uns für die Wahl

Благодарим за выбор нашего

Vi ringraziamo per aver scelto il

Nous vous remercions pour savoir

Les agradecemos por elegir duct We hope the item you have unseres Produktes Wir hoffen продукта Надеемся что полnostro prodotto Speriamo di aver choisi notre produit Nous som-

nuestro producto Esperamos que purchased can fulfill all your expecdass wir mit unserem technoloностью удовлетворим Ваши soddisfatto completamente le mes certains de pouvoir satisfaire cumplamos Sus deseos entretations our products are technogisch fortgeschrittenen Produkt ожидания вводя в эксплуата-

Vostre aspettative offrendo Vi un pleinement à vos attentes grâce gándoles un producto de una logically advanced and designed dass auf Basis mehrjährigen цию технологически усовершен prodotto tecnologicamente avan-

à notre riche offre de produits d'un tecnología avanzada diseńado on the basis of our many years of Erfahrungen bei der Produktion ствованное изделие запроекzato progettato in base ad una niveau technologique avancé qui a base de la experiencia de experience in the production of von Sanitärarmaturen entwickelt тированное на базе многоesperienza di molti anni nell'ambito longue expérienrésulte de notre muchos ańos en la producción de sanitary fittings wurde Ihre Erwartungen erfüllt летнего опыта в области di produzione degli accessori ce en fabrication de la robinetterie accesorios sanitarios.

haben.

производства санитарной sanitari et des accessoires des salles de арматуры bains

SOLAR

SADE

TARGA

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

BATH FILLER

BADEWANNENARMATUR

BATTERIE DE BAIGNOIRE

КРАН-СМЕСИТЕЛЬ ДЛЯ ВАННЫ

BATERÍA DE BAÑO

BATTERIA BORDO VASCA

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

IOG 2119.60

Rev 2 November 2008

# For assembly you will need:

# Bei der Montagewerden benötigt:

an adjustable spanner verstellbarer Schlüssel pliers,

Kombizange teflon tape,

Teflonband silicon or other sealant.

Silikon oder anderes Dichtungsmittel.

# Les outils nécessaires pour le montage:

# Для монтажа необходимы:

La clef à ouverture variable разводной ключ,

La pince universelle плоскогубцы,

La bande Téflon тефлоновая лента,

Le silicone ou une autre garniture силикон или другой уплотнитель.

d'étanchéité.

# Per il montaggio sono necessari i seguenti

# Para el montaje se necesitan:

utensili:

llave ajustable chiave registrabile alicates universales tenaglia piana cinta de teflón nastro di teflon silicona u otro tipo de material de estancar.

silicone o altro tipo di guarnizione.

10.5

SOLAR

# BEFORE INSTALLATION:

Read the instruction before assembly Read all the notes and information on the use and maintenance of the unit Before installing the unit it is advisable to rinse it out to remove any impurities or dirt For the hot and cold water supply we recommend you install ball cocks with filters.

l l l l

# VOR DER MONTAGE:

Bevor Sie mit der Montage beginnen lesen Sie bitte die Anleitung Lesen sie bitte alle Bemerkungen Informationen über Bevor Sie die Batterie montieren ist angebracht die Anlage zu spülen um die Verunreinigungen zu beseitigen Wir empfehlen auf dem Warm und Kaltwasserzulauf die Kugelhähne mit Filter zu montieren.

l l l l

# ПЕРЕД УСТАНОВКОЙ:

Перед началом монтажа прочитайте инструкцию Ознакомьтесь со всеми замечаниями информацией об обслуживании и консервировании смесителя Перед установкой смесителя рекомендуется промыть установку с целью очистки от загрязнений При подаче горячей и холодной воды рекомендуем монтаж шаровых кранов с фильтром.

l l l

# AVANT DE PROCÉDER À L'INSTALLATION :

Avant installation veuillez lire la notice Prenez connaissance de toutes les informations et remarques liées à l'usage et à l'entretien de la batterie de douche Avant d'installer la batterie il est recommandé d'effectuer un rinçage de l'installation de manière à éliminer les impuretés éventuelles Nous vous recommandons d'installer des robinets à tournant sphérique au niveau de l'alimentation en eau chaude et en eau froide.

l l l

# PRIMA DEL MONTAGGIO:

Prima del montaggio leggi il manuale Leggi tutte le avvertenze le informazioni sul funzionamento e sulla manutenzione della batteria Prima di montare la batteria è opportuno sciacquare l'impianto allo scopo di eliminare le impurità. Sull'alimentazione con acqua calda e fredda consigliamo di montare rubinetti a sfera con il filtro.

l l l l

# ANTES DE INSTALAR:

Antes de empezar el montaje lea la instrucción Lea todos los comentarios informaciones sobre el servizio y la conservación de la batería Antes de instalar la batería se recomienda enjuagar la instalación para quitar toda la basura En la alimentación de agua caliente y fría recomendamos el montaje de grifos angulares de bolas con el filtro.

l l l l

1 2 3 4 5

6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4 5

6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

Connector Thermoinsulating covering Ø15mm Spout column Mounting ring Hexagonal screw with a seating (6 pieces)
/together with a connecting module Rp1/2”/
Rosette Spout Aerator insert Set screw Mixer assembly Threaded ferrule for mixed water Cold water supplying ferrule Hot water supplying ferrule Rubber washer Metal washer Mounting nut Gasket (3 pieces)
Reducer 1/2" (2 pieces)
Reducer 3/4" (1 piece)
Hose G3/4” GW G3/4” GW length 600mm O-ring seals

Raccord Revêtement d'isolation thermique Ø15 mm Colonne du robinet Bague de fixation Vis à trou à six pans (x 6)
/en kit avec le module de raccordement Rp1/2”/
Rosace Robinet Insert de l'aérateur Vis de pression Module du mitigeur Tubulure filetée pour l'eau mélangée Tubulure d'alimentation eau froide Tubulure d'alimentation eau chaude Rondelle en caoutchouc Rondelle en métal Ecrou de montage Joint (x 3)
Réduction 1/2" (x 2)
Réduction 3/4" (x 1)
Petit tuyau G3/4” GW G3/4” GW de longueur 600mm Joints de type o-ring

Verbinder Wärmedämmung Ø15mm Ausgusssäule Haltering Schraube mit Schraubensitz 6kt (6 Stk.) im Paket mit dem Anschlussmodul Rp1/2”/
Rosette Ausguss Perlator-Einsatz Drückschraube Mischersatz Gewindestutzen des gemischten Wassers Einspeisestutzen Kaltwasser Einspeisestutzen Warmwasser Gummischeibe Metallscheibe Montagemutter Dichtung (3 Stk.)
Reduziernippel 1/2" (2 Stk.)
Reduziernippel 3/4" (1 Stk.)
Schlauch G3/4” GW G3/4” GW Länge 600mm O-Ringe

Соединитель Термоизоляционная оболочка Ø15 мм Колонна носика Крепёжное кольцо Болт с 6-ти гранным гнездом (6 шт.) в пакете с присоединительным модулем Rp1/2”/
Розета Носик Вкладыш перлятора Дожимной винт Система смесителя Винтовой потрубок смешанной воды Напорный потрубок холодная вода Напорный потрубок тёплая вода Резиновая подкладка Металлическая подкладка Монтажная гайка Уплотнение (3 шт.)
Редукционное соединение 1/2" (2 шт.)
Редукционное соединение 3/4" (1 шт.)
Шланг G3/4” GW G3/4” GW длина 600мм Уплотнение типа o-ring

TARGA SADE

Offen

Ouvert

Открыто

Abierto

Aperto

Geschlossen

Fermé

Закрыто

Cerrado

Chiuso

¼ turn

¼ Umdrehung

¼ de tour

¼ оборота

¼ de vuelta

Giro di ¼

Counterclockwise opening

Linksöffnend

Ouverture vers la gauche

Открывание на лево

Se abre hacia la izquierda

Si aprono a sinistra

Offen

Ouvert

Открыто

Abierto

Aperto

Geschlossen

Fermé

Закрыто

Cerrado

Chiuso

Clockwise opening

Ouverture vers la droite

Rechtsöffnend

Открывание на право

Se abre hacia la derecha

Si aprono a destra

¼ turn

¼ Umdrehung

¼ de tour

¼ оборота

¼ de vuelta

Giro di ¼

1 2 3

4 5 6 7 8 9

10A 10B

13 14 15 16

1 2 3

4 5 6 7 8 9

10A 10B

13 14 15 16

Spout set Mounting ring Hexagonal screw with a seating (6 pieces)
/together with a connecting module Rp1/2”/
Rosette Handwheel set Handwheel socket Rubber washer Flange nut Counter nut Right valve (with a head opening to the right)
Left valve (with a head opening to the left)
Hose G1/2” GW G1/2” GW length 350mm (2 pieces)
Hose G1/2” GW G1/2” GW length 450mm (2 pieces)
T-connection Nozzle O-ring seal Nipple O-ring seals

Ensemble du robinet Bague de fixation Vis à trou à six pans (x 6)
/en kit avec le module de raccordement Rp1/2”/
Rosace Set du bouton de réglage Culot du bouton de réglage Rondelle en caoutchouc Ecrou à bride Contre-Ecrou Robinet gauche (avec tête s'ouvrant vers la droite)
Robinet droite (avec tête s'ouvrant sur la gauche)
Petit tuyau G1/2” GW G1/2” GW de longueur 350mm (x 2 )
Petit tuyau G1/2” GW G1/2” GW de longueur 450mm (x 2 )
Té
Buse Joint de type o-ring Téton hydraulique Joints de type o-ring

Ausguss Satz Haltering Schraube mit Schraubensitz 6kt (6 Stk.) im Paket mit dem Anschlussmodul Rp1/2”/
Rosette Knebelgriffsatz Knebelgriffsockel Gummischeibe Flanschmutter Kontermutter Ventil rechts (Kopfstück geöffnet nach rechts)
Ventil links (Kopfstück geöffnet nach links)
Schlauch G1/2” GW G1/2” GW Länge 350mm (2 Stk.)
Schlauch G1/2” GW G1/2” GW Länge 450mm (2 Stk.)
T-Stück Düse O-Ringe Nippel O-Ringe

Носик комплект Крепёжное кольцо Болт с 6-ти гранным гнездом (6 шт.) в пакете с присоединительным модулем Rp1/2”/
Розета Блок кран-букса Основание кран-букса Резиновая подкладка Фланцевая гайка Контрирующая гайка Правый клапан (с головкой открываемой вправо)
Левый клапан (с головкой открываемой влево)
Шланг G1/2” GW G1/2” GW длина 350 мм (2 шт.)
Шланг G1/2” GW G1/2” GW длина 450 мм (2 шт.)
Тройной фитинг (тройник)
Сопло Уплотнение типа o-ring Ниппeль Уплотнение типа o-ring

1 2 3 4 5

6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

Conectador Revestimiento calorífugo Ø15mm Columna del caño Anillo de fijación Tornillo con asiento de 6 ángulos (6 unidades)
/en el paquete con el modulo de conexión Rp1/2”/
Roseta Caño Elemento de difusor Tornillo de apriete Grupo del mezclador Tubo corto roscado de agua mezclada Tubo corto alimentador agua fría Tubo corto alimentador agua caliente Arandela de goma Arandela de metal Tuerca de fijación Junta (3 unidades)
Racor de reducción 1/2" (2 unidades)
Racor de reducción 3/4" (1 unidade)
Manguito G3/4” GW G3/4” GW longitud 600mm Junta o-ring

Connecttore Termoisolante Ø15mm Colonna della bocca Anello di fissaggio Bullone con sede di 6 angoli (6 pezzi) nel pacchetto con il modulo di connessione Rp1/2”/
Rosone Bocca Cartuccia del aeratore Vite di spinta Gruppo del miscelatore Tubo di giunzione filettato dell'acqua miscelata Tubo di giunzione alimentatore acqua fredda Tubo di giunzione alimentatore acqua calda Rondella di gomma Rondella di metallo Dado di montaggio Guarnizione (3 pezzi)
Raccordo di riduzione 1/2" (2 pezzi)
Raccordo di riduzione 3/4" (1 pezzo)
Flessibili G3/4” GW G3/4” GW lunghezza 600mm Guarnizione tipo o-ring

SPOUT INSTALLATION 1) Cut the module cover with a sharp knife (B) approx ¼" (6mm) above the finished flooring see fig 3.1. 2) Undo 6 screws (5) and remove the insert for the leakage test (C) fig 3.2. 3) Replace the insert (C) with the connector (1) Pay attention if o-rings (OR-3) are properly placed in the connector adapter grooves; if necessary lubricate the seals (OR-3) with silicone lubricant fig 4.1.

4) Pull the spout column (3) over the vertically placed connector (1) from the top downwards Position the column in such a way that the 2 locating holes are behind the column see fig 4.2 Position the mounting ring (4) against the connecting module (A) so that the mounting holes in the ring and module were in axis with one another Fix the ring to the module with the screws (5) Before tightening up the screws (5)
make sure that the spout column (3) is placed properly.

5) Remove the protective foil from the spout column (3) Slightly dampen the gasket in the rosette (6) with water and soap Pull (from the top) the rosette over the spout column and gradually pull it down to the floor level Clean the column with a soft cloth and remove the remaining water and soap fig 4.3.

6) Pull (from the top downwards) the spout (7) over the connector ferrule (1) and the column ferrule (3)

Adjust it in such a way that both locating pins of the spout (7) were inside the column (3) If necessary slightly lubricate the seals (OR-1) and (OR-2) with silicone lubricant prior to assembly After adjusting the proper position of the spout (7) tighten the set screw (9) see fig 4.4.

MONTAGE DE LA ROBINETTERIE 1) Découpez à l'aide d'un couteau bien coupant la protection du module (B) à une hauteur d'environ ¼"

(6mm) au-dessus de la finition du sol voir schéma 3.1.

2) Dévissez 6 vis (5) et démontez l'insert pour faire un test d'étanchéité (C) voir schéma 3.2. 3) A la place de l'insert (C) introduisez le raccord (1) Faites attention de correctement positionner les joints de type o-ring (OR-3) dans les rainures de l'adaptateur du raccord; en cas de besoin avant de procéder au montage graissez légèrement les joints (OR-3) avec un lubrifiant au silicone (schéma 4.1).

4) Sur le raccord placé verticalement (1) placez par en haut la colonne du robinet (3) Placez la colonne de manière à ce que les deux trous de positionnement se situent à l'arrière de la colonne voir schéma 4.2. Positionnez la bague de fixation (4) en fonction de la position du module de raccordement (A) de façon à
ce que les trous de montage de la bague et du module se trouvent dans le même axe Fixez la bague au module à l'aide de vis (5) Avant de serrer les vis (5) assurez-vous que la colonne du robinet (3) se trouve dans la position voulue 5) Enlevez le film de protection recouvrant la colonne du robinet (3) Humidifiez légèrement avec de l'eau savonneuse le joint de la rosace (6) Placez la rosace en l'enfilant par le haut de la colonne du robinet et faites-la progressivement glisser jusqu'au sol Essuyez la colonne avec un chiffon doux pour retirer le reste d'eau savonneuse (schéma 4.3).

6) Placez doucement le robinet en l'enfilant par le haut (7) sur la tubulure du raccord (1) et sur la tubulure de la colonne (3) Positionnez-le de façon à ce que les deux ergots de positionnement du robinet (7)
pénètrent dans les trous de positionnement situés dans la colonne (3) En cas de besoin avant de procéder au montage graissez légèrement les joints (OR-1) et (OR-2) avec un lubrifiant au silicone Après avoir correctement positionné le robinet (7) vissez la vis de pression (9) voir schéma 4.4.

MONTAGE DES AUSGUSSES 1) Die Modulabdeckung (B) mit einem scharfen Messer in der Höhe von ca ¼" (6mm) über dem fertigen

Fußboden abschneiden sieh Abb 3.1.

2) Die 6 Schrauben (5) abschrauben und den Satz für die Dichtheitsprobe (C) abbauen Abb 3.2. 3) Anstelle des Einsatzes (C) den Verbinder (1) einsetzen Es ist auf die richtige Lage der O-Ringe (OR-3) in den Nuten des Verbinderadapters zu achten bei Bedarf die Abdichtungen (OR-3) vor der Montage leicht mit Silikonfett nachschmieren Abb 4.1.

4) Auf den vertikal gestellten Verbinder (1) von oben die Ausgusssäule (3) aufschieben Die Säule ist so zu positionieren dass sich die 2 Befestigungsöffnungen an der Hinterseite der Säule befinden sieh Abb. 4.2 Den Befestigungsring (4) ist gegenüber dem Anschlussmodul (A) so zu positionieren dass die Befestigungsöffnungen im Ring und im Modul in einer Achse liegen Der Ring ist an das Modul mittels Schrauben (5) zu befestigen Vor dem Anziehen der Schrauben (5) stellen Sie sicher dass die Ausgusssäule (3) in der richtigen Lage ist.

5) Die Ausgusssäule (3) von der Sicherungsfolie abwickeln Die Dichtung in der Rosette (6) ist mit Wasser leicht anzufeuchten Die Rosette von oben auf die Ausgusssäule aufschieben und zur Fußbodenebene hinunter schieben Die Säule mit einem weichen Tuch abwischen und die Laugenwasserreste beseitigen Abb 4.3.

6) Von oben den Ausguss (7) langsam auf den Verbinderstutzen (1) und den Säulenstutzen (3) aufschieben Der Ausguss ist so zu positionieren dass die zwei Fixierstifte des Ausgusses (7) in die Fixieröffnungen in der Säule (3) einpassen Bei Bedarf sind die Abdichtungen (OR-1) und (OR-2) vor der Montage mit Silikonfett zu schmieren Nach dem Aufstellen des Ausgusses (7) in der richtigen Lage ist die Drückschraube (9) anzuziehen sieh Abb 4.4.

МОНТАЖ НОСИКА 1) Отрезать острым ножом оболочку модули (B) на высоте около ¼" (6 мм) над чистовой поверхностью пола смотри рис 3.1.

2) Открутить 6 болтов (5) и сдемонтировать вкладыш для контроля плотности (C) рис 3.1. 3) Вместо вкладыша (C) установить соединитель (1) Необходимо обратить внимание на правильное расположение уплотнений типа o-ring (OR-3) в канавках адаптера соединителя и при необходимости перед монтажом легко смазать уплотнения (OR-3) силиконовой смазкой
рис 4.1.

4) На установленный вертикально соединитель (1) насунуть сверху колонну носика (3) Разместить колонну таким образом чтобы 2 фиксирующих отверстия находились сзади колонны смотри рис 4.2 Установить монтажное кольцо (4) по отношению к присоединительному модулью (A)
таким образом чтобы монтажные отверстия в кольце и модуле находились в одной осьи Прикрепить кольцо к модулью при помощи болтов (5) Перед докручиванием болтов (5)
необходимо убедиться что колонна носика (3) находится в правильном положении.

5) Снать предохранительную плёнку с колонны носика (3) Легко смазать водой с мылом уплотнение в розете (6) Сверху на колонну носика надеть розету и постепенно ссунуть её до уровня пола Протереть колонну мягкой тряпкой и удалить остатки воды с мылом рис 4.3.

6) Сверху на потрубок соединителя (1) и на потрубок колонны (3) тщательно насунуть носик (7)

Установить таким способом чтобы оба фиксирующее штифты носика (7) вошли в фиксирующее отверстия находящееся в колонне (3) При необходимости перед монтажом легко смазать уплотнения (OR-1) и (OR-2) силиконовой смазкой После установки носика (7) в правильном положении докрутить дожимной винт (9) рис 4.4.

1 2 3

4 5 6 7 8 9

13 14 15 16

Caño juego Anillo de fijación Tornillo con asiento de 6 ángulos (6 unidades)
/en el paquete con el módulo de conexión Rp1/2”/
Roseta Grupo del volante Base del volante Arandela de goma Tuerca de collar Contra tuerca Válvula derecha (con la cabeza que se abre en la dirección derecha)
Válvula izquierda (con la cabeza que se abre en la dirección izquierda)
Manguito G1/2” GW G1/2” GW longitud 350mm (2 unidades)
Manguito G1/2” GW G1/2” GW longitud 450mm (2 unidades)
Conexión “T”
Inyector Junta o-ring Pieza de empalme Junta o-ring

Gruppo bocca Anello di fissaggio Bullone con sede di 6 angoli (6 pezzi) nel pacchetto con il modulo di connessione Rp1/2”/
Rosone Gruppo della maniglia Base della maniglia Rondella di gomma Dado a collare Dado di contro Valvola destra (con la testa che si apre a destra)
Valvola sinistra (con la valvola che si apre a sinistra)
Flessibili G1/2” GW G1/2” GW lunghezza 350mm (2 pezzi)
Flessibili G1/2” GW G1/2” GW lunghezza 450mm (2 pezzi)
Raccordo a T Iniettore Guarnizione tipo o-ring Nipplo Guarnizione tipo o-ring

SOLAR model • Für das SOLAR-Modell • Modèle SOLAR

Для модели SOLAR • Para el modelo SOLAR • Per il modello SOLAR

Finished floor

Fußboden-Abschlussschicht

Couche de finition du sol Отделочный слой пола

Capa de acabado del suelo

Livello del suolo

At this height please cut the module shield (B)

In dieser Höhe Modulverkleidung (B) durchschneiden

Coupez la protection du module à ce niveau (B)
На этой высоте перережь защиту модуля (B)

En esta altura corte la protección del módulo (B)

A questa altezza intaglia la protezione del modulo (B)

6m m

OR-3

MIN FINISHED FLOOR

Locating holes

Fixieröffnungen

Trous de positionnement

Фиксирующее отверстия

Huecos de montaje

Fori di fissaggio

MIN FINISHED FLOOR

OR-1

Locating pins

Fixierstifte

Ergot de positionnement

Фиксирующее штифты

Ganchos de montaje

Grani di fissaggio

MIN FINISHED FLOOR

OR-1

OR-2

MIN FINISHED FLOOR

MONTAJE DE CAÑA 1) Corte con un cuchillo afilado la protección del módulo (B) en la altura de más o menos ¼" (6mm) sobre el nivel del suelo mire el dibujo 3.1.

2) Destornille 6 tornillos (5) y desmonte el elemento para la prueba de hermeticidad (C) dib 3.2. 3) En el lugar del elemento (C) coloque el conectador (1) Fíjese en la posición adecuada de juntas o-ring (OR-3) en las ranuras del adaptador del conectador si lo considera necesario antes del montaje lubrifique levemente las juntas (OR-3) con el lubricante de silicona dib 4.1.

4) En el conectador (1) colocado en la posición vertical meta desde arriba la columna del caño (3)

Coloque la columna así que dos huecos de montaje se encuentren por detrás de la columna mire el dibujo 4.2 Coloque el anillo de fijación (4) en relación con el módulo de conexión (A) así que los huecos de montaje en el anillo y en el módulo se encuentren en el mismo eje Sujete el anillo al módulo con tornillos (5) Antes de apretar los tornillos (5) asegúrese que la columna del caño (3) se encuentra en la posición adecuada.

5) Quite la lámina de protección de la columna del caño (3) Moje levemente la junta en la roseta (6) con agua y jabón En la columna del caño desde arriba meta la roseta y vaya bajándola hasta el nivel del suelo Limpie la columna con un trapo suave y quite los restos del agua y jabón dib 4.3.

6) Desde arriba en el tubo corto del conectador (1) y en el tubo corto de la columna (3) meta despacio el caño (7) Colóquelo así que ambos ganchos de montaje del caño (7) pasen por los huecos de montaje en la columna (3) Si lo considera necesario antes del montaje lubrifique levemente las juntas (OR-1) y (OR-2) con el lubricante de silicona Tras colocar el caño (7) en la posición adecuada apriete el tornillo de apriete (9) mire el dibujo 4.4.

MONTAGGIO DELLA BOCCA 1) Taglia con un coltello affilato la protezione del modulo (B) all'altezza di circa ¼" (6mm) sopra il livello del suolo vedi fig 3.1.

2) Svita 6 viti (5) e smonta la cartuccia per la prova di tenuta (C) vedi fig 3.2. 3) Al posto della cartuccia (C) disponi il connettore (1) Verifica il corretto fissaggio delle guarnizioni tipo oring (OR-3) negli incavi dell'adattatore del connettore in caso di necessità lubrifica leggermente le guarnizioni prima del montaggio (OR-3) con il lubrificante di silicone (fig 4.1).

4) Sul connettore posizionato verticalmente (1) metti cominciando dall'alto la colonna della bocca (3)

Disponi la colonna in tal modo che i 2 fori di fissaggio si trovino dalla parte posteriore della colonna vedi fig 4.2 Disponi l'anello di fissaggio (4) in relazione al modulo di connessione (A) in tal modo che i fori di fissaggio nell'anello e nel modulo siano sulla stessa asse Fissa con i bulloni l'anello al modulo (5). Prima di serrare i bulloni (5) assicurati che la colonna della bocca (3) è posizionata correttamente.

5) Togli il foglio protettivo dalla colonna della bocca (3) Bagna leggermente con acqua e sapone la guarnizione nel rosone (6) Metti cominciando dall'alto sulla colonna della bocca il rosone e fallo scendere gradualmente fino al livello del suolo Passa la colonna con un panno morbido e elimina i resti di acqua e sapone (fig.4.3).

6) Inserisci piano dall'alto sul tubo di giunzione del connettore (1) e sul tubo di giunzione della colonna (3) la bocca (7) Posizionala in tal modo da far entrare entrambi grani di fissaggio della bocca (7) nei fori di fissaggio che si trovano nella colonna (3) In caso di necessità lubrifica leggermente prima del montaggio le guarnizioni (OR-1) e (OR-2) con il lubrificante di silicone Dopo aver adeguatamente posizionato la bocca (7) serra la vite di spinta (9) vedi fig 4.4.

MIXER ASSEMBLY INSTALLATION – see fig 5 1) Place the mixer assembly (10) in the axis of the assembly hole in the washbasin. 2) Put the rubber washer (14) and the metal washer (15) on the threaded ferrule (11) at the bottom of the assembly surface Next screw on the mounting nut (16) Tighten it up with a hand Make sure that the mixer assembly (10) is properly located on the assembly surface Screw the mounting nut (16) with an adjustable spanner.

3) Insert the gasket (17) into the reducer (19) Screw the reducer (19) onto the threaded ferrule (11) paying attention not to overtighten the thread Insert the two remaining gaskets (17) into the reducers (18) and screw them on the water supplying ferrules (12) and (13).

MONTAGE DES MISCHERSATZES – sieh Abb 5 1) Den Mischersatz (10) in der Achse der Montageöffnung am Waschbecken positionieren. 2) An der Unterseite der Montagefläche ist die Gummischeibe (14) und die Metallscheibe (15) auf den

Gewindestutzen (11) aufzusetzen dann ist die Montagemutter (16) aufzuschrauben Sie sind nur von Hand anzuziehen Stellen Sie sicher dass sich der Mischersatz (10) in der richtigen Lage auf der Montagefläche befindet Die Montagemutter ist (16) mit Hilfe eines Verstellschlüssels anzuziehen.

3) Die Dichtung (17) in den Reduziernippel (19) einsetzen Den Reduziernippel (19) auf den

Gewindestutzen (11) aufdrehen dabei ist darauf zu achten dass das Gewinde nicht überdreht werden darf Zwei weitere Dichtungen (17) sind in den Reduziernippel (18) einzusetzen und auf die Einspeisestutzen (12) und (13) aufzudrehen.

MONTAGE DU MODULE DU MITIGEUR – voir schéma 5 1) Positionnez le module du mitigeur (10) dans l'axe du trou de montage du lavabo. 2) Placez en-dessous de la surface de montage une rondelle en caoutchouc (14) et une rondelle en métal (15) sur la tubulure filetée (11) puis vissez l'écrou de montage (16) en le serrant seulement à la main Assurez-vous que le module du mitigeur (10) est correctement positionné sur sa surface de montage Serrez ka vis de montage (16) à l'aide d'une clef à ouverture variable.

3) Placez le joint (17) dans le raccord (19) Vissez le raccord (19) sur la tubulure filetée (11) en faisant bien attention de ne pas faire tourner le filetage Placez les deux autres joints (17) dans les raccords (18) et vissez-les sur les tubulures d'alimentation (12) et (13).

МОНТАЖ СИСТЕМЫ СМЕСИТЕЛЯ – cмотри рис 5 1)

Установить систему смесителя (10) в осьи монтажного отверстия на умывальнике.

Снизу монтажной поверхности надеть резиновую подкладку (14) и металлическую подкладку (15) на резъбовой потрубок (11) а затем накрутить монтажную гайку (16) Докрутить только рукой Затем необходимо убедиться что блок смесителя (10) находится в правильном положении на монтажной поверхности Докрутить монтажную гайку (16) при помощи разводного ключа.

Разместить уплотнение (17) в соединителе (19) Накрутить соединитель (19) на резъбовой потрубок (11) обращая внимание чтобы не прокрутить резъбу Остальные два уплотнения (17)
разместить в соединителях (18) и накрутить их на напорные потрубки (12) и (13).

MONTAJE DEL GRUPO DEL MEZCLADOR – mire el dibujo 5 1)

Coloque el grupo del mezclador (10) en el eje del hueco de montaje en el lavabo.

Desde debajo de la superficie de montaje meta la arandela de goma (14) y la arandela de metal (15) en el tubo corto roscado (11) luego atornille el tornillo de fijación (16) Apriételo sólo con la mano Asegúrese que el grupo del mezclador (10) está en la posición adecuada en la superficie de montaje Apriete la tuerca de fijación (16) con la llave inglesa.

Meta la junta (17) en el racor (19) Apriete el racor (19) en el tubo corto roscado (11) cuidando para no dejar pasar la rosca Meta las juntas restantes (17) en los racores (18) y apriételas en los tubos cortos alimentadores (12) y (13).

MONTAGGIO DEL GRUPPO DEL MISCELATORE – vedi fig 5 1) Posiziona il gruppo del miscelatore (10) in asse del foro di fissaggio sul lavabo. 2) Metti sul tubo di giunzione filettato dal di sotto della superficie di montaggio la rondella di gomma (14) e la rondella di metallo (15) (11) poi avvita il dado di montaggio (16) Serrala solamente a mano Assicurati che il gruppo del miscelatore (10) è adeguatamente posizionato sulla superficie di montaggio Serra il dado di montaggio (16) con chiave registrabile.

3) Metti la guarnizione (17) nel raccordo (19) Avvita il raccordo (19) sul tubo di giunzione filettato (11) facendo attenzione a non forzare il filetto Le due guarnizioni rimanenti (17) metti nei raccordi (18) e avvitali sui tubi di giunzione alimentatori (12) e (13).

14 15 16 17 19

Mixed water output to the connecting module No 2119.20

Mischwasseraustritt ins Anschlussmodul Nr 2119.20

Sortie de l'eau mélangée du module de raccordement n° 2119.20

Выход смешанной воды в присоединительный модуль № 2119.20

Salida del agua mezclada al módulo de conexión nº 2119.20

Uscita dell'acqua miscelata nel modulo di connessione n 2119.20

3/4"

G1/2"

Hot water supply

WW-Versorgung

Alimentation d'eau chaud

Подвод теплой водыe

Alimentación agua caliente

Alimentazione con acqua calda

Cold water supply

KW-Versorgung

Alimentation d'eau froide Подвод холодной воды

Alimentación agua fría

Alimentazione con acqua fredda

Floor finishing layer

Fußboden-Ausbauschicht

Couche de finition du sol Отделочный слой пола

Capa de acabado del suelo

Livello del suolo

Hot water supply

WW-Versorgung

Alimentation d'eau chaud

Подвод теплой водыe

Alimentación agua caliente

Alimentazione con acqua calda

Cold water supply

KW-Versorgung

Alimentation d'eau froide Подвод холодной воды

Alimentación agua fría

Alimentazione con acqua fredda

For TARGA SADE model • Für das TARGA SADE-Modell • Modèles TARGA SADE

Для модели TARGA SADE • Para el modelo TARGA SADE • Per modelli TARGA SADE

SPOUT INSTALLATION 1) Cut the module cover with a sharp knife (B) approx ¼" (6mm) above the finished flooring see fig 3.1. 2) Undo 6 screws (3) and remove the insert for the leakage test (C) fig 3.2. 3) Replace the insert (C) with the spout (1) Pay attention if o-rings (OR) are properly placed in the spout adapter grooves; if necessary lubricate the seals (OR) with silicone lubricant.

4) Position the mounting ring (2) against the connecting module (A) so that the mounting holes in the ring and module were in axis with one another Fix the ring to the module with the screws (3) Before tightening up the screws (3) make sure that the spout (1) is placed properly.

5) Remove the protective foil from the spout (1) Slightly dampen the place where the rosette (4) touches the spout and the part of the spout below the rosette with water and soap Gradually pull the rosette (4)
down to the floor level fig 7.2 Clean the spout (1) with a soft cloth and remove the remaining water and soap.

MONTAGE DES AUSGUSSES 1) Die Modulabdeckung (B) mit einem scharfen Messer in der Höhe von ca ¼" (6mm) über dem fertigen

Fußboden abschneiden sieh Abb 3.1.

2) Die 6 Schrauben (3) abschrauben und den Satz für die Dichtheitsprobe (C) abbauen Abb 3.2. 3) Anstelle des Einsatzes (C) den Verbinder (1) einstellen Es ist auf die richtige Lage der O-Ringe (OR) in den Nuten des Ausgussadapters zu achten bei Bedarf die Abdichtungen (OR) vor der Montage leicht mit Silikonfett nachschmieren.

4) Den Befestigungsring (2) gegenüber dem Anschlussmodul (A) so positionieren dass die

Befestigungsöffnungen im Ring und im Modul in einer Achse liegen Abb 7.1 Der Ring ist an das Modul mittels Schrauben (3) zu befestigen Vor dem Anziehen der Schrauben (3) stellen Sie sicher dass der Ausguss (1) in der richtigen Lage ist.

5) Die Ausgusssäule (1) von der Sicherungsfolie abwickeln Die Stoßstelle der Rosettendichtung (4) mit dem

Ausguss und das Ausgussteil unter der Rosette leicht mit Laugenwasser anfeuchten Die Rosette (4)
langsam zur Fußbodenebene hinunter schieben Abb 7.2 Den Ausguss (1) mit einem weichen Tuch abwischen und die Laugenwasserreste beseitigen.

MONTAGE DE LA ROBINETTERIE 1) Découpez à l'aide d'un couteau bien coupant la protection du module (B) à une hauteur d'environ ¼"

(6mm) au-dessus de la finition du sol voir schéma 3.1 2) Dévissez 6 vis (3) et démontez l'insert pour faire un test d'étanchéité (C) schéma 3.2. 3) A la place de l'insert (C) introduisez le robinet (1) Faites attention de correctement positionner les joints de type o-ring (OR) dans les rainures de l'adaptateur du robinet; en cas de besoin avant de procéder au montage graissez légèrement les joints (OR) avec un lubrifiant au silicone.

4) Positionnez la bague de fixation (2) en fonction de la position du module de raccordement (A) de façon à ce que les trous de montage de la bague et du module se trouvent dans le même axe schéma 7.1. Fixez la bague au module à l'aide de vis (3) Avant de serrer les vis (3) assurez-vous que la colonne du robinet (1) se trouve dans la position voulue 5) Enlevez le film de protection recouvrant la colonne du robinet (1) Humidifiez légèrement avec de l'eau savonneuse le point de contact du joint de la rosace (4) avec le robinet ainsi que la partie du robinet située sous la rosace Placez la rosace (4) en l'enfilant par le haut de la colonne du robinet et faites-la progressivement glisser jusqu'au sol schéma 7.2 Essuyez le robinet (1) avec un chiffon doux pour retirer le reste d'eau savonneuse.

МОНТАЖ НОСИКА 1) Отрезать острым ножом оболочку модули (B) на высоте около ¼" (6мм) над чистовой поверхностью пола смотри рис 3.1.

2) Открутить 6 болтов (3) и сдемонтировать вкладыш для контроля плотности (C) рис 3.2. 3) Вместо вкладыша (C) установить носик (1) Необходимо обратить внимание на правильное расположение уплотнений типа o-ring (OR) в канавках адаптера носика и при необходимости перед монтажом легко смазать уплотнения (OR) силиконовой смазкой.

5) Снять предохранительную плёнку с носика (1) Легко смазать водой с мылом место стыка уплотнения розеты (4) с поверхностью носика а также часть носика ниже розеты Постепенно ссунуть розету (4)
до уровня пола рис 7.2 Протереть носик (1) мягкой тряпкой и удалить остатки воды с мылом.

4) Установить крепёжное кольцо (2) относительно подсоединительного модуля (A) таким образом чтобы монтажные отверстия в кольце и модуле находились в одной осьи рис 7.1. Прикрепить кольцо к модулью при помощи болтов (3) Перед докручиванием болтов (3)
необходимо убедиться что носик (1) находится в правильном положении.

MIN FINISHED FLOOR

MIN FINISHED FLOOR

MONTAJE DEL CAÑO 1) Corte con un cuchillo afilado la protección del módulo (B) en la altura más o menos de ¼" (6mm) sobre el nivel del suelo mire el dibujo 3.1.

2) Destornille 6 tornillos (3) y desmonte el elemento para la prueba de hermeticidad (C) dib 3.2. 3) En el lugar del elemento (C) meta el caño (1) Fíjese en la posición adecuada de juntas o-ring (OR) en las ranuras del adaptador del caño si lo considera necesario antes del montaje lubrifique levemente las juntas (OR) con el lubricante de silicona.

4) Coloque el anillo de fijación (2) en relación con el modulo de conexión (A) así que los huecos de montaje en el anillo y en el módulo se encuentren en el mismo eje dib 7.1 Sujete el anillo del módulo con los tornillos (3) Antes de apretar los tornillos (3) asegúrese que el caño (1) se encuentra en la posición adecuada.

5) Quite la lámina de protección del caño (1) Moje levemente con agua y jabón el lugar de unión entre la junta de la roseta (4) y el caño ya también la parte del caño que se encuentra por debajo de la roseta Vaya bajando la roseta (4) hasta conseguir el nivel del suelo dib 7.2 Limpie el caño (1) con un trapo suave y quite los restos del agua y jabón.

MONTAGGIO DELLA BOCCA 1) Taglia con un coltello affilato la protezione del modulo (B) all'altezza di circa ¼" (6mm) sopra il livello del suolo vedi fig 3.1.

2) Svita i 6 bulloni (3) e smonta la cartuccia per la prova di tenuta (C) fig 3.2. 3) Al posto della cartuccia (C) metti la bocca (1) Verifica il corretto fissaggio delle guarnizioni tipo o-ring (OR) lubrifica leggermente in caso di necessità le guarnizioni negli incavi dell'adattatore della bocca (OR) con il lubrificante di silicone.

4) Posiziona l'anello di fissaggio (2) in relazione al modulo di connessione (A) in tal modo che i fori di fissaggio nell'anello e nel modulo siano sulla stessa asse fig 7.1 Fissa con i bulloni l'anello al modulo (3) Prima di serrare i bulloni (3) assicurati che la bocca (1) è in posizione corretta.

5) Togli il foglio protettivo dalla bocca (1) Bagna leggermente con acqua e sapone la superficie di contatto della guarnizione del rosone (4) con la bocca è la parte della bocca al di sotto del rosone Fa scendere gradualmente il rosone (4) al livello del suolo fig 7.2 Passa la bocca (1) con un panno morbido ed elimina i residui di acqua e sapone.

HANDLES INSTALLATION 8.1 8.2 9.1-9.4

1) Place handle base (6) and center over side hole of mounting surface see fig 2 and 9.1. 2) Insert handle assembly (5) into the hole of a handle base (6) and a deck From underneath the lavatory place the washer (7) and then screw the flanged nut (8) (fig 9.1).

3) Set the handle as on fig 2 „OFF” position. 4) Turn the spline of a cartridge in a valve (10A) & (10B) to OFF position:

in the hot water valve (fig 8.1): left valve marked with the red sticker turn the cartridge spline (A) in clockwise direction in the cold water valve (fig 8.2): right valve marked with the blue sticker turn the cartridge spline (B) in counterclockwise direction.

5) Turn onto the valve (10A) & (10B) counter nut (9) (fig 9.2). 6) Holding the valve with the outlet pointing towards you (in the case of hot water valve) (10B)) or outwards (in the case of cold water valve (10A)) put the valve into the handle assembly (5) so the spline of the cartridge mates with the spline of the handle fig 9.2

7) Thread in the valve home then release the valve 0.5 to 1.5 turn Position the handle (5) as on fig 2

Tighten lightly the counter nut (9) on the valve (fig 9.3).

8) Note the position of the outlet of the valve and make sure it fits the flexible hose connection (11) If it is ok tighten the counter nut (9) if not move the valve by the required angle To achieve this do the following:

unscrew the valve without disconnecting the handle hold the handle disconnect the valve from the handle rotate the valve by required angle connect the valve to the handle as described above secure the handle and the valve with the counter nut (9).

(see fig

l l l l l l

MONTAGE DER DREHKNÖPFE (siehe Zeich 8.1 8.2 9.1-9.4)
1) Untersatz des Drehknopfes (6) über die Mitte der Seitenöffnung in der Montagefläche legen Siehe

Zeich 2 und 9.1.

2) Drehknopf komplett (5) in die Öffnung von dem Untersatz des Drehknopfes (6) und der Platte legen

Von der Unterseite des Waschbeckens Unterlegescheibe (7) setzen und anschließend Flanschmutter (8) anschrauben Zeich 9.1.

3) Drehknopf wie in Zeich 2 stellen Stellung „OFF”. 4) Kopfspindel im Ventil (10A und 10B) in die Stellung „Kopf geschlossen OFF” verstellen:

beim Warmwasserventil (Zeich 8.1): linkes Ventil mit roter Etikette mit rechtsschließendem Kopf

Kopfspindel (A) nach rechts umdrehen beim Kaltwasserventil (Zeich 8.2): rechtes Ventil mit blauer Etikette mit linksschließendem Kopf

Kopfspindel (B) nach links umdrehen,

5) Auf Ventil (10A und 10B) Gegenmutter (9) Zeich 9.2 anschrauben. 6) Das Ventil mit dem Auslauf zu sich haltend (im Falle des Warmwasserventils (10B)) in der umgekehrten Richtung (im Falle des Kaltwasserventils (10A)) in den Drehknopf (5) setzen die Keilwelle des Kopfes wird mit der Keilwelle des Drehknopfes verzahnt Zeich 9.2

7) das Ventil bis zum Anschlag drehen anschließend das Ventil um 0.5 bis 1.5 Umdrehung zurückdrehen

Drehknopf (5) wie in Zeich 2 einstellen Gegenmutter (9) am Ventil leicht spannen Zeich 9.3.

8) Behalten in welcher Stellung der Ventilauslauf ist und einschätzen ob die Stellung für den Anschluss des Schlauches (11) passend ist Wenn ja Gegenmutter (9) anschrauben wenn nicht das Ventil um den erforderlichen Winkel verstellen Zu diesem Zweck:

das Ventil ausschrauben ohne es vom Drehknopf zu trennen den Drehknopf festhalten das Ventil vom Drehknopf trennen das Ventil um den erforderlichen Winkel verstellen das Ventil mit dem Drehknopf wie oben beschrieben verbinden den Drehknopf und das Ventil mit der Gegenmutter (9) sichern.

l l l l l l

Turn spline of cartridge (A) to (OFF) position max cklockwise direction

Kopfspindel (A) in die geschlossene Stellung (OFF) umdrehen Max Umdrehung nach rechts.

Tournez la broche de la tête (A) en position fermée (OFF) Rotation maximale vers la droite.

Поверните стержень картриджа (A) в закрытое положение (OFF)

Оборот в крайне правое положение.

Luego girar la polichaveta de cartucho (A) en la posicón (OFF) maximo hacia la derecha.

Gira il fuso della testa (A) in posizione chiuso (OFF) Giro max a destra.

ot w at er v al ve is m ar ke d w ith r ed s tic ke r.

w as se rv en til is t m it ro te r

tik et te g ek en nz ei ch ne t.

Le r ob in et d

'e au c ha ud e es t i nd iq uй а

ai de d

'u ne

tiq ue tte r ou ge.

ра н (к л

ап ан

) го ря че й во д

ы о б

оз на че н кр ас но й от м

ет ко й.

La v

ál vu la d e ag ua c al ie nt e es ta m ar ca da c on le e tiq ue ta r oj a.

La v al vo la d el l'a cq ua c al da

m ar ca ta c on l'

et ic he tta r os sa.

Turn spline of cartridge (B) to (OFF) position max countercklockwise direction.

Kopfspindel (B) in die geschlossene Stellung (OFF) umdrehen Max Umdrehung nach links.

Tournez la broche de la tête (B) en position fermée (OFF) Rotation maximale vers la gauche.

Поверните стержень картриджа (B) в закрытое положение (OFF).

Оборот в крайне левое положение.

Luego girar la polichaveta (B) de cartucho en la posicón (OFF) maximo hacia la izquierda.

Gira il fuso della testa (B) in posizione chiuso (OFF) Giro max a sinistra.

ol d w at er v al ve is m ar ke d w ith b lu e st ic ke r.

al tw as se rv en til is t m it bl au er

tik et te g ek en nz ei ch ne t.

Le r ob in et d

'e au fr oi de e st in di qu й а l'a id e d'

un e

ét iq ue tte b le ue.

ра н (к л

ап ан

) хо л

од но й во д

ы о б

оз на че н си не й от м

ет ко й.

La v

ál vu la d e ag ua fr

ía e st a m ar ca da c on le e tiq ue ta a zu l.

La v al vo la d el l'a cq ua fr ed da

m ar ca ta c on l'

et ic he tta b lu.

MONTAGE DES VANNES ET DES BOUTONS DE RÉGLAGE (voir schémas 8.1-8.2 9.1-9.4)
1) Placez le culot du bouton de réglage (6) au-dessus du centre du trou latéral du plan de pose voir schémas 2 et 9.1 2) Placez le set du bouton de réglage (5) dans le trou du socle du culot du bouton de réglage (6) et du plan de pose Sous le lavabo placez la rondelle (7) puis vissez l'écrou à bride (8) schéma 9.1.

3) Positionnez le bouton de réglage comme indiqué sur le schéma 2 en position „OFF". 4) Déplacez la broche de la tête du robinet (10A et 10B) en position „tête fermée OFF":

pour le robinet d'eau chaude (schéma 8.1): le robinet gauche est marqué à l'aide d'une étiquette de couleur rouge et la tête se ferme vers la droite tournez la broche de la tête (A) vers la droite pour le robinet d'eau froide (schéma 8.2): le robinet droit est marqué à l'aide d'une étiquette de couleur bleue et la tête se ferme vers la gauche tournez la broche de la tête (B) vers la gauche,

5) Vissez sur le robinet (10A et 10B) le contre-écrou (9) schéma 9.2. 6) En tenant le robinet de façon à ce que sa sortie se trouve face à nous (dans le cas du robinet d'eau chaude (10B)) ou dans l'autre sens (dans le cas du robinet d'eau froide (10A)) placez le dans le set du bouton de réglage (5) la cale multiple de la tête s'ajustera à celle du bouton de réglage schéma 9.2.

7) Vissez le robinet jusqu'au bout puis desserrez-le de 0.5 à 1.5 tour Positionnez le bouton de réglage (5) comme l'indique le schéma 2 Serrez légèrement le contre-écrou (9) sur le robinet schéma 9.3.

8) Mémorisez la position de la sortie du robinet et vérifiez si elle correspond au raccordement du petit tuyau (11) Si sa position est correcte serrez le contre-écrou (9) si ce n'est pas le cas positionnez le robinet dans l'angle voulu Pour ce faire: dévissez le robinet sans le désolidariser du bouton de réglage maintenez le bouton de réglage déconnectez le robinet du bouton de réglage positionnez le robinet conformément à l'angle désiré connectez le robinet au bouton de réglage en vous conformant aux instructions ci-dessus protégez le bouton de réglage et le robinet à l'aide du contre-écrou (9).

l l l l l l

МОНТАЖ КУРКОВ (РУКОЯТОК) (cм рис 8.1 8.2 9.1-9.4)
1) Поместите цоколь курка (6) над серединой бокового отверстия в монтажной поверхности см рис 2 и 9.1

2) Вложите ансамбль курка (5) в отверстие цоколя курка (6) и монтажной поверхности Снизу раковины наложите подкладку (7) и прикрутите фланцевую гайку (8) рис 9.1

3) Поставьте курок как указано на рис 2 положение „OFF”. 4) Поверните стержень в картридже (10A и 10B) в положение «закрыто» OFF”:

картридж теплой воды (рис 8.1): левый картридж с красным маркером с клапаном закрывающимся на право поверните стержень (A) на право картридж холодной воды (рис 8.2): правый картридж с синим маркером с клапаном закрывающимся на лево поверните стержень (B) на лево,

5) Накрутите на картридж (10A и 10B) контргайку (9) рис 9.2. 6) Держа картридж устьем к себе (в случае картриджа теплой воды (10B)) от себя (в случае картриджа холодной воды (10A)) вложите его в курок (5) зубья стержня картриджа соединятся с зубьями курка рис 9.2.

7) Вкрутите до упора потом поверните обратно картридж на 0.5 до 1.5 поворота Курок (5) поместите как на рис 2 Легко затяните контргайку (9) на картридже рис 9.3.

8) Запомните в каком положении встанет устье картриджа и оцените можно-ли подсоединять шланг (11) Если можно докрутите контргайку (9) если нет переставьте картридж на требуемый угол Для этого следует:

выкрутить картридж без отсоединения от курка придержать курок отсоединить картридж от курка переставить картридж на требуемый угол соединить картридж с курком согласно описанию выше зафиксируйте соединение контргайкой (9).

l l l l l l

1 1.5 turn counterclockwise direction

1 1.5 Umdrehung nach links

1-1.5 tour vers la gauche

1 1.5 оборота на лево

1 1.5 girar hacia la izquierda

Giro di 1-1.5 a sinistra

1 1.5 turn clockwise direction

1 1.5 Umdrehung nach rechts

1-1.5 tour vers la droite

1 1.5 оборота на право

1 1.5 girar hacia la derecha

Giro di 1-1.5 a destra

INSTALLACIÓN DE LAS MANILLAS (ver dis 8.1 8.2 9.1-9.4)
1) Coloque la base de la manilla (6) y centre en el agujero lateral de la superficie de montaje –ver dis 2 y 9.1.

2) Poner el juego de manilla (5) al agujero de la base de la manilla (6) y de la superficie de montaje Colocar la arandela por debajo del lavabo (7) y atornillar la tuerca con brida (8) (dis 9.1).

3) Poner la manilla como en el dibujo 2 En la posición “OFF”. 4) Poner la polichaveta del cartucho en la válvula (10A) y (10B) en la posición “cartucho cerrado” – “OFF”:

en el caso de la válvula de agua caliente (dis 8.1): la válvula izquierda con etiqueta roja con cartucho cerrado a la derecha girar la polichaveta del cartucho (A) a la derecha en el caso de la válvula de agua fría (dis.8.2) la válvula derecha con etiqueta azul can cartucho cerrado a la izquierda girar la polichaveta del cartucho (B) a la izquierda.

5) Atornillar en la válvula (10A) y (10B) la tuerca de contra (9) (dis 9.2). 6) Teniendo la válvula con su salida hacia sí (en el caso de la válvula de agua caliente (10B)) hacia fuera (en el caso de la válvula de agua fría (10A)) ponerla a la manilla (5) la polichaveta del cartucho se engranará con la polichaveta de la manilla (dib 9.2).

7) Enroscar la válvula a su máximo y después retirar la válvula a 0.5 hacia 1.5 de la rotación Poner la manilla (5) como en el dibujo 2 Apretar ligeramente la tuerca de contra (9) en la válvula (dis 9.3).

8) Recordar la posición del escape de la válvula y estimar si concuerda con la manguera flexible (11) Si concuerda atornillar la tuerca de contra si no concuerda; reponer la válvula teniendo en cuenta el ángulo adecuado Para hacer eso:

destornillar la válvula sin desconectarla con la manilla sujetar la manilla desconectar la válvula de la manilla reponer la válvula hacia su ángulo adecuado conectar la válvula con la manilla teniendo en cuenta lo susodicho proteger la manilla y la válvula con la tuerca de contra (9).

l l l l l l

MONTAGGIO DELLE VALVOLE E MANIGLIE (vedi fig 8.1-8.2 9.1-9.4)
1) Metti la base della maniglia (6) sopra il centro del foro laterale del piano di montaggio vedi fig 2 e 9.1. 2) Inserisci il gruppo della maniglia (5) nel foro della base della maniglia (6) e del piano Dal di sotto del lavabo metti la rondella (7) poi avvita il dado a collare (8) fig 9.1.

3) Posiziona la maniglia come su fig 2 posizione „OFF". 4) Sposta il fuso della testa nella valvola (10A e 10B) in posizione „testa chiusa OFF":

in caso di valvola di acqua calda (fig 8.1): valvola sinistra marcata con etichetta di color rosso con la testa che si chiude a destra gira il fuso della testa (A) a destra in caso di valvola di acqua fredda (fig 8.2): valvola destra marcata con etichetta di color blu con la testa che si chiude a sinistra (B) a sinistra.

5) Avvita sulla valvola (10A e 10B) il dado di contro (9) fig 9.2. 6) Tenendo la valvola con l'uscita direzionata su se stesso (in caso della valvola per l'acqua calda (10B)) da se (in caso di valvola per l'acqua fredda (10A)) inseriscilo dentro il gruppo della maniglia (5) la bietta della testa si ingranerà con la bietta della maniglia fig 9.2.

7) Avvita la valvola fino a sentire la resistenza in seguito svita la valvola di 0.5 a 1.5 giro La maniglia (5) deve essere posizionata come su fig 2 Stringi leggermente sulla valvola il dado di contro (9) fig 9.3.

8) Ricordati in quale posizione si fissa l'uscita della valvola e valuta se è adeguata per la connessione con il flessibile (11) Se corrisponde serra il dado di contro (9) se no sposta la valvola dell'angolo necessario A tale scopo:

svita la valvola non separandola dalla maniglia tieni la maniglia separa la valvola dalla maniglia sposta la valvola dell'angolo necessario connetti la valvola con la maniglia come suddetto proteggi la maniglia e la valvola con il dado di contro (9).

l l l l l l

10.3

Edge of the bath

Badewannenrand

Bord de la baignoire

Край ванны

Borde de la bañera

Il bordo della vasca

Floor finishing layer

Fußboden-Ausbauschicht

Couche de finition du sol Отделочный слой пола

Capa de acabado del suelo

Livello del suolo

6kt8mm

MIN FINISHED FLOOR

m ax

R1/2"

Cold water supply

KW-Versorgung

Alimentation d'eau froide Подвод холодной воды

Alimentación agua fría

Alimentazione con acqua fredda

Hot water supply

WW-Versorgung

Alimentation d'eau chaud

Подвод теплой водыe

Alimentación agua caliente

Alimentazione con acqua calda

10.1

10.2

# MAINTENANCE

Clean water guarantees that a mixer equipped with ceramic flow regulators will work correctly i.e th water should not contain any impurities such as sand boiler scale etc Because of this the pipe system should be equipped with sieve filters or if there is no such possibility with individual cut-off valves with filters designed for such units In the event of increased steering resistance greater pressure should not be exerted on the handle as this may cause damage to the flow regulator In such a situation the regulator should be removed and cleaned of the dirt and impurities which have accumulated on it The seals should be maintained with vaseline or silicon oil Cleaning the outer coating:
dirt or stains on the external surfaces of the mixer resulting from scale deposits should be removed by washing the unit with soapy water only Scale deposits should be dissolved with vinegar then the surface rinsed with clean water and rubbed dry with a soft cloth under no circumstances should the surface of the mixer be cleaned with coarse cloths or cleaning agents containing abrasive materials or acids plastic or lacquered parts must not be cleaned with chemicals containing alcohol disinfectants or solvents.

# КОНСЕРВИРОВАНИЕ

Гарантией правильной работы смесителей оснащенных керамическими регуляторами протекания является чистая вода т.е которая не содержит таких загрязнений как : песок накипь и т.п В связи с вышесказанным требуется оснащение водопроводной системы сетчатыми фильтрами а если это невозможно индивидуальными запорными клапанами с фильтром предназначенными для смесителей В случае повышенного сопротивления при регулировании запрещается увеличивать силу нажима на рычаг т.к это может привести к повреждению регулятора протекания В этой ситуации необходимо демонтировать регулятор и очистить его от загрязнений Уплотнения консервировать вазелином или силиконовым маслом Очистка наружных поверхностей:
загрязнение или пятна возникшие в результате оседания камня на внешних поверхностях смесителя смывать исключительно водой с мылом для растворения камня применять уксус затем промыть поверхность чистой водой и досуха вытереть мягкой тряпочкой ни в каком случае нельзя чистить поверхность смесителя шероховатыми тряпочками или чистящими средствами с содержанием абразивных компонентов и кислот для чистки элементов выполненных из пластмассы или лакированных запрещается использовать средства содержащие алкоголь дезинфицирующие средства или растворители.

# WARTUNG

Eine Garantie für richtige Funktion von Batterien mit keramischen Durchflussregler ist sauberes Wasser dass heißt Wasser ohne solche Verunreinigungen wie: Sand Kesselstein usw Deswegen wird die Ausrüstung der Wasserleitungsanlage mit Gitterfilter gefordert und wenn solche Filter nicht vorhanden sind soll es möglich sein die für Batterien bestimmte Absperrventile mit Filter zu montieren Bei vergrößertem Einstellungswiderstand soll man auf den Heben keinen größeren Druck ausüben da es eine Beschädigung des Durchflussreglers verursachen kann Wenn es so ist soll man den Regler ausmontieren und die auf dem Regler gesammelten Verunreinigungen entfernen Die Dichtungen sollen mit Vaselin oder Silikonöl gewartet werden Reinigung der äußeren Oberflächen:
den Schmutz oder die Flecke entstanden infolge von Steinablagerungen auf den äußeren Batterieoberflächen durch Abspülen mit Seifewasser entfernen den Stein mit Essig lösen danach die Oberfläche mit sauberem Wasser abspülen und mit weichem Lappen trocknen Auf keinem Fall die Batterieoberfläche mit rauen Lappen oder mit scheuermittel oder säurehaltigen Reinigungsmitteln reinigen Für die Reinigung der Kunststoffteile oder lackierten Teile kann man keine alkoholhaltige Mitteln Desinfektions oder Lösungsmitteln verwenden.

# ENTRETIEN

La garantie du fonctionnement correct de la robinetterie équipée en régulateurs de flux céramiques est l'eau propre c'est-à-dire une eau qui ne contient pas de polluants tels que : sable tartre etc Pour cette raison il est exigé d'équiper les installations d'eau en crépines et en cas d'absence d'une telle possibilité en vannes d'arrêt individuelles avec un filtre destiné à la robinetterie En cas de résistance accrue de la commande il est interdit d'exercer un plus grand appui sur le levier car cela peut provoquer l'endommagement du régulateur de flux Dans ce cas il faut démonter le régulateur et enlever les polluants qui s'y sont rassemblés Entretenir les joints d'étanchéité avec de la vaseline ou de l'huile de moteur Nettoyage des couches externes:
éliminer les salissures ou les taches apparues suite au dépôt du tartre sur les surfaces externes de la robinetterie en la lavant uniquement avec de l'eau et du savon ; pour dissoudre le tartre utiliser du vinaigre rincer ensuite la surface avec de l'eau propre et essuyer avec un chiffon sec et doux en aucun cas il ne faut nettoyer la surface de la robinetterie avec des chiffons rugueux ou des produits de nettoyage contenant des matériaux abrasifs et des acides il est interdit d'utiliser pour le nettoyage des parties réalisées en matière plastique et vernies des produits contenant de l'alcool des substances de désinfection ou des dissolvants.

# MANUTENZIONE

La garanzia per un funzionamento corretto delle batterie equipaggiati in regolatori ceramici di portata è l'acqua pulita ossia priva di tali elementi come: sabbia incrostazione ecc In relazione a quanto suddetto si è tenuti a equipaggiare l'impianto idrico in filtri a rete nel caso in cui fosse impossibile in individuali valvole di arresto con un filtro predisposto per la batteria Nel caso in cui la resistenza di commando aumenti non è ammesso di esercitare una pressione maggiore sulla leva in quanto si può danneggiare il regolatore della portata In tal caso bisogna smontare il regolatore ed eliminare le impurità in esso accumulate Per la manutenzione delle guarnizioni usare vaselina od olio di silicone Pulizia di rivestimenti esterni:
Eliminare lo sporco o le macchie formatesi in conseguenza alla sedimentazione del calcare sulle superfici esterne della batteria lavando la batteria esclusivamente con acqua e sapone per lo scioglimento del calcare usare l'aceto in seguito sciacquare la superficie con acqua pulita ed asciugare perfettamente con un panno morbido ed asciutto Non è ammessa in alcun caso la pulizia della superficie della batteria con panni scabrosi o detergenti di pulizia che contengono sostanze abrasive e acidi Per la pulizia delle parti eseguite di materie plastiche e verniciate non è ammesso l'uso di detergenti che contengono alcol sostanze disinfettanti o solventi.

# CONSERVACIÓN

Para el buen funcionamiento de las baterías equipadas en reguladores cerámicos del flujo es necesaria el agua limpia que quiere decir el agua sin tales basuras como la arena la piedra de caldera etc Por eso es imprescindible equipar la instalación de cañerías en filtros de tela metálica y en caso de la falta de tales posibilidades en válvulas particulares cortadoras con el filtro adecuadas para la batería En caso de una resistencia aumentada del mando no se puede ejercer una presión mayor en la palanca porque esto puede provocar una avería del regulador de flujo En este caso hay que desmontar el regulador y quitar toda la basura agrupada Conservar las empaquetaduras con la vaselina o el aceite de silicona Limpieza de las superficies exteriores:
la suciedad o las manchas que se produjeron a causa de depositar el sarro en las superficies exteriores de la batería hay que quitarlas lavando la batería sólo con el agua y el jabón para diluir el sarro use vinagre después enjuague la superficie con el agua limpia y séquela con un trapo suave en cualquier caso no se puede limpiar la superficie de la batería con trapos ásperos o medios de limpieza que contienen abrasivos y ácidos para limpiar las partes hechas de materias plásticas y barnizadas no se puede usar medios que contienen alcohol sustancias desinfectante o disolventes.

# GUARANTEE:

The guarantee conditions are contained on a separate sheet.

# IN THE EVENT OF A PROBLEM:

e-mail:

# GARANTIE:

Les conditions de garantie se trouvent dans une feuille séparée.

# EN CAS DE PROBLEME:

e-mail:

# GARANTÍA:

Las condiciones de la garantía se encuentran en otra hoja

# EN CASO DE PROBLEMAS:

e-mail:

# GARANTIE:

Die Gewährleistungsbedingungen sind auf dem separaten Blatt.

# SOLLTEN PROBLEME AUFTRETEN wenden Sie sich an uns e-mail:

# GARANZIA:

Le condizioni di garanzia sono indicate sul foglio separato.

# NEL CASO IN CUI SI VERIFICHINO PROBLEMI:

e-mail:

# ГАРАНТИЯ:

Гарантийные условия на отдельном листе.

# ЕСЛИ ВОЗНИКНЕТ ПРОБЛЕМА:

e-mail:
