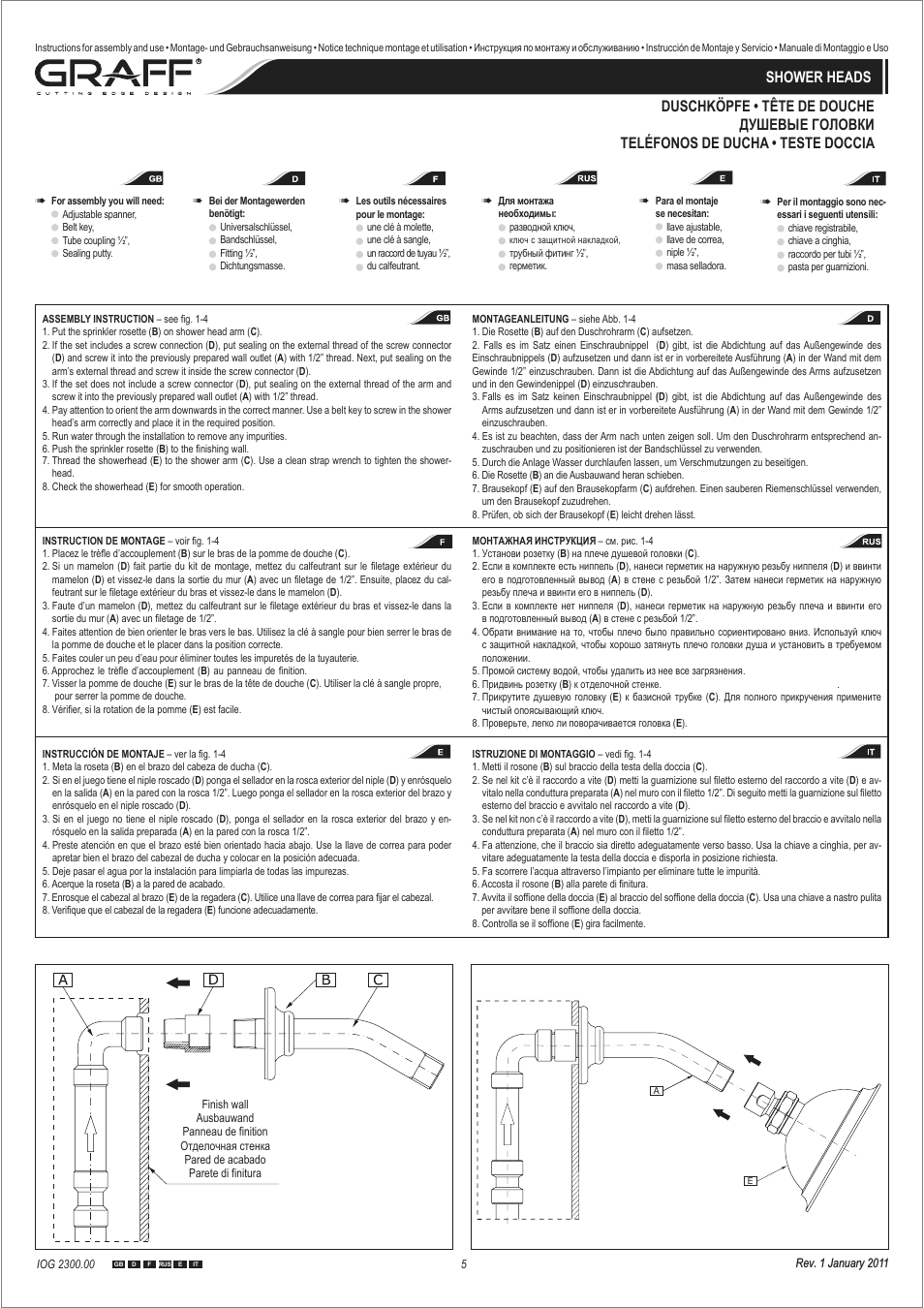

Инструкция по эксплуатации Graff SHOWER HEADS — страница 5

IOG 2300.00

MONTAGEANLEITUNG – siehe Abb 1-4 1 Die Rosette (B) auf den Duschrohrarm (C) aufsetzen. 2 Falls es im Satz einen Einschraubnippel (D) gibt ist die Abdichtung auf das Außengewinde des Einschraubnippels (D) aufzusetzen und dann ist er in vorbereitete Ausführung (A) in der Wand mit dem Gewinde 1/2” einzuschrauben Dann ist die Abdichtung auf das Außengewinde des Arms aufzusetzen und in den Gewindenippel (D) einzuschrauben. 3 Falls es im Satz keinen Einschraubnippel (D) gibt ist die Abdichtung auf das Außengewinde des

Arms aufzusetzen und dann ist er in vorbereitete Ausführung (A) in der Wand mit dem Gewinde 1/2”
einzuschrauben.

4 Es ist zu beachten dass der Arm nach unten zeigen soll Um den Duschrohrarm entsprechend anzuschrauben und zu positionieren ist der Bandschlüssel zu verwenden.

5 Durch die Anlage Wasser durchlaufen lassen um Verschmutzungen zu beseitigen. 6 Die Rosette (B 7 Brausekopf (E) auf den Brausekopfarm (C) aufdrehen Einen sauberen Riemenschlüssel verwenden um den Brausekopf zuzudrehen.

8 Prüfen ob sich der Brausekopf (E) leicht drehen lässt.

МОНТАЖНАЯ ИНСТРУКЦИЯ – cм риc 1-4 1 Установи розетку (B) на плече душевой головки (C). 2 Если в комплекте есть ниппель (D) нанеси герметик на наружную резьбу ниппеля (D) и ввинти его в подготовленный вывод (A) в стене с резьбой 1/2” Затем нанеси герметик на наружную резьбу плеча и ввинти его в ниппель (D).

3 Если в комплекте нет ниппеля (D) нанеси герметик на наружную резьбу плеча и ввинти его в подготовленный вывод (A) в стене с резьбой 1/2” 4 Обрати внимание на то чтобы плечо было правильно сориентировано вниз Используй ключ с защитной накладкой чтобы хорошо затянуть плечо головки душа и установить в требуемом положении 5 Промой систему водой чтобы удалить из нее все загрязнения. 6 Придвинь розетку (B) к отделочной стенке

7 Прикрутите душевую головку (E) к базисной трубке (C) Для полного прикручения примените чистый опоясывающий ключ.

8 Проверьте легко ли поворачивается головка (E).

ASSEMBLY INSTRUCTION – see fi g 1-4 1 Put the sprinkler rosette (B) on shower head arm (C). 2 If the set includes a screw connection (D) put sealing on the external thread of the screw connector (D) and screw it into the previously prepared wall outlet (A) with 1/2” thread Next put sealing on the arm’s external thread and screw it inside the screw connector (D).

3 If the set does not include a screw connector (D) put sealing on the external thread of the arm and screw it into the previously prepared wall outlet (A) with 1/2” thread.

4 Pay attention to orient the arm downwards in the correct manner Use a belt key to screw in the shower head’s arm correctly and place it in the required position.

5 Run water through the installation to remove any impurities. 6 Push the sprinkler rosette (B) to the fi

7 Thread the showerhead (E) to the shower arm (C) Use a clean strap wrench to tighten the showerhead.

8 Check the showerhead (E) for smooth operation.

INSTRUCTION DE MONTAGE – voir fi g 1-4 1 Placez le trèfl e d’accouplement (B) sur le bras de la pomme de douche (C). 2 Si un mamelon (D) fait partie du kit de montage mettez du calfeutrant sur le fi letage extérieur du mamelon (D) et vissez-le dans la sortie du mur (A) avec un fi letage de 1/2” Ensuite placez du calfeutrant sur le fi letage extérieur du bras et vissez-le dans le mamelon (D).

3 Faute d’un mamelon (D) mettez du calfeutrant sur le fi letage extérieur du bras et vissez-le dans la sortie du mur (A) avec un fi letage de 1/2” 4 Faites attention de bien orienter le bras vers le bas Utilisez la clй а sangle pour bien serrer le bras de la pomme de douche et le placer dans la position correcte.

5 Faites couler un peu d’eau pour éliminer toutes les impuretés de la tuyauterie. 6 Approchez le trèfl e d’accouplement (B) au panneau de fi

7 Visser la pomme de douche (E) sur le bras de la tête de douche (C) Utiliser la clй а sangle propre pour serrer la pomme de douche. 8 Vérifi er si la rotation de la pomme (E) est facile.

Для монтажа необходимы:

pазводной ключ ключ с защитной накладкой трубный фитинг ½” герметик.

Bei der Montagewerden benötigt:

Universalschlüssel Bandschlüssel Fitting ½” Dichtungsmasse.

For assembly you will need:

Adjustable spanner Belt key Tube coupling ½” Sealing putty.

Per il montaggio sono necessari i seguenti utensili:

chiave registrabile chiave a cinghia raccordo per tubi ½” pasta per guarnizioni.

Les outils nécessaires pour le montage:

une clй а molette une clй а sangle un raccord de tuyau ½” du calfeutrant.

Para el montaje se necesitan:

llave ajustable llave de correa niple ½” masa selladora.

Finish wall

Ausbauwand

Panneau de finition

Отделочная стенка

Pared de acabado

Parete di finitura

ISTRUZIONE DI MONTAGGIO – vedi fi g 1-4 1 Metti il rosone (B) sul braccio della testa della doccia (C). 2 Se nel kit c’è il raccordo a vite (D) metti la guarnizione sul fi letto esterno del raccordo a vite (D) e avvitalo nella conduttura preparata (A) nel muro con il fi letto 1/2” Di seguito metti la guarnizione sul fi letto esterno del braccio e avvitalo nel raccordo a vite (D).

3 Se nel kit non c’è il raccordo a vite (D) metti la guarnizione sul fi letto esterno del braccio e avvitalo nella conduttura preparata (A) nel muro con il fi letto 1/2” 4 Fa attenzione che il braccio sia diretto adeguatamente verso basso Usa la chiave a cinghia per avvitare adeguatamente la testa della doccia e disporla in posizione richiesta 5 Fa scorrere l’acqua attraverso l’impianto per eliminare tutte le impurità. 6 Accosta il rosone (B) alla parete di fi 7 Avvita il soffi one della doccia (E) al braccio del soffi one della doccia (C) Usa una chiave a nastro pulita per avvitare bene il soffi one della doccia.

8 Controlla se il soffi one (E) gira facilmente.

INSTRUCCIÓN DE MONTAJE – ver la fi g 1-4 1 Meta la roseta (B) en el brazo del cabeza de ducha (C). 2 Si en el juego tiene el niple roscado (D) ponga el sellador en la rosca exterior del niple (D) y enrósquelo en la salida (A) en la pared con la rosca 1/2” Luego ponga el sellador en la rosca exterior del brazo y enrósquelo en el niple roscado (D).

3 Si en el juego no tiene el niple roscado (D) ponga el sellador en la rosca exterior del brazo y enrósquelo en la salida preparada (A) en la pared con la rosca 1/2” 4 Preste atención en que el brazo esté bien orientado hacia abajo Use la llave de correa para poder apretar bien el brazo del cabezal de ducha y colocar en la posición adecuada.

5 Deje pasar el agua por la instalación para limpiarla de todas las impurezas. 6 Acerque la roseta (B 7 Enrosque el cabezal al brazo (E) de la regadera (C) Utilice una llave de correa para fi jar el cabezal. 8 Verifi que que el cabezal de la regadera (E) funcione adecuadamente.

Instructions for assembly and use • Montage und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso

DUSCHKÖPFE • TÊTE DE DOUCHE

ДУШЕВЫЕ ГОЛОВКИ

TELÉFONOS DE DUCHA • TESTE DOCCIA

SHOWER HEADS

1 January

) a la pared de acabado

nitura

nition

) an die Ausbauwand heran schieben

nishing wall
