Идентификация компонентов 8

332600B

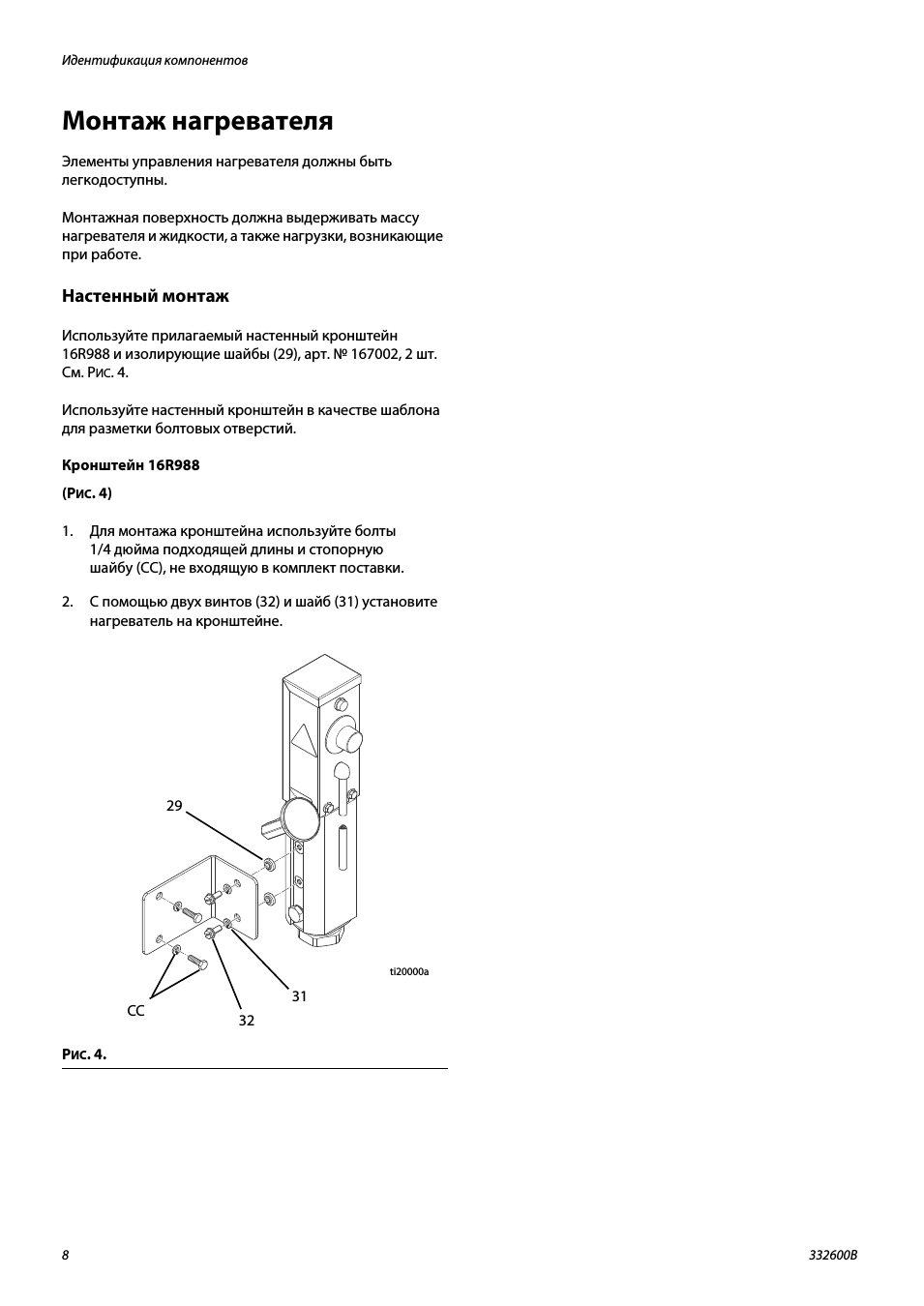

Монтаж нагревателя

Элементы управления нагревателя должны быть легкодоступны.

Монтажная поверхность должна выдерживать массу нагревателя и жидкости а также нагрузки возникающие при работе.

Настенный монтаж

Используйте прилагаемый настенный кронштейн 16R988 и изолирующие шайбы (29) арт № 167002 2 шт См Р

Используйте настенный кронштейн в качестве шаблона для разметки болтовых отверстий.

Кронштейн 16R988 (Р

1 Для монтажа кронштейна используйте болты 1/4 дюйма подходящей длины и стопорную шайбу (СС) не входящую в комплект поставки.

2 С помощью двух винтов (32) и шайб (31) установите нагреватель на кронштейне

4 ti20000a
