Установка

332600B

Установка

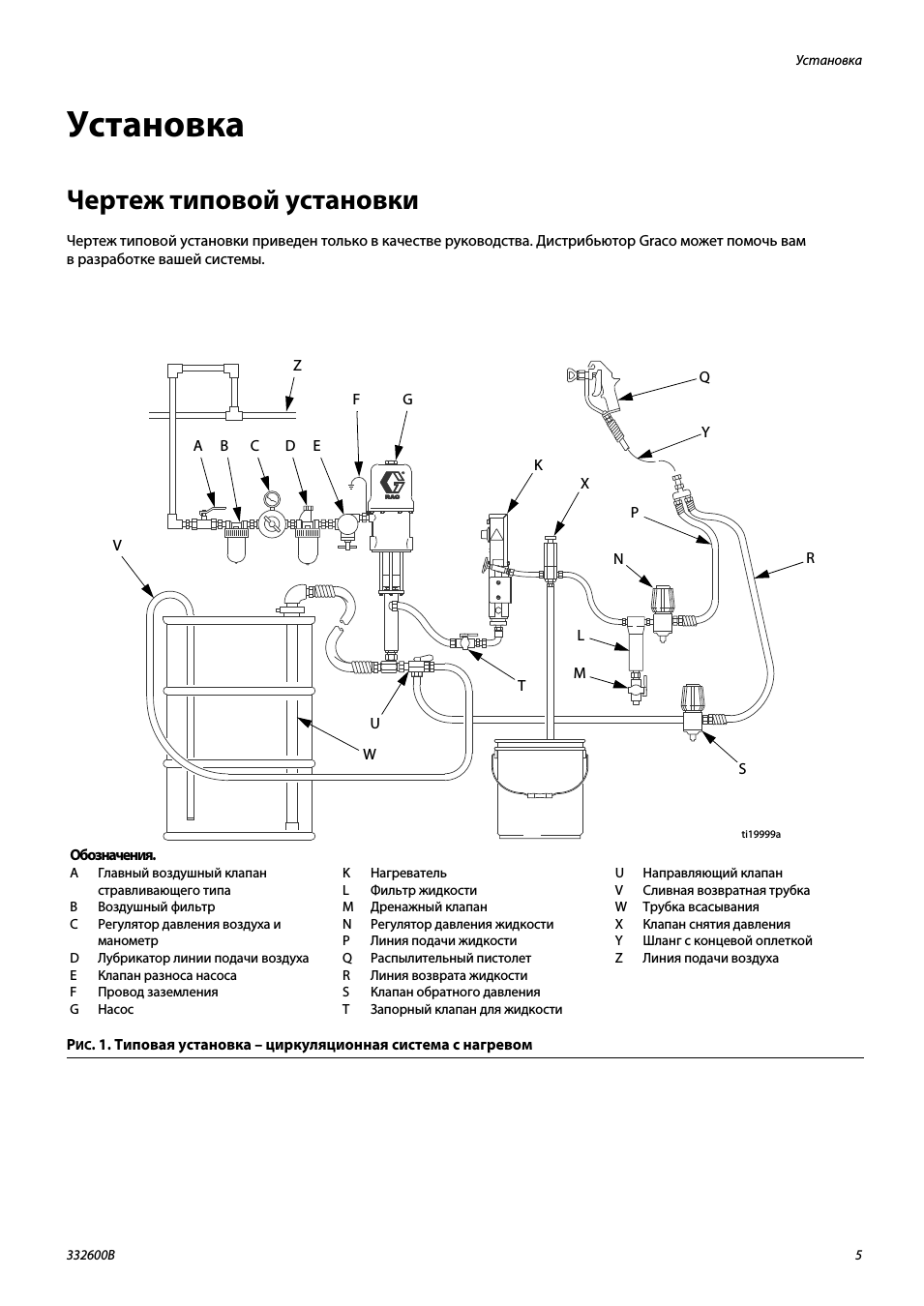

Чертеж типовой установки

Чертеж типовой установки приведен только в качестве руководства Дистрибьютор Graco может помочь вам в разработке вашей системы.

1 Типовая установка – циркуляционная система с нагревом

Обозначения.

Главный воздушный клапан стравливающего типа

Воздушный фильтр

Регулятор давления воздуха и манометр

Лубрикатор линии подачи воздуха

Клапан разноса насоса

Провод заземления

Насос

Нагреватель

Фильтр жидкости

Дренажный клапан

Регулятор давления жидкости

Линия подачи жидкости

Распылительный пистолет

Линия возврата жидкости

Клапан обратного давления

Запорный клапан для жидкости

Направляющий клапан

Сливная возвратная трубка

W Трубка всасывания X

Клапан снятия давления

Шланг с концевой оплеткой

Линия подачи воздуха
