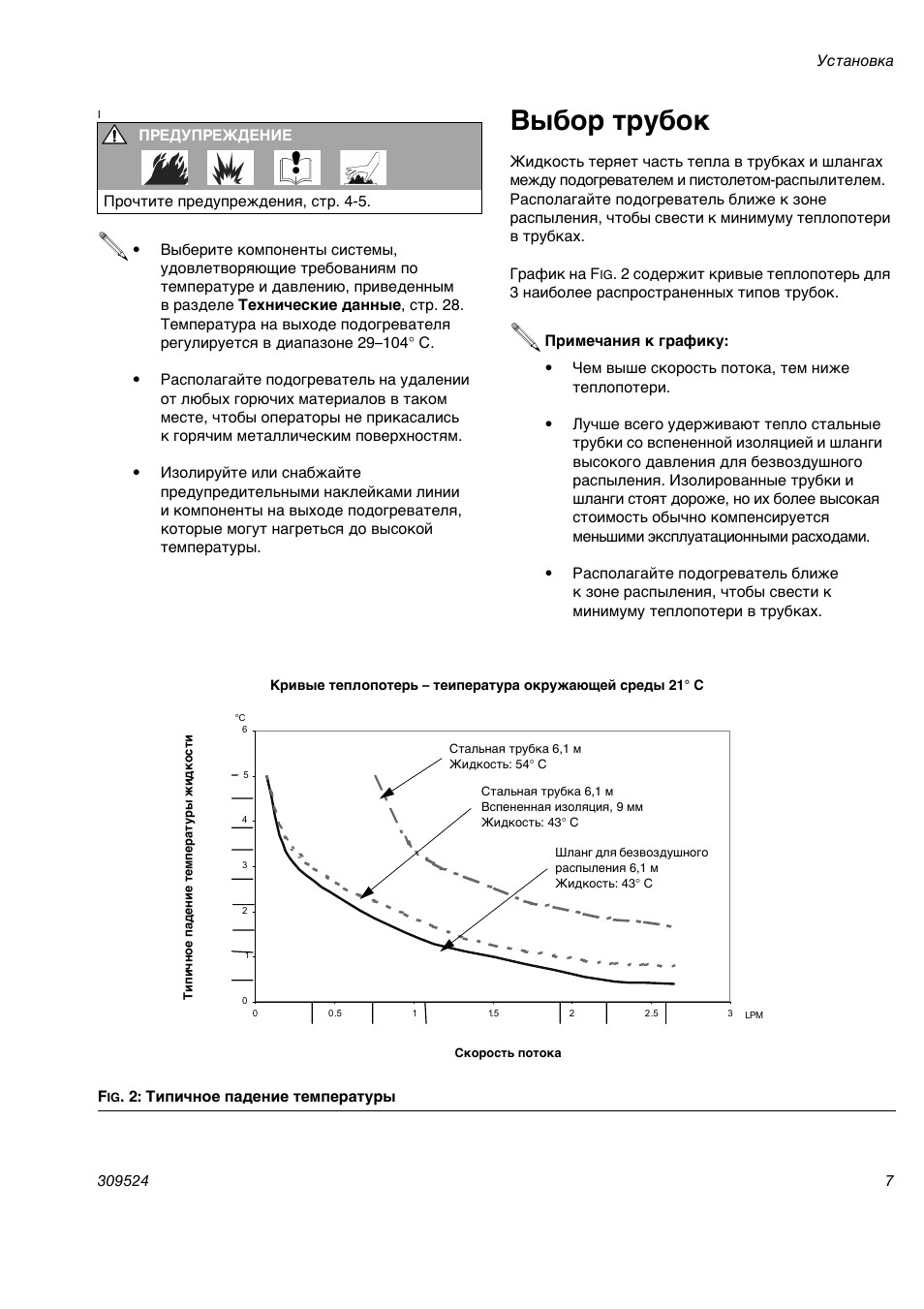

Инструкция по эксплуатации Graco VISCON HP — страница 4

Установка

309524

Выбор трубок

Жидкость теряет часть тепла в трубках и шлангах между подогревателем и пистолетом-распылителем Располагайте подогреватель ближе к зоне распыления чтобы свести к минимуму теплопотери в трубках.

График на F

2 содержит кривые теплопотерь для 3 наиболее распространенных типов трубок

ПРЕДУПРЕЖДЕНИЕ

Прочтите предупреждения стр 4-5

Выберите компоненты системы удовлетворяющие требованиям по температуре и давлению приведенным в разделе Технические данные стр 28. Температура на выходе подогревателя регулируется в диапазоне 29—104° C.

Располагайте подогреватель на удалении от любых горючих материалов в таком месте чтобы операторы не прикасались к горячим металлическим поверхностям.

Изолируйте или снабжайте предупредительными наклейками линии и компоненты на выходе подогревателя которые могут нагреться до высокой температуры.

Примечания к графику:

Чем выше скорость потока тем ниже теплопотери.

Лучше всего удерживают тепло стальные трубки со вспененной изоляцией и шланги высокого давления для безвоздушного распыления Изолированные трубки и шланги стоят дороже но их более высокая стоимость обычно компенсируется меньшими эксплуатационными расходами.

Располагайте подогреватель ближе к зоне распыления чтобы свести к минимуму теплопотери в трубках.

2: Типичное падение температуры

Кривые теплопотерь теипература окружающей среды 21° C

Ти пи чное падени е темпер атуры жи дк ости

Скорость потока

Стальная трубка 6,1 м Жидкость: 54° C

Стальная трубка 6,1 м Вспененная изоляция 9 мм Жидкость: 43° C

Шланг для безвоздушного распыления 6,1 м Жидкость: 43° C
