Установка 6

309524

Установка

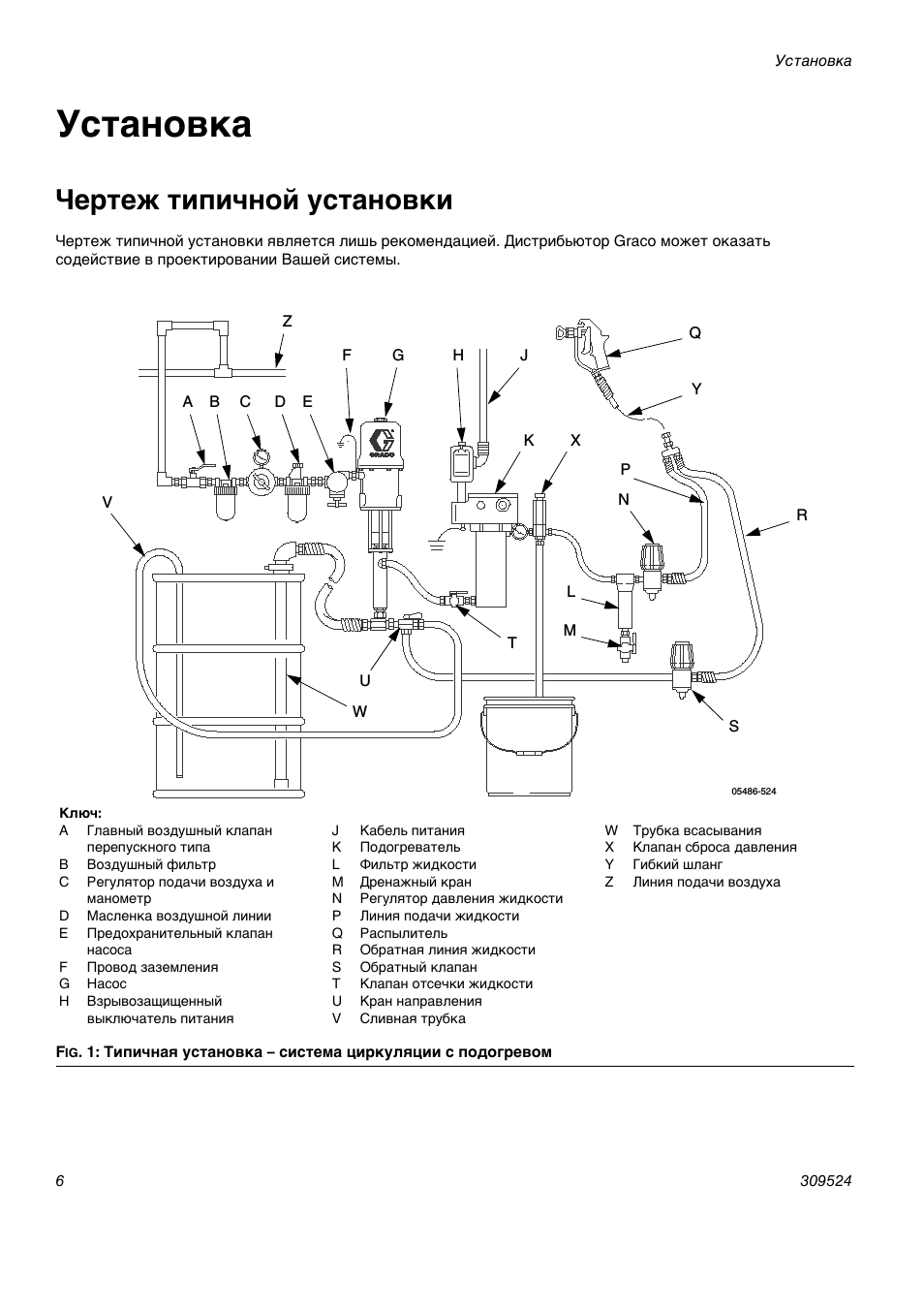

Чертеж типичной установки

Чертеж типичной установки является лишь рекомендацией Дистрибьютор Graco может оказать содействие в проектировании Вашей системы.

1: Типичная установка система циркуляции с подогревом

Ключ:
A

Главный воздушный клапан перепускного типа

Воздушный фильтр

Регулятор подачи воздуха и манометр

Масленка воздушной линии

Предохранительный клапан насоса

Провод заземления

Насос

Взрывозащищенный выключатель питания

Кабель питания

Подогреватель

Фильтр жидкости

Дренажный кран

Регулятор давления жидкости

Линия подачи жидкости

Распылитель

Обратная линия жидкости

Обратный клапан

Клапан отсечки жидкости

Кран направления

Сливная трубка

Трубка всасывания

Клапан сброса давления

Гибкий шланг

Линия подачи воздуха

05486-524
