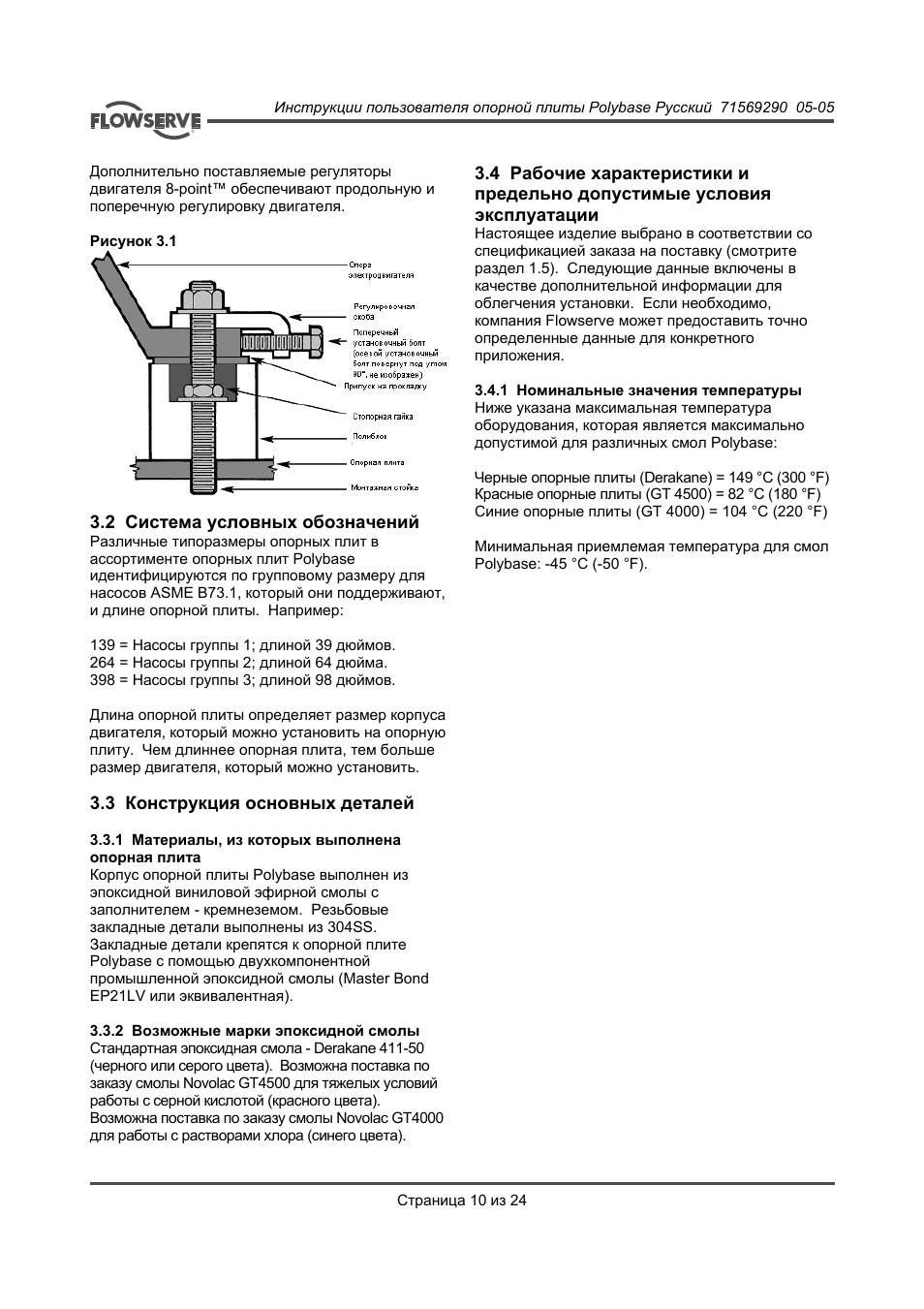

Инструкции пользователя опорной плиты Polybase Pусский 71569290 05-05

Страница 10 из 24

Дополнительно поставляемые регуляторы двигателя 8-point™ обеспечивают продольную и поперечную регулировку двигателя Рисунок 3.1 3.2 Система условных обозначений

Различные типоразмеры опорных плит в ассортименте опорных плит Polybase идентифицируются по групповому размеру для насосов ASME B73.1 который они поддерживают и длине опорной плиты Например:
139 = Насосы группы 1; длиной 39 дюймов. 264 = Насосы группы 2; длиной 64 дюйма. 398 = Насосы группы 3; длиной 98 дюймов Длина опорной плиты определяет размер корпуса двигателя который можно установить на опорную плиту Чем длиннее опорная плита тем больше размер двигателя который можно установить.

3.3 Конструкция основных деталей

3.3.1 Материалы из которых выполнена опорная плита Корпус опорной плиты Polybase выполнен из эпоксидной виниловой эфирной смолы с заполнителем кремнеземом Резьбовые закладные детали выполнены из 304SS. Закладные детали крепятся к опорной плите Polybase с помощью двухкомпонентной промышленной эпоксидной смолы (Master Bond EP21LV или эквивалентная). 3.3.2 Возможные марки эпоксидной смолы Стандартная эпоксидная смола Derakane 411-50 (черного или серого цвета) Возможна поставка по заказу смолы Novolac GT4500 для тяжелых условий работы с серной кислотой (красного цвета). Возможна поставка по заказу смолы Novolac GT4000 для работы с растворами хлора (синего цвета) 3.4 Рабочие характеристики и предельно допустимые условия эксплуатации

Настоящее изделие выбрано в соответствии со спецификацией заказа на поставку (смотрите раздел 1.5) Следующие данные включены в качестве дополнительной информации для облегчения установки Если необходимо компания Flowserve может предоставить точно определенные данные для конкретного приложения. 3.4.1 Номинальные значения температуры Ниже указана максимальная температура оборудования которая является максимально допустимой для различных смол Polybase:
Черные опорные плиты (Derakane) = 149 °C (300 °F)
Красные опорные плиты (GT 4500) = 82 °C (180 °F)
Синие опорные плиты (GT 4000) = 104 °C (220 °F)
Минимальная приемлемая температура для смол Polybase: 45 °C (-50 °F).
