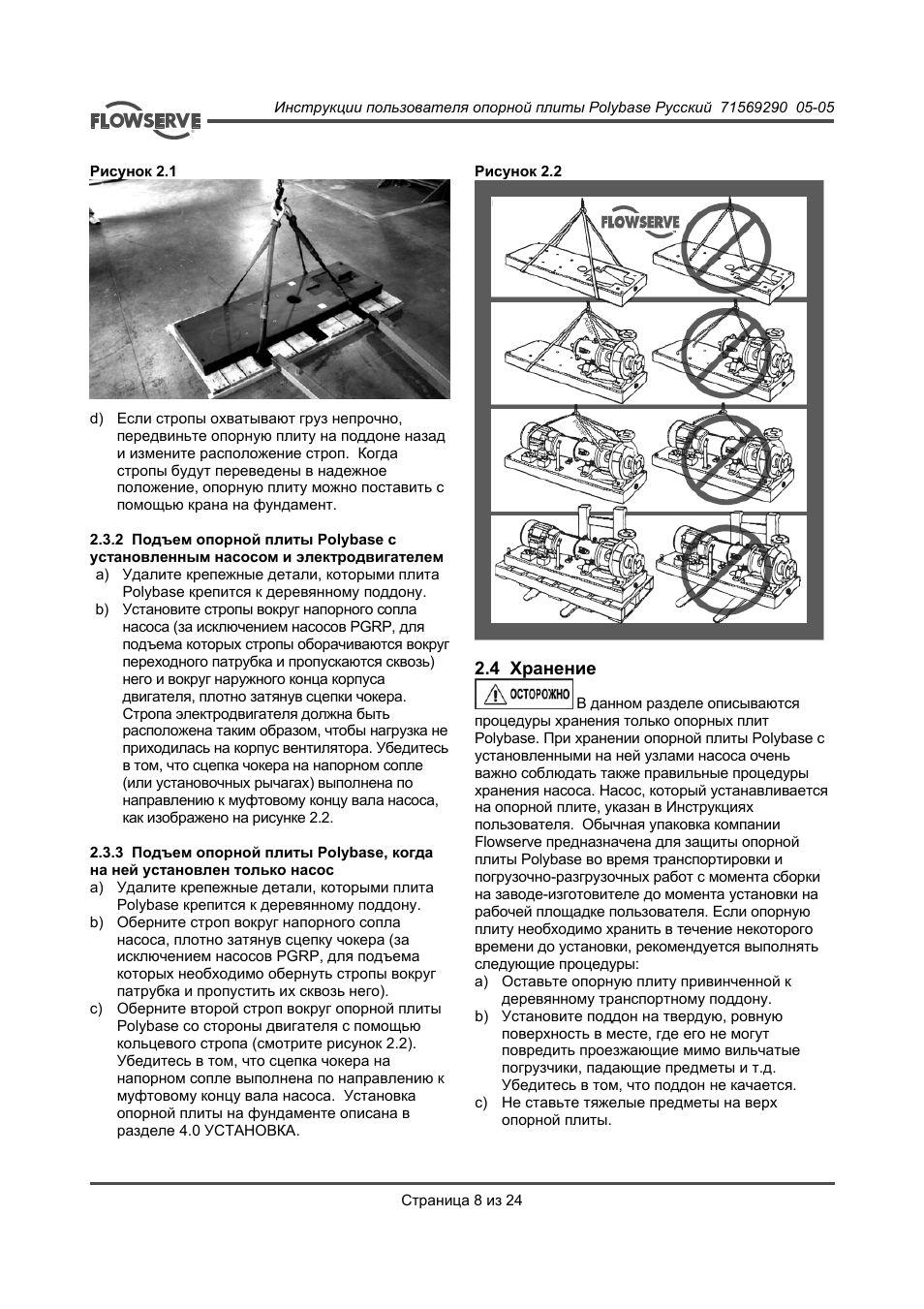

Инструкции пользователя опорной плиты Polybase Pусский 71569290 05-05

Страница 8 из 24

Рисунок 2.1 d) Если стропы охватывают груз непрочно передвиньте опорную плиту на поддоне назад и измените расположение строп Когда стропы будут переведены в надежное положение опорную плиту можно поставить с помощью крана на фундамент

2.3.2 Подъем опорной плиты Polybase с установленным насосом и электродвигателем a) Удалите крепежные детали которыми плита

Polybase крепится к деревянному поддону b) Установите стропы вокруг напорного сопла насоса (за исключением насосов PGRP для подъема которых стропы оборачиваются вокруг переходного патрубка и пропускаются сквозь)
него и вокруг наружного конца корпуса двигателя плотно затянув сцепки чокера Стропа электродвигателя должна быть расположена таким образом чтобы нагрузка не приходилась на корпус вентилятора Убедитесь в том что сцепка чокера на напорном сопле (или установочных рычагах) выполнена по направлению к муфтовому концу вала насоса как изображено на рисунке 2.2

2.3.3 Подъем опорной плиты Polybase когда на ней установлен только насос a) Удалите крепежные детали которыми плита

Polybase крепится к деревянному поддону b) Оберните строп вокруг напорного сопла насоса плотно затянув сцепку чокера (за исключением насосов PGRP для подъема которых необходимо обернуть стропы вокруг патрубка и пропустить их сквозь него) c) Оберните второй строп вокруг опорной плиты

Polybase со стороны двигателя с помощью кольцевого стропа (смотрите рисунок 2.2). Убедитесь в том что сцепка чокера на напорном сопле выполнена по направлению к муфтовому концу вала насоса Установка опорной плиты на фундаменте описана в разделе 4.0 УСТАНОВКА

Рисунок 2.2 2.4 Хранение

В данном разделе описываются процедуры хранения только опорных плит Polybase При хранении опорной плиты Polybase с установленными на ней узлами насоса очень важно соблюдать также правильные процедуры хранения насоса Насос который устанавливается на опорной плите указан в Инструкциях пользователя Обычная упаковка компании Flowserve предназначена для защиты опорной плиты Polybase во время транспортировки и погрузочно-разгрузочных работ с момента сборки на заводе-изготовителе до момента установки на рабочей площадке пользователя Если опорную плиту необходимо хранить в течение некоторого времени до установки рекомендуется выполнять следующие процедуры:
a) Оставьте опорную плиту привинченной к деревянному транспортному поддону b) Установите поддон на твердую ровную поверхность в месте где его не могут повредить проезжающие мимо вильчатые погрузчики падающие предметы и т.д Убедитесь в том что поддон не качается c) Не ставьте тяжелые предметы на верх опорной плиты
