G4E Европа

ЭКСПЛУАТАЦИЯ ТЕХОБСЛУЖИВАНИЕ G4E

РАЗДЕЛ III

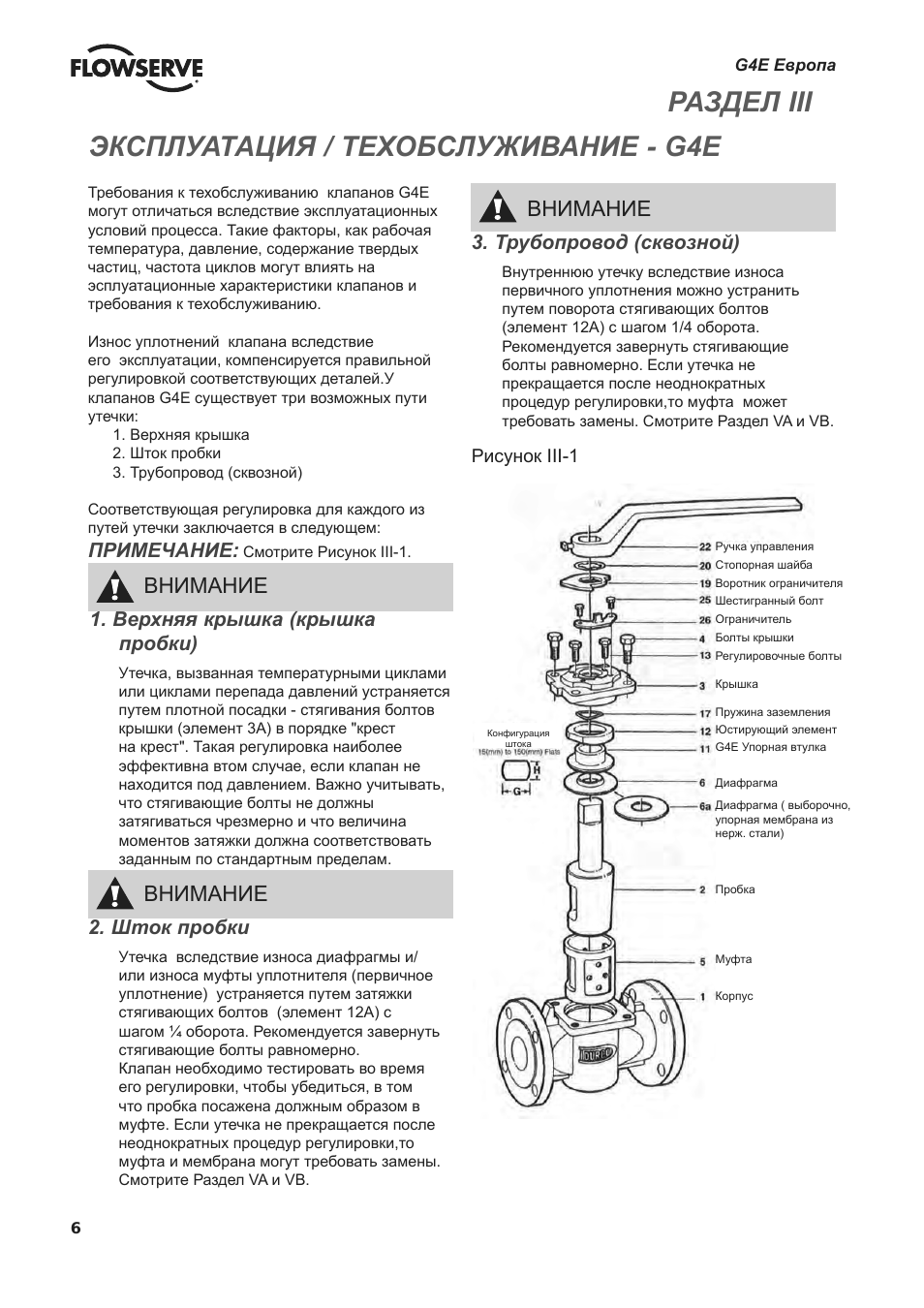

Рисунок III-1

Требования к техобслуживанию клапанов G4E могут отличаться вследствие эксплуатационных условий процесса Такие факторы как рабочая температура давление содержание твердых частиц частота циклов могут влиять на эсплуатационные характеристики клапанов и требования к техобслуживанию.

Износ уплотнений клапана вследствие его эксплуатации компенсируется правильной регулировкой соответствующих деталей.У клапанов G4E существует три возможных пути утечки:

1 Верхняя крышка

2 Шток пробки

3 Трубопровод (сквозной)

Соответствующая регулировка для каждого из путей утечки заключается в следующем:

ПРИМЕЧАНИЕ:

Смотрите Рисунок III-1.

ВНИМАНИЕ 1 Верхняя крышка (крышка пробки)

Утечка вызванная температурными циклами или циклами перепада давлений устраняется путем плотной посадки стягивания болтов крышки (элемент 3A) в порядке "крест на крест" Такая регулировка наиболее эффективна втом случае если клапан не находится под давлением Важно учитывать что стягивающие болты не должны затягиваться чрезмерно и что величина моментов затяжки должна соответствовать заданным по стандартным пределам.

ВНИМАНИЕ

2 Шток пробки

Утечка вследствие износа диафрагмы и/

или износа муфты уплотнителя (первичное уплотнение) устраняется путем затяжки стягивающих болтов (элемент 12A) с шагом ¼ оборота Рекомендуется завернуть стягивающие болты равномерно.

Клапан необходимо тестировать во время его регулировки чтобы убедиться в том что пробка посажена должным образом в муфте Если утечка не прекращается после неоднократных процедур регулировки,то муфта и мембрана могут требовать замены

Смотрите Раздел VA и VB.

ВНИМАНИЕ 3 Трубопровод (сквозной)

Внутреннюю утечку вследствие износа первичного уплотнения можно устранить путем поворота стягивающих болтов (элемент 12A) с шагом 1/4 оборота

Рекомендуется завернуть стягивающие болты равномерно Если утечка не прекращается после неоднократных процедур регулировки,то муфта может требовать замены Смотрите Раздел VA и VB.

Ручка управления Стопорная шайба Воротник ограничителя Шестигранный болт Ограничитель Болты крышки Регулировочные болты

Крышка

Пружина заземления Юстирующий элемент G4E Упорная втулка

Диафрагма Диафрагма ( выборочно упорная мембрана из нерж стали)

Пробка

Муфта

Корпус

Конфигурация штока
