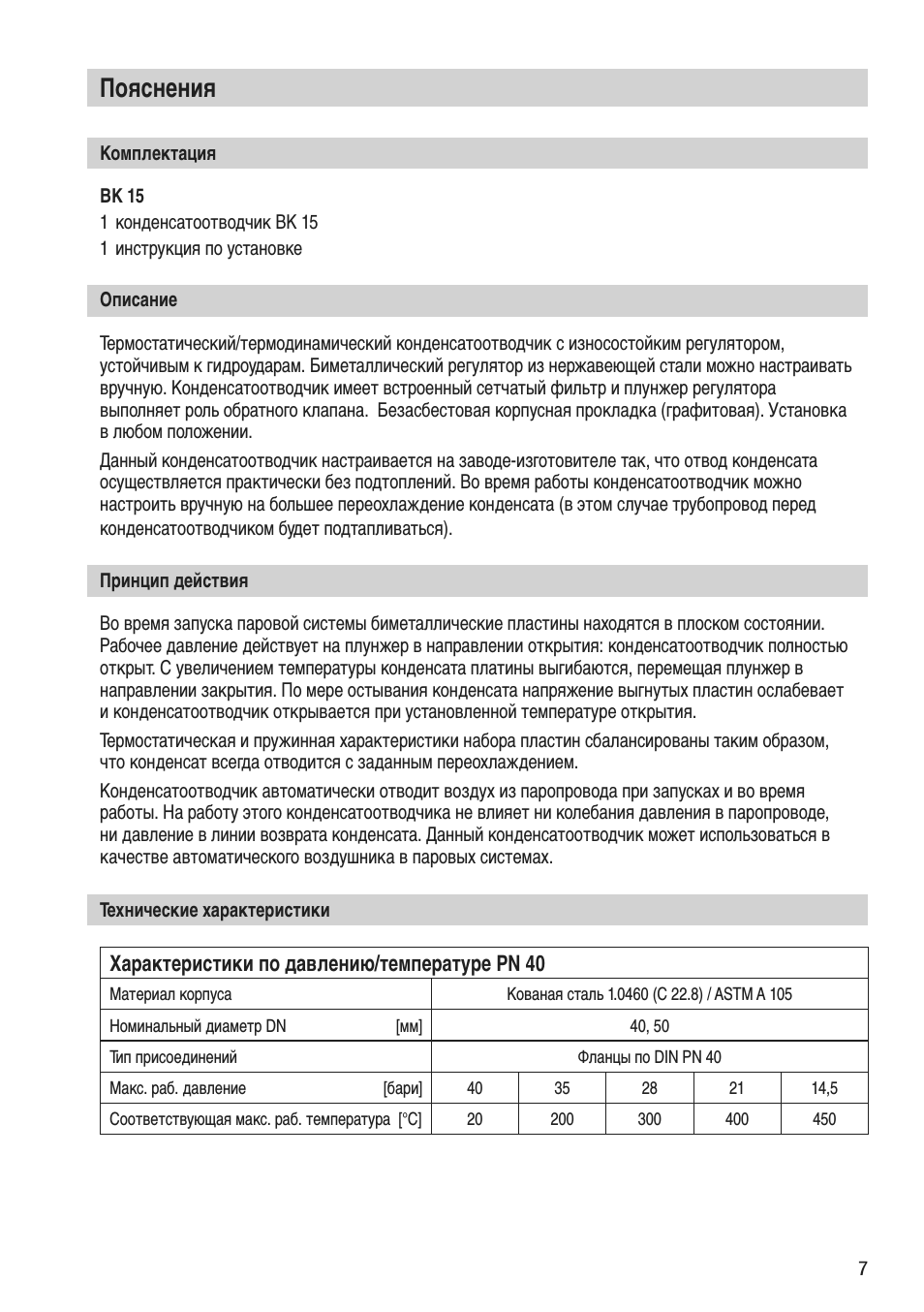

Инструкция по эксплуатации Flowserve BK15 — страница 5

Пояснения

Комплектация

BK 15 1 конденсатоотводчик BK 15 1 инструкция по установке

Описание

Термостатический/термодинамический конденсатоотводчик с износостойким регулятором устойчивым к гидроударам Биметаллический регулятор из нержавеющей стали можно настраивать вручную Конденсатоотводчик имеет встроенный сетчатый фильтр и плунжер регулятора выполняет роль обратного клапана Безасбестовая корпусная прокладка (графитовая) Установка в любом положении Данный конденсатоотводчик настраивается на заводе-изготовителе так что отвод конденсата осуществляется практически без подтоплений Во время работы конденсатоотводчик можно настроить вручную на большее переохлаждение конденсата (в этом случае трубопровод перед конденсатоотводчиком будет подтапливаться).

Принцип действия

Во время запуска паровой системы биметаллические пластины находятся в плоском состоянии

Рабочее давление действует на плунжер в направлении открытия: конденсатоотводчик полностью открыт С увеличением температуры конденсата платины выгибаются перемещая плунжер в направлении закрытия По мере остывания конденсата напряжение выгнутых пластин ослабевает и конденсатоотводчик открывается при установленной температуре открытия Термостатическая и пружинная характеристики набора пластин сбалансированы таким образом что конденсат всегда отводится с заданным переохлаждением Конденсатоотводчик автоматически отводит воздух из паропровода при запусках и во время работы На работу этого конденсатоотводчика не влияет ни колебания давления в паропроводе ни давление в линии возврата конденсата Данный конденсатоотводчик может использоваться в качестве автоматического воздушника в паровых системах.

Технические характеристики

Xapaктеристики по дaвлению/тeмпepaтype PN 40

Материал корпуса

Кованая cталь 1.0460 (C 22.8) ASTM A 105

Номинальный диаметр DN [мм]

40 50

Тип приcoeдинений

Фланцы по DIN РN 40

Макс раб давление [бари]

14,5

Соответствующая макс раб температура [°С]
