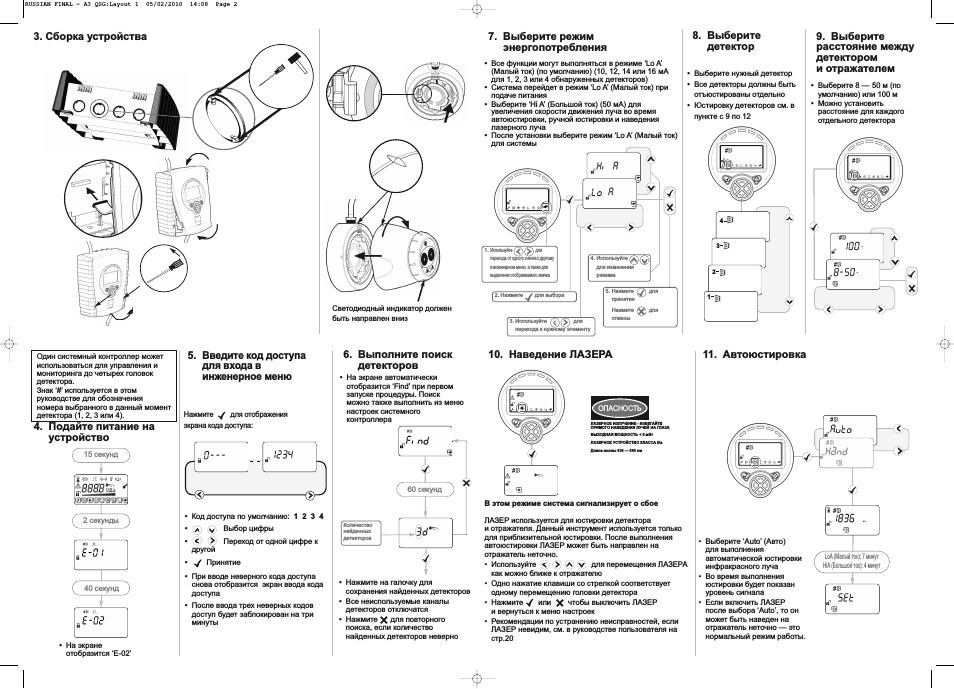

Инструкция по эксплуатации Fire Fighting Enterprises FIRERAY 5000 4-Head (Legacy) — страница 2

• Все функции могут выполняться в режиме ‘Lo A’

(Малый ток) (по умолчанию) (10 12 14 или 16 мА

для 1 2 3 или 4 обнаруженных детекторов)

• Система перейдет в режим ‘Lo A’ (Малый ток) при подаче питания

• Выберите ‘Hi A’ (Большой ток) (50 мА) для увеличения скорости движения луча во время автоюстировки ручной юстировки и наведения лазерного луча

• После установки выберите режим ‘Lo A’ (Малый ток)

для системы

7 Выберите режим энергопотребления

1 Используйте для перехода от одного значка к другому в инженерном меню а также для выделения отображаемого значка

3 Используйте для перехода к нужному элементу

2 Нажмите для выбора

4 Используйте для изменения режима

5 Нажмите для принятия Нажмите для отмены

• Выберите 8 50 м (по умолчанию) или 100 м

• Можно установить расстояние для каждого отдельного детектора

9 Выберите расстояние между детектором и отражателем

• Выберите нужный детектор

• Все детекторы должны быть отъюстированы отдельно

• Юстировку детекторов см в пункте с 9 по 12

8 Выберите детектор

В этом режиме система сигнализирует о сбое

ЛАЗЕР используется для юстировки детектора и отражателя Данный инструмент используется только для приблизительной юстировки После выполнения автоюстировки ЛАЗЕР может быть направлен на отражатель неточно.

• Используйте для перемещения ЛАЗЕРА

как можно ближе к отражателю

• Одно нажатие клавиши со стрелкой соответствует одному перемещению головки детектора

• Нажмите или чтобы выключить ЛАЗЕР

и вернуться к меню настроек

• Рекомендации по устранению неисправностей если

ЛАЗЕР невидим см в руководстве пользователя на стр.20

ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ ИЗБЕГАЙТЕ

ПРЯМОГО НАВЕДЕНИЯ ЛУЧЕЙ НА ГЛАЗА
ВЫХОДНАЯ МОЩНОСТЬ

ОПАСНОСТЬ

10 Наведение ЛАЗЕРА

• Выберите ‘Auto’ (Авто)

для выполнения автоматической юстировки инфракрасного луча

• Во время выполнения юстировки будет показан уровень сигнала

• Если включить ЛАЗЕР

после выбора ‘Auto’ то он может быть наведен на отражатель неточно это нормальный режим работы.

11 Автоюстировка

LoA(Малый ток): 7 минут

HiA(Большой ток): 4 минут

5 Введите код доступа для входа в инженерное меню

4 Подайте питание на устройство

• На экране отобразится ‘E-02’

2 секунды

15 секунд

40 секунд

• Код доступа по умолчанию: 1 2 3 4 •

Выбор цифры

Переход от одной цифре к другой

Принятие

Один системный контроллер может использоваться для управления и мониторинга до четырех головок детектора.

Знак ‘#’ используется в этом руководстве для обозначения номера выбранного в данный момент детектора (1 2 3 или 4).

Светодиодный индикатор должен быть направлен вниз

3 Сборка устройства

• При вводе неверного кода доступа снова отобразится экран ввода кода доступа

• После ввода трех неверных кодов доступ будет заблокирован на три минуты

6 Выполните поиск детекторов

60 секунд

• Нажмите на галочку для сохранения найденных детекторов

• Все неиспользуемые каналы детекторов отключатся

• Нажмите для повторного поиска если количество найденных детекторов неверно

Количество найденных детекторов

• На экране автоматически отобразится ‘Find’ при первом запуске процедуры Поиск можно также выполнить из меню настроек системного контроллера

Нажмите для отображения экрана кода доступа:
