1 Общая информация
• Убедитесь что расстояние луча от потолка соответствует местным нормам
• Расположите луч как можно выше но с учетом того что расстояние от детектора до потолка не должно быть меньше 0,5 м
• Установите детектор и отражатель непосредственно напротив другдруга
• НЕ размещайте детектор в помещениях в которых люди или объекты могут попадать в зону прохождения луча
• Не располагайте два детектора напротив друг друга
• Светодиодный индикатор должен быть направлен вниз
18 50 м = 1
50 100 м = 4
8 18 м = 1
Используйте маску короткого диапазона
50cm
8-100m
50cm
Убедитесь что детектор отражатель установлены напротив друг друга в зоне прямой видимости
Закрепите устройства на твердой поверхности (несущая стена или балка)
50 см
50 см
8 100 м
Подключение для остальных системных контроллеров (при использовании более одного системного контроллера в зоне) (Не для использования в установках в регионах на которые распространяются требования UL (Лаборатории по технике безопасности (США)) Пожалуйста обратитесь к прилагаемому компакт-диску за информацией о подключении нескольких системных контроллеров в установках в регионах на которые распространяются требования UL)
Подключение для одинарного или последнего системного контроллера в одной зоне
ЗОНА
ЗОНА +
ИСТОЧНИК ПИТАНИЯ
ИСТОЧНИК ПИТАНИЯ +
ЗАЗЕМЛЕНИЕ/ЗАЩИТНЫЙЭКРАН
Компоненты не входящие в комплект поставки (обратитесь к производителю панели управления пожарной сигнализации за номинальными параметрами):
• *Резистор пожарной сигнализации (для некоторых зон и модулей интерфейса переключателя не требуется резистор пожарной сигнализации; замените резистор на перемычку.)
• Соединительный диод детектора
• Концевой компонент (‘EOL’)
• Проверьте правильность подключения пожарной сигнализации и сигнализации сбоя к панели пожарной сигнализации
• ВСЕГДА используйте отдельные экранированные кабели с двумя сердечниками для каждой головки детектора
• ОСТОРОЖНО: для мониторинга системы запрещается использовать замкнутые проводники от каких-либо контактов Для мониторинга соединений прокладывается разомкнутый проводник.
Подайте напряжение от 5 В до
40 В на контакт
‘Ext Reset’
как минимум на 2 секунды чтобы выполнить сброс режима с фиксацией в пожарной ситуации
DET 1
DET 2
DET 3
DET 4
14 В 28 В
постоянный ток
FIRE
ConA
Fire
Resistor
Fire
Resistor
Reset
Reset
Концевой компонент (‘EOL’)
COM N/C
N/O COM N/C
FAULT
ConB
FIRE
ConA
N/O COM N/C
N/O COM N/C
FAULT
ConB

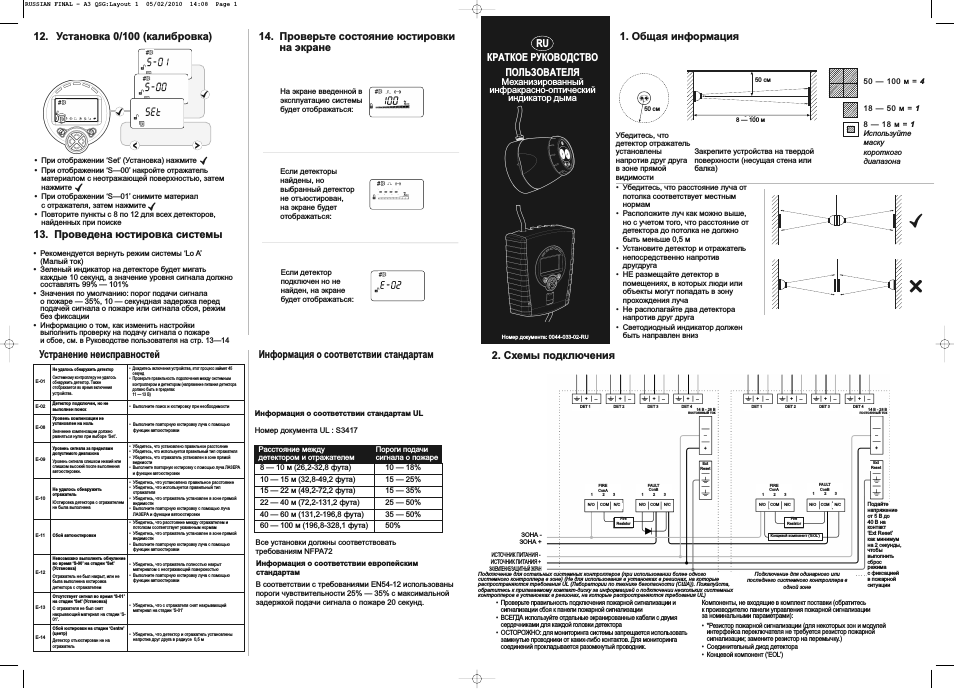

КРАТКОЕ РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Механизированный инфракрасно-оптический индикатор дыма
2 Схемы подключения
Номер документа: 0044-033-02-RU
• При отображении ‘Set’ (Установка) нажмите
• При отображении ‘S—00’ накройте отражатель материалом с неотражающей поверхностью затем нажмите
• При отображении ‘S—01’ снимите материал с отражателя затем нажмите
• Повторите пункты с 8 по 12 для всех детекторов найденных при поиске
12 Установка 0/100 (калибровка)
13 Проведена юстировка системы
• Рекомендуется вернуть режим системы ‘Lo A’
(Малый ток)
• Зеленый индикатор на детекторе будет мигать каждые 10 секунд а значение уровня сигнала должно составлять 99% 101%
• Значения по умолчанию: порог подачи сигнала о пожаре 35% 10 секундная задержка перед подачей сигнала о пожаре или сигнала сбоя режим без фиксации
• Информацию о том как изменить настройки выполнить проверку на подачу сигнала о пожаре и сбое см в Руководстве пользователя на стр 13—14
14 Проверьте состояние юстировки на экране
На экране введенной в эксплуатацию системы будет отображаться:
Если детекторы найдены но выбранный детектор не отъюстирован на экране будет отображаться:
Если детектор подключен но не найден на экране будет отображаться:
Информация о соответствии европейским стандартам В соответствии с требованиями EN54-12 использованы пороги чувствительности 25% 35% с максимальной задержкой подачи сигнала о пожаре 20 секунд.
Информация о соответствии стандартам UL
Номер документа UL : S3417
Расстояние между детектором и отражателем
Пороги подачи сигнала о пожаре
8 10 м (26,2-32,8 фута)
10 18%
10 15 м (32,8-49,2 фута)
15 25%
15 22 м (49,2-72,2 фута)
15 35%
22 40 м (72,2-131,2 фута)
25 50%
40 60 м (131,2-196,8 фута)
35 50%
60 100 м (196,8-328,1 фута)
Все установки должны соответствовать требованиям NFPA72
Информация о соответствии стандартам
Устранение неисправностей
E-01
Не удалось обнаружить детектор Системному контроллеру не удалось обнаружить детектор Также отображается во время включения устройства.
• Дождитесь включения устройства этот процесс займет 45
секунд
• Проверьте правильность подключения между системным контроллером и детектором (напряжение питания детектора должно быть в пределах
11 13 В)
E-02
Детектор подключен но не выполнен поиск
• Выполните поиск и юстировку при необходимости
E-08
Уровень компенсации не установлен на ноль Значение компенсации должно равняться нулю при выборе ‘Set’.
• Выполните повторную юстировку луча с помощью функции автоюстировки
E-09
Уровень сигнала за пределами допустимого диапазона Уровень сигнала слишком низкий или слишком высокий после выполнения автоюстировки.
• Убедитесь что установлено правильное расстояние
• Убедитесь что используется правильный тип отражателя
• Убедитесь что отражатель установлен в зоне прямой видимости
• Выполните повторную юстировку с помощью луча ЛАЗЕРА
и функции автоюстировки
E-10
Не удалось обнаружить отражатель Юстировка детектора с отражателем не была выполнена
• Убедитесь что установлено правильное расстояние
• Убедитесь что используется правильный тип отражателя
• Убедитесь что отражатель установлен в зоне прямой видимости
• Выполните повторную юстировку с помощью луча
ЛАЗЕРА и функции автоюстировки
E-11
Сбой автоюстировки
• Убедитесь что расстояние между отражателем и потолком соответствует указанным нормам
• Убедитесь что отражатель установлен в зоне прямой видимости
• Выполните повторную юстировку луча с помощью функции автоюстировки
E-12
Невозможно выполнить обнуление во время ‘S-00’ на стадии ‘Set’
(Установка)
Отражатель не был накрыт или не была выполнена юстировка детектора с отражателем
• Убедитесь что отражатель полностью накрыт материалом с неотражающей поверхностью
• Выполните повторную юстировку луча с помощью функции автоюстировки
E-13
Отсутствует сигнал во время ‘S-01’
на стадии ‘Set’ (Установка)
С отражателя не был снят накрывающий материал на стадии ‘S-
01’.
• Убедитесь что с отражателя снят накрывающий материал на стадии ‘S-01’
E-14
Сбой юстировки на стадии ‘Centre’
(центр)
Детектор отъюстирован не на отражатель
• Убедитесь что детектор и отражатель установлены напротив друг друга в радиусе 0,5 м
DET 1
DET 2
DET 3
DET 4
14 В 28 В
постоянный ток
RUSSIAN FINAL A3 QSG:Layout 1 05/02/2010 14:08 Page 1
