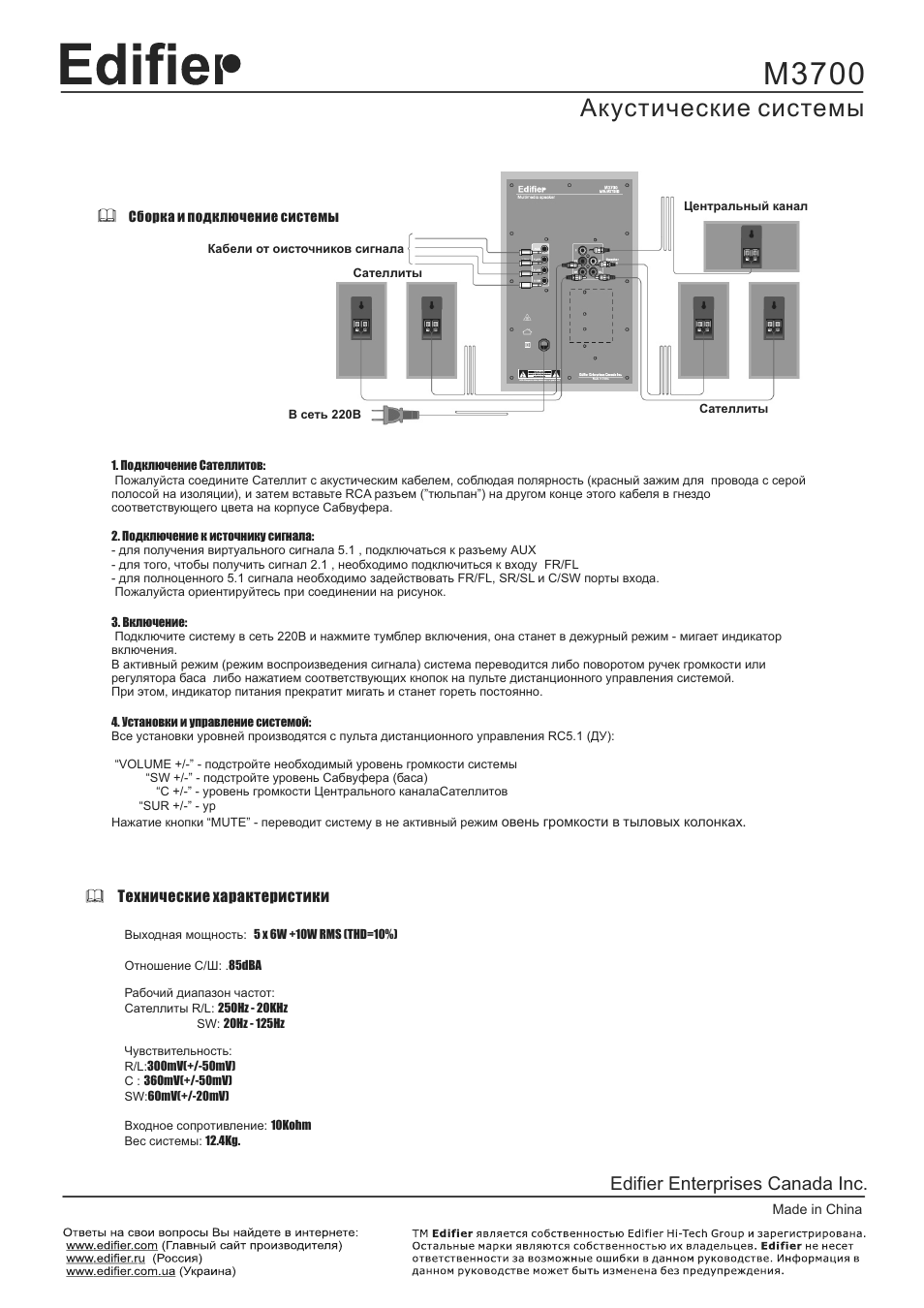

Инструкция по эксплуатации Edifier M3700 — страница 4

Made in China

Edifier Enterprises Canada Inc.

Акустические системы

M3700

Технические характеристики

Выходная мощность: 5 x 6W +10W RMS (THD=10%)

Отношение С/Ш: 85dBA

Рабочий диапазон частот:
Сателлиты R/L: 250Hz 20KHz SW: 20Hz 125Hz

Чувствительность:
R/L:300mV(+ 50mV)
C : 360mV(+ 50mV)
SW:60mV(+ 20mV)

Входное сопротивление: 10Kohm Вес системы: 12.4Kg.

1 Подключение Сателлитов:
Пожалуйста соедините Сателлит с акустическим кабелем соблюдая полярность (красный зажим для провода с серой полосой на изоляции) и затем вставьте RCA разъем (”тюльпан”) на другом конце этого кабеля в гнездо соответствующего цвета на корпусе Сабвуфера.

2 Подключение к источнику сигнала:
для получения виртуального сигнала 5.1 подключаться к разъему AUX
для того чтобы получить сигнал 2.1 необходимо подключиться к входу FR/FL
для полноценного 5.1 сигнала необходимо задействовать FR/FL SR/SL è C/SW порты входа Пожалуйста ориентируйтесь при соединении на рисунок.

3 Включение:
Подключите систему в сеть 220В и нажмите тумблер включения она станет в дежурный режим мигает индикатор включения В активный режим (режим воспроизведения сигнала) система переводится либо поворотом ручек громкости или регулятора баса либо нажатием соответствующих кнопок на пульте дистанционного управления системой При этом индикатор питания прекратит мигать и станет гореть постоянно 4 Установки и управление системой:
Все установки уровней производятся с пульта дистанционного управления RC5.1 (ÄÓ):

“VOLUME + ” подстройте необходимый уровень громкости системы “SW + ” подстройте уровень Сабвуфера (баса)
“С + ” уровень громкости Центрального каналаСателлитов “SUR + ” ур Нажатие кнопки “MUTE” переводит систему в не активный режим овень громкости в тыловых колонках.

Сборка и подключение системы

Кабели от оисточников сигнала

В сеть 220В

Сателлиты

Сателлиты

Центральный канал
