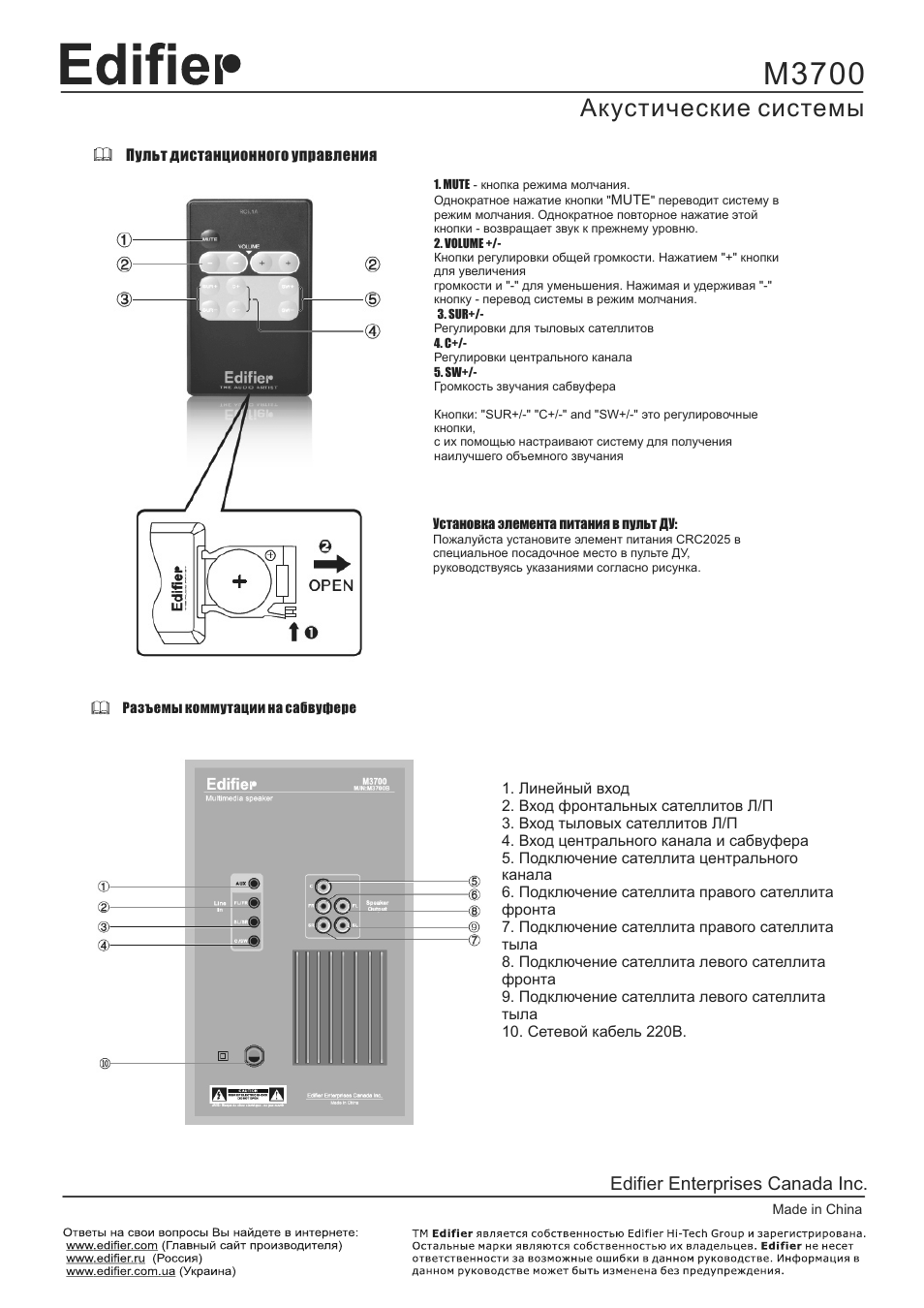

Инструкция по эксплуатации Edifier M3700 — страница 3

M3700

Made in China

Edifier Enterprises Canada Inc.

Акустические системы

1 Линейный вход 2 Вход фронтальных сателлитов Л/П
3 Вход тыловых сателлитов Л/П
4 Вход центрального канала и сабвуфера 5 Подключение сателлита центрального канала 6 Подключение сателлита правого сателлита фронта 7 Подключение сателлита правого сателлита тыла 8 Подключение сателлита левого сателлита фронта 9 Подключение сателлита левого сателлита тыла 10 Сетевой кабель 220В.

Разъемы коммутации на сабвуфере

Установка элемента питания в пульт ДУ:

Пожалуйста установите элемент питания CRC2025 в специальное посадочное место в пульте ДУ руководствуясь указаниями согласно рисунка.

1 MUTE кнопка режима молчания Однократное нажатие кнопки "

MUTE

" переводит систему в режим молчания Однократное повторное нажатие этой кнопки возвращает звук к прежнему уровню.
2 VOLUME +
Кнопки регулировки общей громкости Нажатием "+" кнопки для увеличения громкости и "-" для уменьшения Нажимая и удерживая "-"
кнопку перевод системы в режим молчания.
3 SUR+
Регулировки для тыловых сателлитов 4 C+
Регулировки центрального канала 5 SW+
Громкость звучания сабвуфера

Кнопки: "SUR+ " "C+ " and "SW+ " это регулировочные кнопки с их помощью настраивают систему для получения наилучшего объемного звучания

Пульт дистанционного управления
