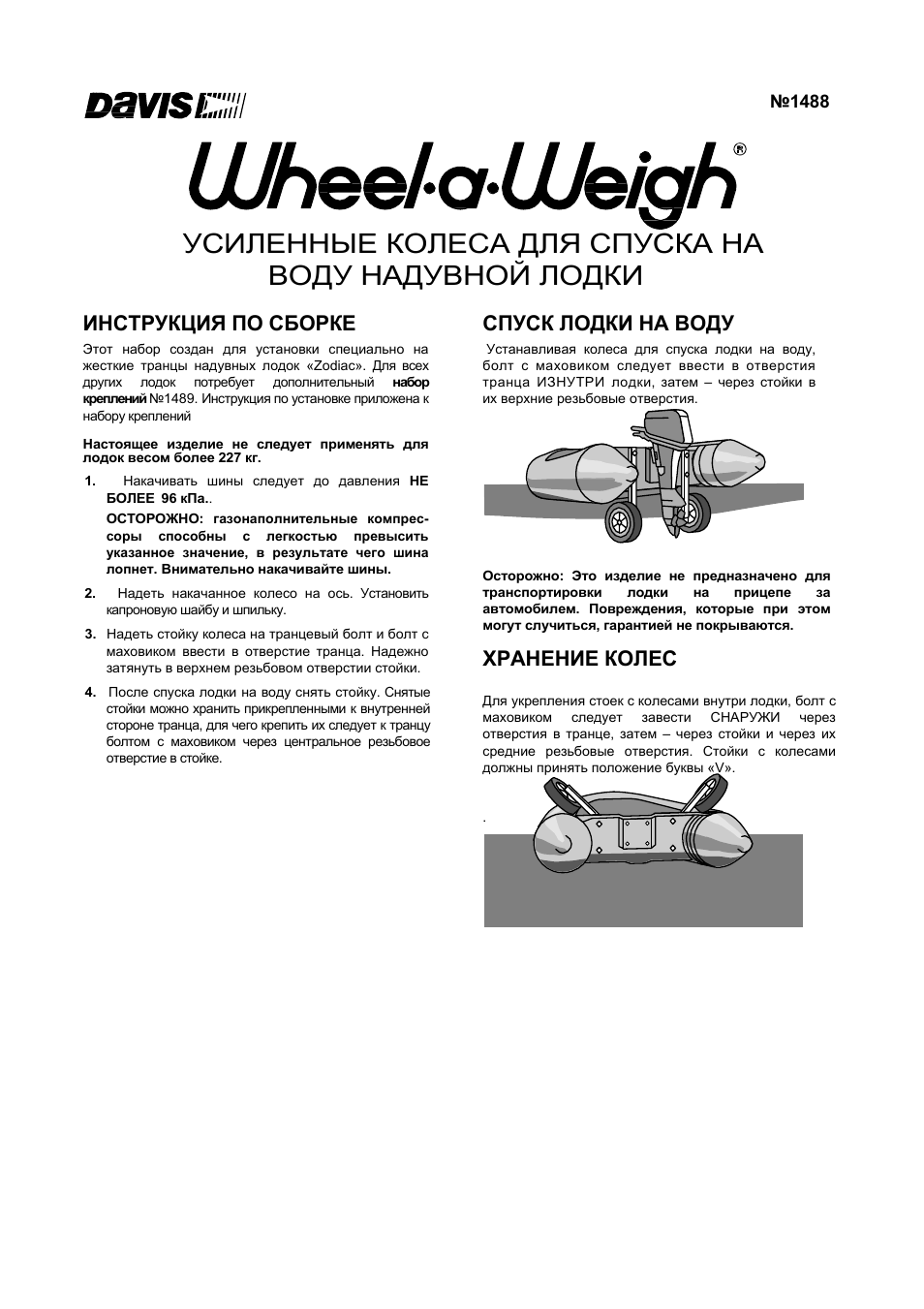

Инструкция по эксплуатации Devis 1488 Транспортировочные колеса для лодки

№1488

УСИЛЕННЫЕ КОЛЕСА ДЛЯ СПУСКА НА

ВОДУ НАДУВНОЙ ЛОДКИ

ИНСТРУКЦИЯ ПО СБОРКЕ

Этот набор создан для установки специально на жесткие транцы надувных лодок «Zodiac» Для всех других лодок потребует дополнительный набор креплений №1489 Инструкция по установке приложена к набору креплений

Настоящее изделие не следует применять для лодок весом более 227 кг 1 Накачивать шины следует до давления НЕ

БОЛЕЕ 96 кПа
ОСТОРОЖНО: газонаполнительные компрессоры способны с легкостью превысить указанное значение в результате чего шина лопнет Внимательно накачивайте шины 2 Надеть накачанное колесо на ось Установить капроновую шайбу и шпильку 3 Надеть стойку колеса на транцевый болт и болт с маховиком ввести в отверстие транца Надежно затянуть в верхнем резьбовом отверстии стойки 4 После спуска лодки на воду снять стойку Снятые стойки можно хранить прикрепленными к внутренней стороне транца для чего крепить их следует к транцу болтом с маховиком через центральное резьбовое отверстие в стойке

СПУСК ЛОДКИ НА ВОДУ

Устанавливая колеса для спуска лодки на воду болт с маховиком следует ввести в отверстия транца ИЗНУТРИ лодки затем – через стойки в их верхние резьбовые отверстия

Осторожно: Это изделие не предназначено для транспортировки лодки на прицепе за автомобилем Повреждения которые при этом могут случиться гарантией не покрываются

ХРАНЕНИЕ КОЛЕС

Для укрепления стоек с колесами внутри лодки болт с маховиком следует завести

СНАРУЖИ через отверстия в транце затем – через стойки и через их средние резьбовые отверстия Стойки с колесами должны принять положение буквы «V».
