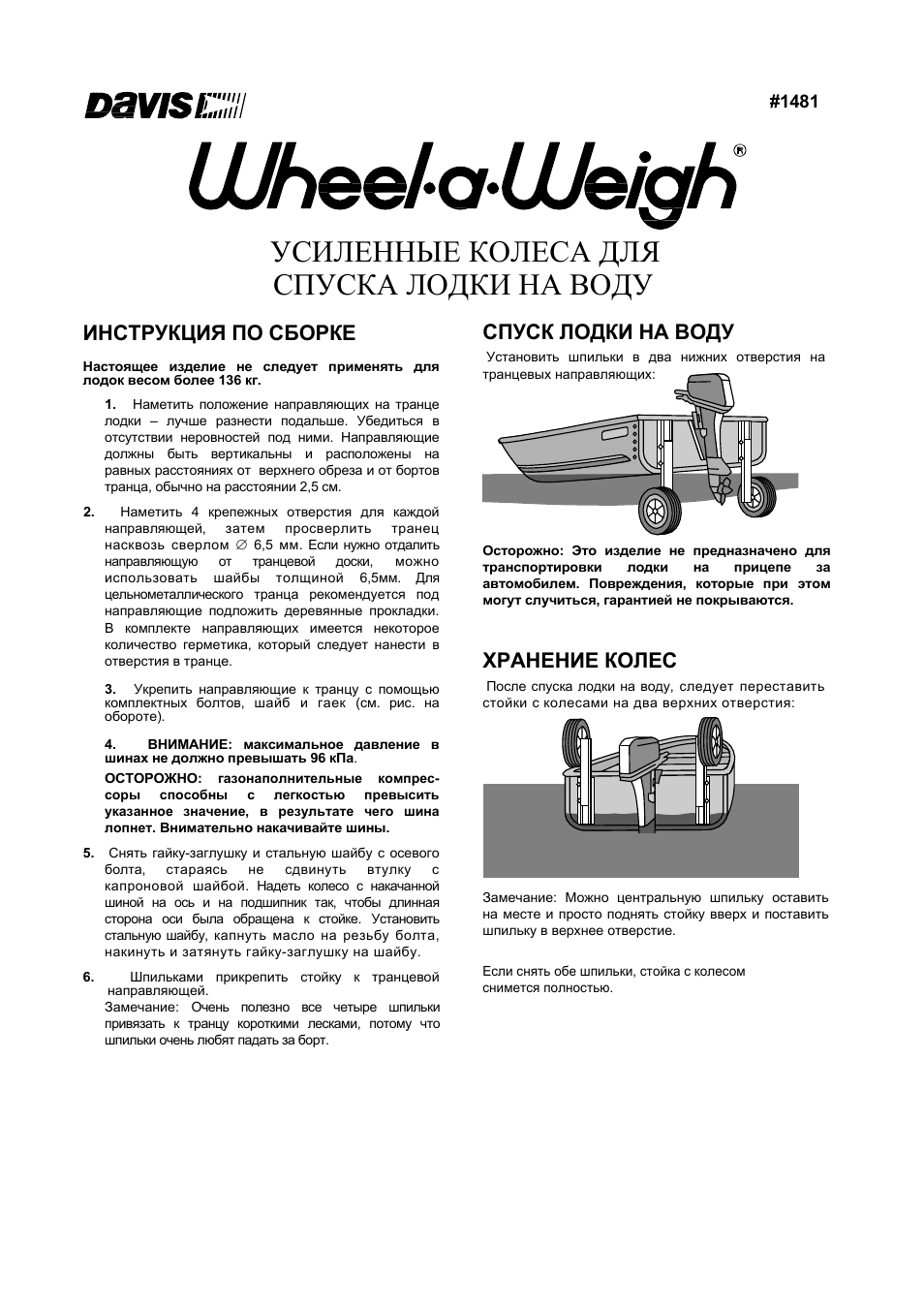

#1481
УСИЛЕННЫЕ КОЛЕСА ДЛЯ
СПУСКА ЛОДКИ НА ВОДУ
ИНСТРУКЦИЯ ПО СБОРКЕ
Настоящее изделие не следует применять для лодок весом более 136 кг 1 Наметить положение направляющих на транце лодки – лучше разнести подальше Убедиться в отсутствии неровностей под ними Направляющие должны быть вертикальны и расположены на равных расстояниях от верхнего обреза и от бортов транца обычно на расстоянии 2,5 см 2 Наметить 4 крепежных отверстия для каждой направляющей затем просверлить транец насквозь сверлом
∅ 6,5 мм Если нужно отдалить направляющую от транцевой доски можно использовать шайбы толщиной 6,5мм Для цельнометаллического транца рекомендуется под направляющие подложить деревянные прокладки В комплекте направляющих имеется некоторое количество герметика который следует нанести в отверстия в транце 3 Укрепить направляющие к транцу с помощью комплектных болтов шайб и гаек (см рис на обороте) 4 ВНИМАНИЕ: максимальное давление в шинах не должно превышать 96 кПа ОСТОРОЖНО: газонаполнительные компрессоры способны с легкостью превысить указанное значение в результате чего шина лопнет Внимательно накачивайте шины 5 Снять гайку-заглушку и стальную шайбу с осевого болта стараясь не сдвинуть втулку с капроновой шайбой Надеть колесо с накачанной шиной на ось и на подшипник так чтобы длинная сторона оси была обращена к стойке Установить стальную шайбу капнуть масло на резьбу болта накинуть и затянуть гайку-заглушку на шайбу 6 Шпильками прикрепить стойку к транцевой направляющей
Замечание: Очень полезно все четыре шпильки привязать к транцу короткими лесками потому что шпильки очень любят падать за борт
СПУСК ЛОДКИ НА ВОДУ
Установить шпильки в два нижних отверстия на транцевых направляющих:
Осторожно: Это изделие не предназначено для транспортировки лодки на прицепе за автомобилем Повреждения которые при этом могут случиться гарантией не покрываются
ХРАНЕНИЕ КОЛЕС
После спуска лодки на воду следует переставить стойки с колесами на два верхних отверстия:
Замечание: Можно центральную шпильку оставить на месте и просто поднять стойку вверх и поставить шпильку в верхнее отверстие
Если снять обе шпильки стойка с колесом снимется полностью
