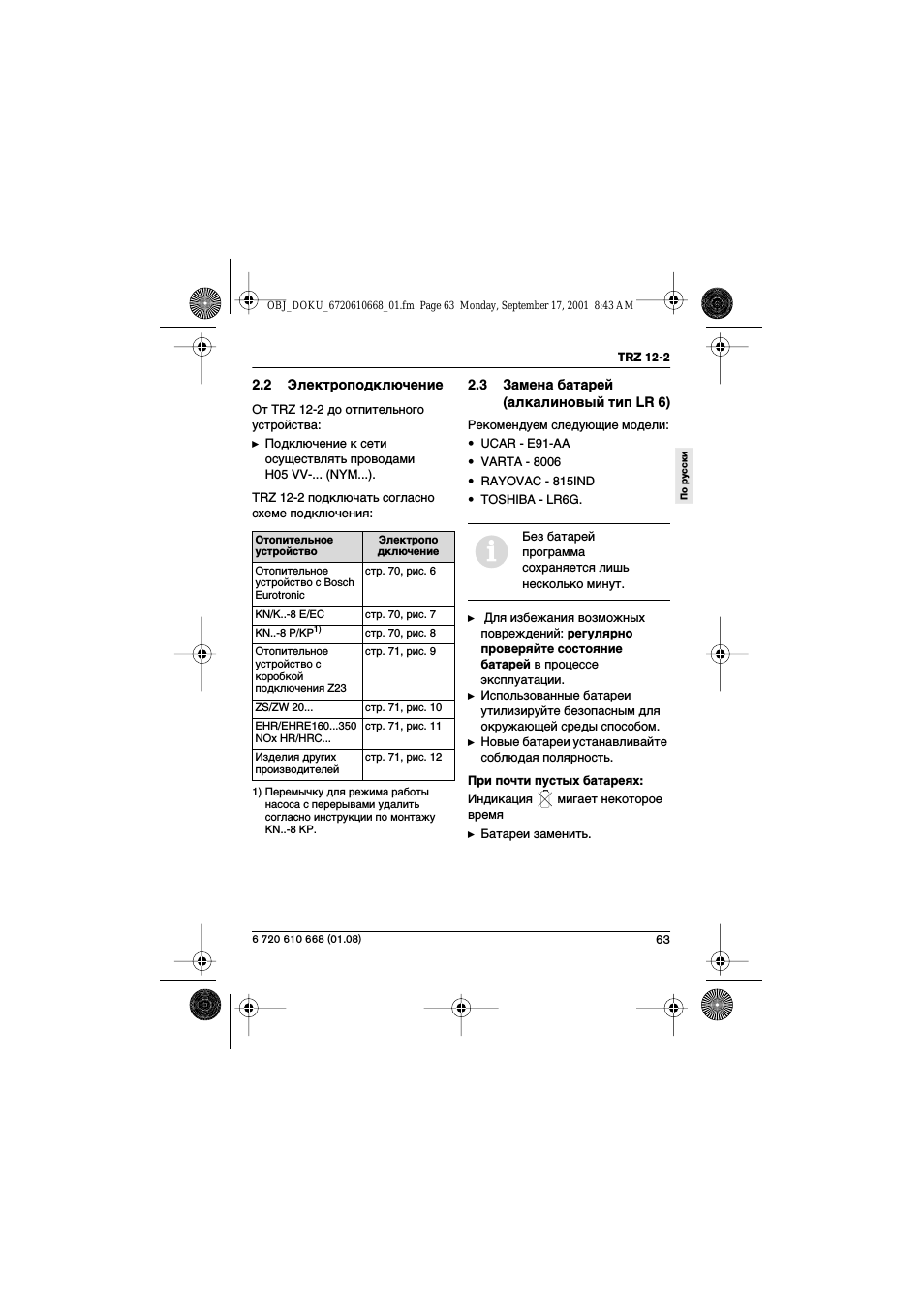

Инструкция по эксплуатации Bosch TRZ 12-2 — страница 3

TRZ 12-2

6 720 610 668 (01.08)

Электроподключение

От TRZ 12-2 до отпительного устройства:

Подключение к сети осуществлять проводами H05 VV (NYM ).

TRZ 12-2 подключать согласно схеме подключения:

Замена батарей (алкалиновый тип LR 6)

Рекомендуем следующие модели:

• UCAR E91-AA

• VARTA 8006

• RAYOVAC 815IND

• TOSHIBA LR6G.

Для избежания возможных повреждений: регулярно проверяйте состояние батарей в процессе эксплуатации.

Использованные батареи утилизируйте безопасным для окружающей среды способом.

Новые батареи устанавливайте соблюдая полярность.

При почти пустых батареях:

Индикация мигает некоторое время y

Батареи заменить.

Отопительное устройство

Электропо дключение

Отопительное устройство с Bosch Eurotronic стр 70 рис 6

KN/K 8 E/EC

стр 70 рис 7

KN 8 P/KP

1) Перемычку для режима работы насоса с перерывами удалить согласно инструкции по монтажу KN 8 KP.

стр 70 рис 8

Отопительное устройство с коробкой подключения Z23

стр 71 рис 9

ZS/ZW 20

стр 71 рис 10

EHR/EHRE160 350 NOx HR/HRC

стр 71 рис 11

Изделия других производителей стр 71 рис 12

Без батарей программа сохраняется лишь несколько минут.

По русски

OBJ_DOKU_6720610668_01.fm Page 63 Monday September 17 2001 8:43 AM
