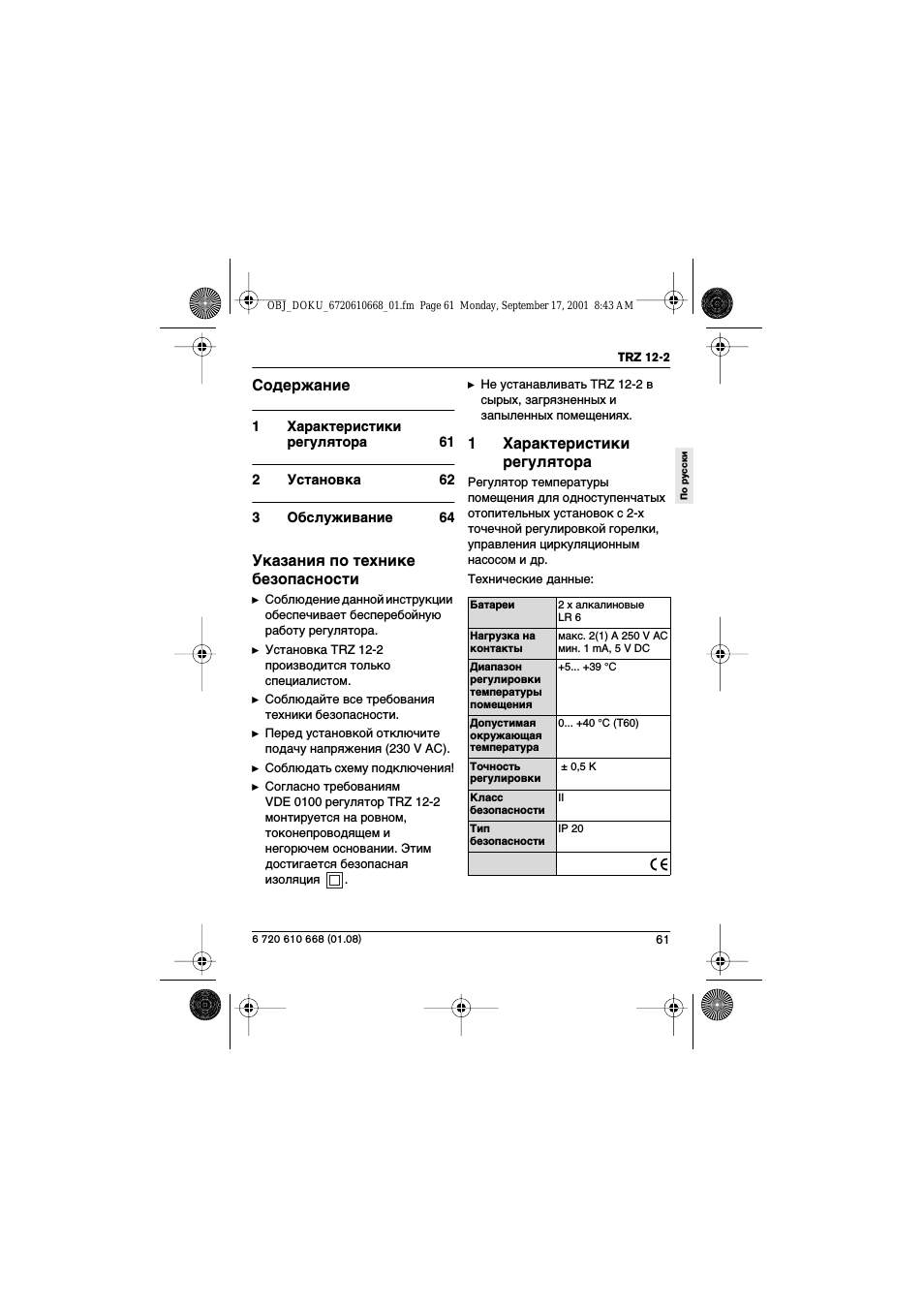

Инструкция по эксплуатации Bosch TRZ 12-2

TRZ 12-2

6 720 610 668 (01.08)

Cодержание

Характеристики регулятора 61

Установка

Обслуживание

Указания по технике безопасности y

Соблюдение данной инструкции обеспечивает бесперебойную работу регулятора.

Установка TRZ 12-2 производится только специалистом.

Соблюдайте все требования техники безопасности.

Перед установкой отключите подачу напряжения (230 V AC).

Соблюдать схему подключения!

Согласно требованиям VDE 0100 регулятор TRZ 12-2 монтируется на ровном токонепроводящем и негорючем основании Этим достигается безопасная изоляция y

Не устанавливать TRZ 12-2 в сырых загрязненных и запыленных помещениях.

Характеристики регулятора

Регулятор температуры помещения для одноступенчатых отопительных установок с 2-х точечной регулировкой горелки управления циркуляционным насосом и др.

Технические данные:

Батареи

2 x алкалиновые LR 6

Нагрузка на контакты макс 2(1) A 250 V AC
мин 1 mA 5 V DC

Диапазон регулировки температуры помещения

+5 +39 °C

Допустимая окружающая температура

0 +40 °C (T60)

Точность регулировки

± 0,5 K

Класс безопасности

Тип безопасности

IP 20

По русски

OBJ_DOKU_6720610668_01.fm Page 61 Monday September 17 2001 8:43 AM
