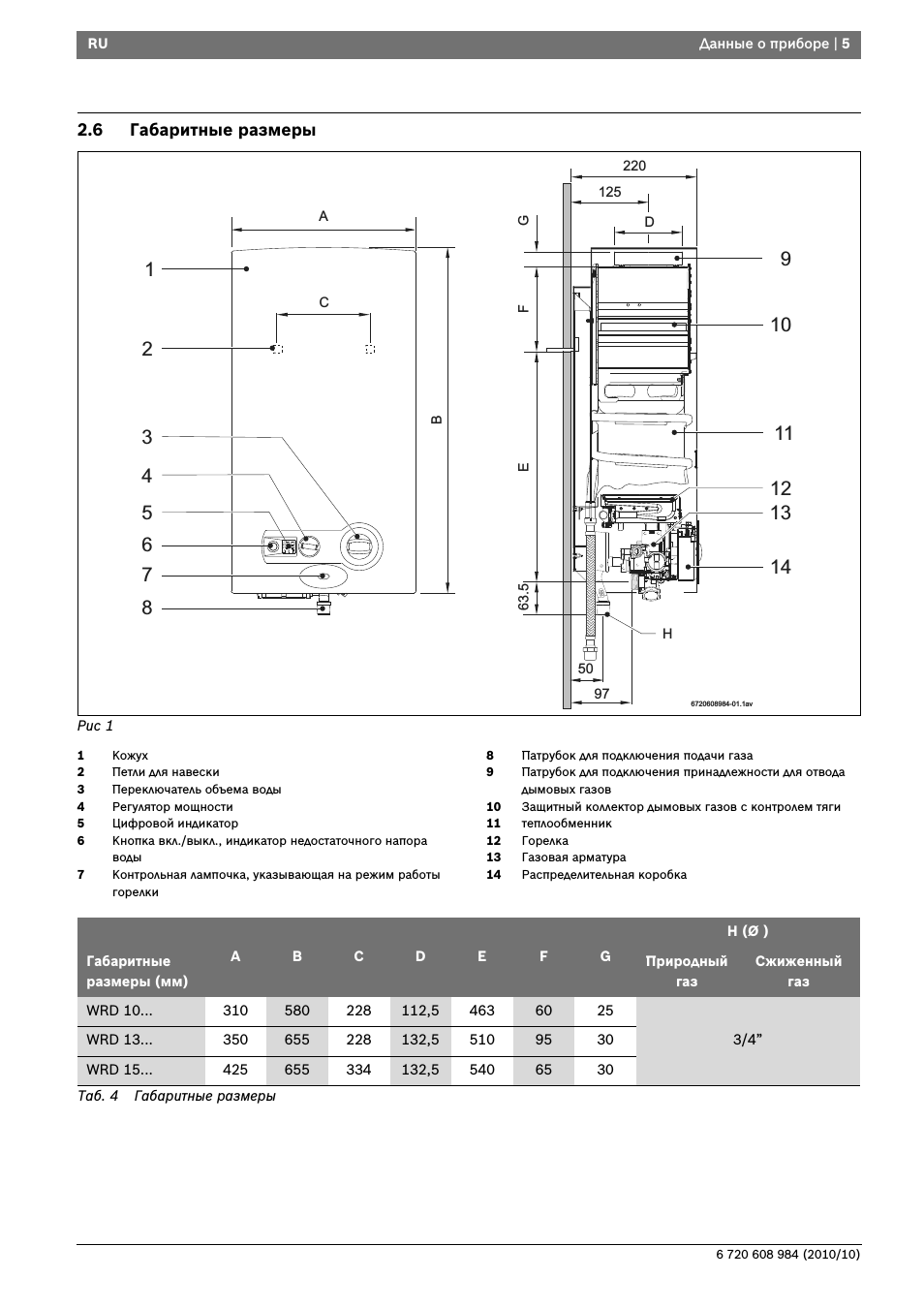

Данные о приборе | 5

6 720 608 984 (2010/10)

Габаритные размеры

Рис 1

Кожух

Петли для навески

Переключатель объема воды

Регулятор мощности

Цифровой индикатор

Кнопка вкл выкл индикатор недостаточного напора воды

Контрольная лампочка указывающая на режим работы горелки

Патрубок для подключения подачи газа

Патрубок для подключения принадлежности для отвода дымовых газов

Защитный коллектор дымовых газов с контролем тяги

теплообменник

Горелка

Газовая арматура

Распределительная коробка

63.5

6720608984-01.1av

Габаритные размеры (мм)

H (Ø )

Природный газ

Сжиженный газ

WRD 10

112,5

3/4”

WRD 13

132,5

WRD 15

132,5

Таб 4

Габаритные размеры
