Инструкция по эксплуатации Bosch DCN-DISVCS Discussion Unit with Voting and Channel Selection

• Кабельные зажимы (DCN-DISCLM) для фиксации проходного кабеля заказываются отдельно

• Основание пульта может поставляться в светлом или темном цветовом оформлении.

Элементы управления и индикаторы

• Пять кнопок для голосования с индикаторными кольцами

• Индикатор работы пульта присутствия участника.

- Буквенно-цифровой дисплей для выбора языкового канала отображающий номер и сокращенное название канала.

• Кнопка микрофона с ободком который подсвечивается красным зеленым или желтым цветом Красный цвет подсветки сигнализирует о том что микрофон включен зеленый о подтверждении заявки на выступление желтый о включении функции VIP.

• Индикатор VIP загорается если участнику присвоен особый статус (функция доступна только при использовании программного обеспечения ПК)

• Кнопки регулировки громкости наушников.

- Утопленный выключатель De-init («Деинициализация»)

Межблочные соединения

• Разъем для сменного микрофона • Два 3,5-миллиметровых штырьковых стереоразъема для наушников

• Кабель длиной 2 м с опрессованной шестиконтактной круглой вилкой.

• Шестиконтактное круглое гнездо для проходных соединений

Сертификаты и согласования

Регион

Сертификация

Европа

Техническое описание

Электрические характеристики

Частотная характеристика от 30 Гц до 20 кГц

Сопротивление нагрузки на наушники

> 32 Ом

Выходная мощность

2 x 15 мВт/32 Ом

Механические характеристики

Монтаж

Установка на столе (съемная или стационарная) и встраивание

Габаритные размеры (В x Ш x Г)

(без микрофона)

На поверхности стола

61 x 190 x 116 мм

Встраиваемый

6 x 190 x 120 мм

800 г

Цвет поверхности

Серебристый (RAL 9022)

Цвет основания

DCN-DISVCS-L

Светло-серый (RAL 000 7500)

DCN-DISVCS-D

Темно-серый (PH 10736)

Информация для заказа

Дискуссионный пульт с функцией голосования и переключателем каналов DCN‑DISVCS‑L светлый сменный микрофон светлое основание микрофон и рамки заказываются отдельно номер для заказа

DCN-DISVCS-L

Дискуссионный пульт с функцией голосования и переключателем каналов DCN‑DISVCS‑D темный сменный микрофон темное основание микрофон и рамки заказываются отдельно номер для заказа

DCN-DISVCS-D

DCN‑MICS Сменный микрофон на короткой ножке длина 310 мм серебристый номер для заказа

DCN-MICS

DCN‑MICL Сменный микрофон на длинной ножке длина 480 мм серебристый номер для заказа

DCN-MICL

DCN‑DISRH‑SR Серебристые глянцевые рамки (10 шт.)

серебристые глянцевые 10 штук номер для заказа

DCN-DISRH-SR

DCN‑DISR‑SR Серебристые рамки (10 шт.)

серебристые 10 штук номер для заказа

DCN-DISR-SR

DCN‑DISR‑D Темные рамки (10 шт.)

темные 10 штук номер для заказа

DCN-DISR-D

DCN‑DISRMH Металлические глянцевые рамки (10 шт.)

металлические глянцевые 10 штук номер для заказа

DCN-DISRMH

DCN‑DISRMS Металлические полуматовые рамки (10 шт.)

металлические полуматовые 10 штук номер для заказа

DCN-DISRMS

DCN‑DISBCM Кнопки для пульта председателя (10 комплектов)

10 комплектов номер для заказа

DCN-DISBCM

DCN‑DISBDD Кнопки для сдвоенного дискуссионного пульта (10 комплектов)

10 комплектов номер для заказа

DCN-DISBDD

DCN‑DISCLM Кабельный зажим (25 шт.)

25 штук номер для заказа

DCN-DISCLM

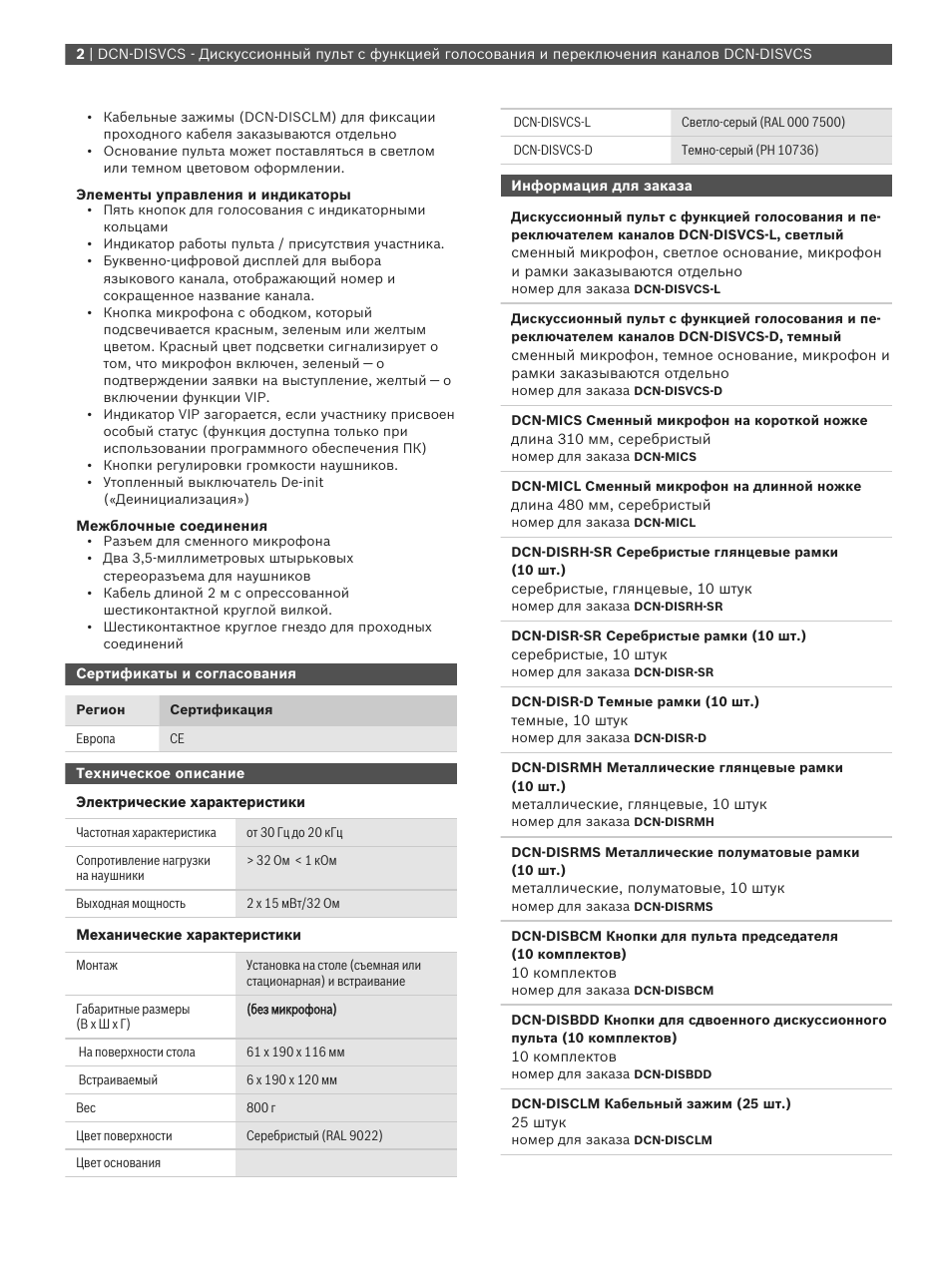

2 | DCN‑DISVCS Дискуссионный пульт с функцией голосования и переключения каналов DCN‑DISVCS
