переключателе есть кнопки выбора следующего и предыдущего каналов а также дисплей Это позволяет быстро выбрать требуемый языковой канал.

Микрофоны

Имеется разъем для подсоединения подключаемых микрофонов которые выпускаются на короткой и длинной ножке (DCN‑MICS и DCN‑MICL заказываются отдельно).

Наушники и громкоговорители

Дискуссионный пульт имеет два выхода для подключения наушников обеспечивающих хорошую слышимость даже при сильном фоновом шуме Для предотвращения акустической обратной связи встроенный громкоговоритель отключается при включении микрофона Громкость наушников также автоматически понижается при включении микрофона для предотвращения акустической обратной связи.

Рамки и кнопки

Рамки пультов могут иметь различные варианты покрытия сочетающиеся с отделкой помещения (DCN-DISR заказываются отдельно).
Устройство может быть использовано как:

• одинарный пульт делегата • сдвоенный пульт делегата • пульт председателя (кнопки DCN‑DISBCM для председательского пульта заказываются отдельно)

• одинарный пульт делегата с дополнительной кнопкой (например для вызова сопровождающего).

На пульте расположены пять кнопок Желтые индикаторные кольца вокруг кнопок голосования указывают на сделанный выбор.

Обслуживание аккумуляторных батарей

В беспроводной системе требуется обычное обслуживание аккумуляторных батарей Уникальная особенность беспроводных дискуссионных пультов компании Bosch наличие отдельных комплектов аккумуляторных батарей (DCN-WLIION заказываются отдельно) Эти комплекты ионнолитиевых аккумуляторных батарей могут быть вынуты и заменены в течение нескольких секунд что обеспечивает максимальную гибкость процесса перезарядки.

Элементы управления и индикаторы

Спереди

• Буквенно-цифровой дисплей для выбора языкового канала отображающий номер и сокращенное название канала.

• Кнопки выбора следующего и предыдущего каналов

• Пять кнопок для голосования с индикаторными кольцами

• Индикатор работы пульта/присутствия делегата • Кнопка микрофона с ободком который подсвечивается красным или зеленым:

– красный цвет микрофон работает

– зеленый означает подтверждение заявки на выступление

• Кнопки регулировки громкости наушников.

Сзади

• Индикатор сигнализирующий о выходе из пределов досягаемости

• Индикатор разрядки батареи

Под основанием

• Утопленный выключатель «De-init»

(Деинициализация).

• Переключатели режима работы (делегат председатель и т.д.)

Подключения

• Разъем для подключаемого микрофона • Два 3,5-миллиметровых штырьковых стереоразъема для наушников

Вход питания постоянного тока от DCN-WPS
(доступен после удаления комплекта батарей)

Сертификаты и согласования

Регион

Сертификация

Европа

Техническое описание

Электрические характеристики

Частотная характеристика

30 Гц 20 кГц

Сопротивление нагрузки на наушники

> 32 Ом

Выходная мощность

2 x 15 мВт/32 Ом

Механические характеристики

Монтаж

На поверхности стола

Размеры (В x Ш x Д)

без микрофона

61 x 190 x 160 мм

Вес без аккумулятора

520 г с аккумулятором

735 г

Цвет поверхности

Серебристый (RAL 9022)

Цвет основания

Темно-серый (PH 10736)

Информация для заказа

DCN‑WDVCS‑D Беспроводной дискуссионный пульт с функцией голосования и переключателем каналов

Голосование сменный микрофон темное основание микрофон рамки и аккумулятор заказываются отдельно номер для заказа

DCN-WDVCS-D

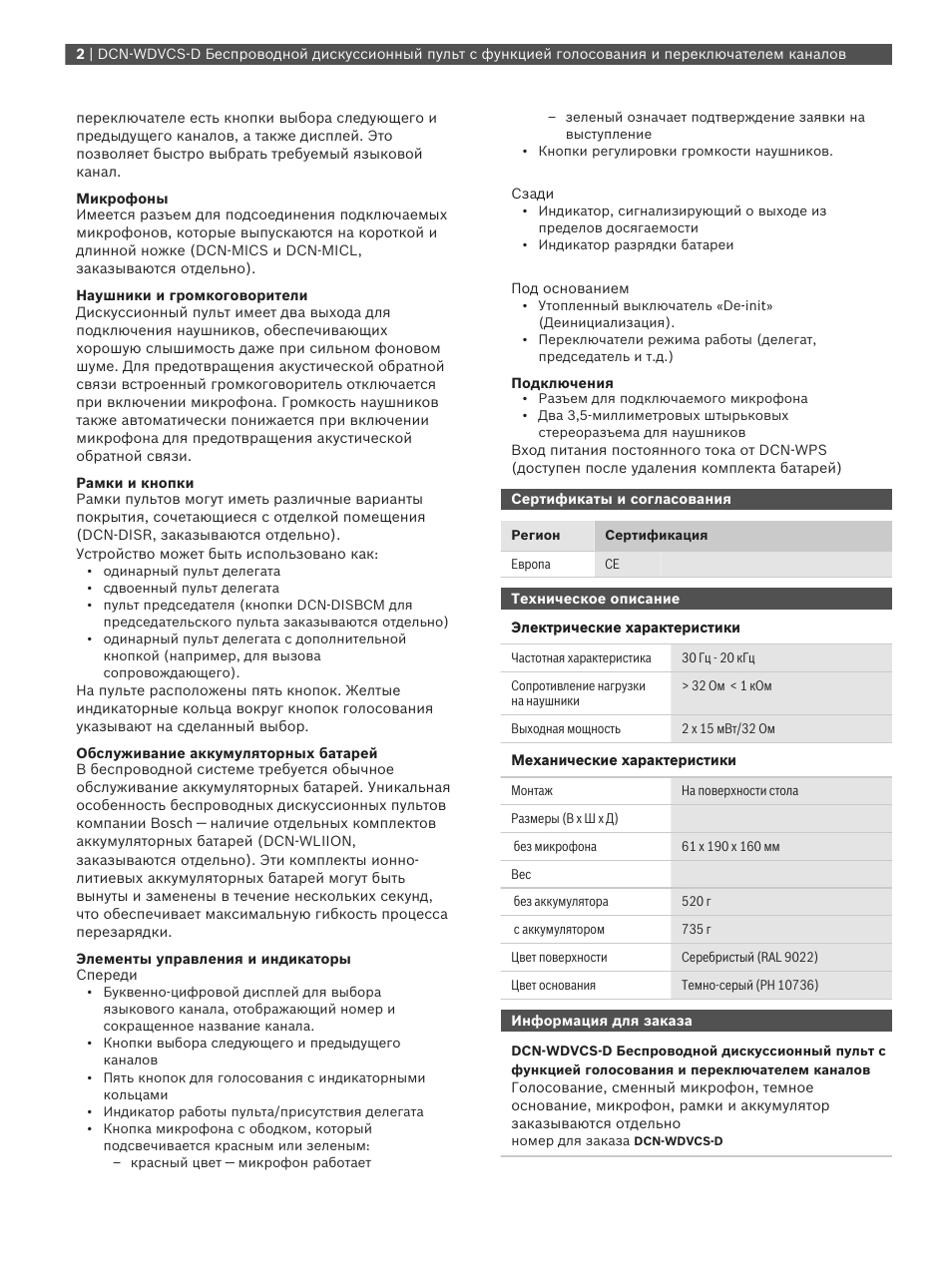

2 | DCN‑WDVCS‑D Беспроводной дискуссионный пульт с функцией голосования и переключателем каналов
