• Присвоение блоку управления уникального имени при установке для упрощения идентификации
• Индикаторы для контроля уровня входных и выходных сигналов Использование наушников для контроля звука
• Корпус 19” (высотой 2 U) для настольной установки или монтажа в стойку
• Ручки для переноски
Элементы управления и индикаторы
Передняя панель
• Выключатель питания • ЖК-дисплей емкостью 2 строки по 16 символов для отображения информации о состоянии блока управления и его настройки
• Вращающийся регулятор для выбора меню
Задняя панель
• Два красных светодиодных индикатора перегрузки для сетевых выходов DCN
• Два красных светодиодных индикатора перегрузки для оптических соединений
• Селектор напряжения
Межблочные соединения
Передняя панель
• Один стереовыход с 3,5-миллиметровым разъемом для подключения наушников
Задняя панель
• Сетевая розетка европейского стандарта со встроенным плавким предохранителем
• Две выходные розетки DCN для подключения устройств и дополнительных источников питания Все розетки имеют защиту от короткого замыкания (два 6-контактных круглых разъема).
• Два оптоволоконных разъема для подключения системы Integrus различных аудиоэкспандеров или сетевого контроллера.
• Два симметричных линейных аудиовхода с 3-
контактными разъемами XLR с гальванической развязкой.
• Два несимметричных линейных стереовхода типа
«тюльпан»
• Два симметричных линейных аудиовыхода с 3-
контактными разъемами XLR с гальванической развязкой.
• Два несимметричных линейных стереовыхода типа
«тюльпан».
• Два последовательных разъема RS-232 для подключения ПК и управления камерами и диагностическим оборудованием
Состав изделия
Количеств о
Компонент
DCN-CCU: центральный блок управления.
Комплект монтажных кронштейнов для установки в
19" стойку
Комплект ножек
ПО для установки системы и руководство пользователя на компакт-диске.
Шнур питания
Техническое описание
Электрические характеристики
Напряжение питания
115/230 В + 10 %
Энергопотребление
170 Вт
Питание системы DCN
40 В пост тока макс 65 Вт на каждую розетку DCN
Напряжение питания оптоволоконной сети
40 В пост тока макс 65 Вт
Общая нагрузка источника питания
130 Вт
Разъем RS-232
9-контактное гнездо Sub-D
Частотная характеристика
30 Гц – 20 кГц (-3 дБ при номинальном уровне входного сигнала)
КНИ при номинальном уровне входного сигнала
Переходное затухание
> 85 дБ 1 на частоте 1 кГц
Динамический диапазон
>90 дБ
Отношение сигнал-шум
> 87 дБА
Аудиовходы
Номинальный уровень сигнала на входе XLR
12 дБВ (+ 6 дБ)
Максимальный уровень сигнала на входе XLR
+12 дБВ
Номинальный уровень сигнала на входе типа
«тюльпан»
24 дБВ (+ 6 дБ)
Максимальный уровень сигнала на входе типа
«тюльпан»
+0 дБВ
Аудиовыходы
Номинальный уровень сигнала на выходе XLR
12 дБВ (+6 24 дБ)
Максимальный уровень сигнала на выходе XLR
+12 дБВ
Номинальный уровень сигнала на выходе типа
«тюльпан»
24 дБВ (+6 24 дБ)
Максимальный уровень сигнала на выходе типа
«тюльпан»
+0 дБВ

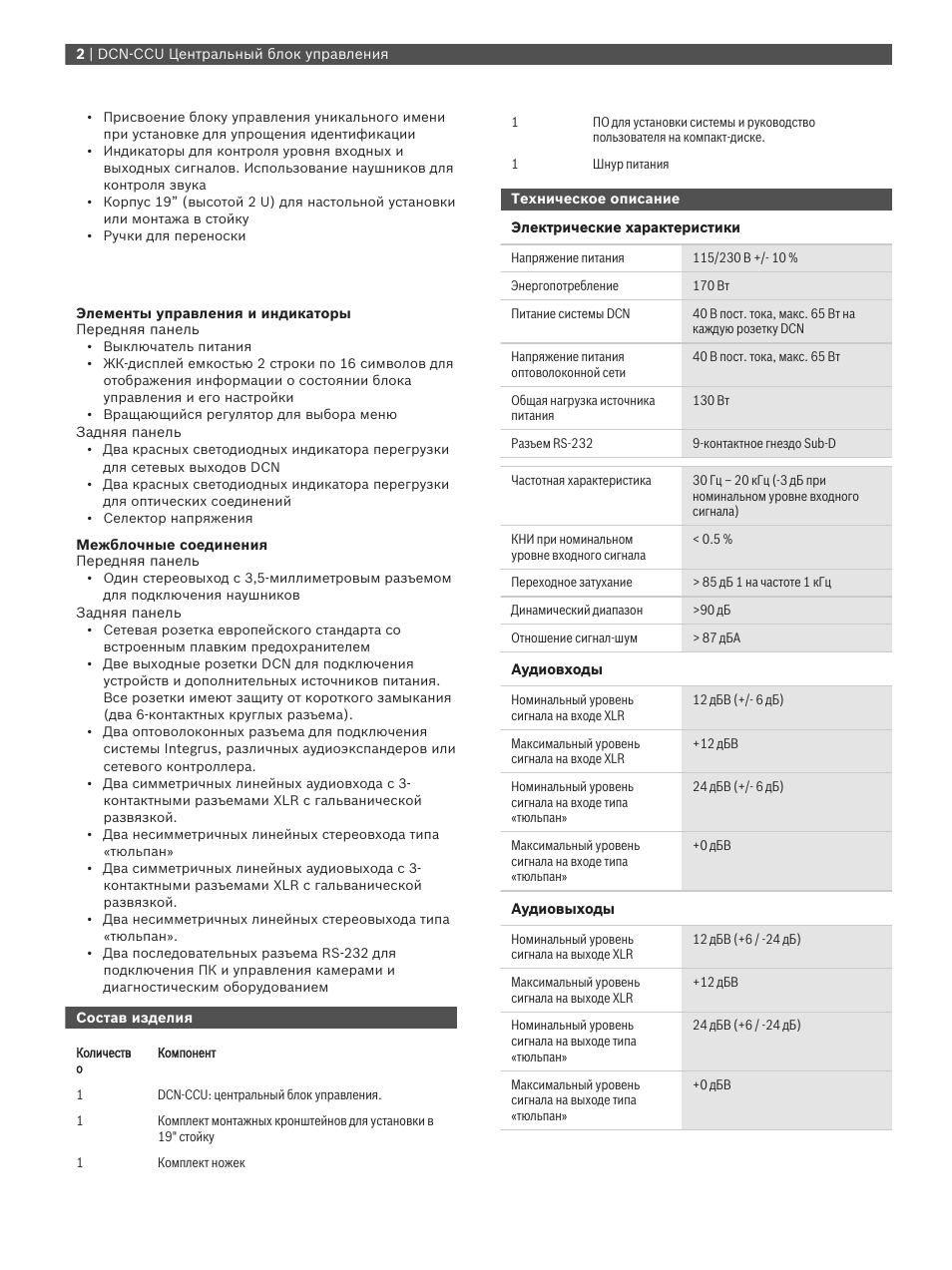

2 | DCN‑CCU Центральный блок управления
