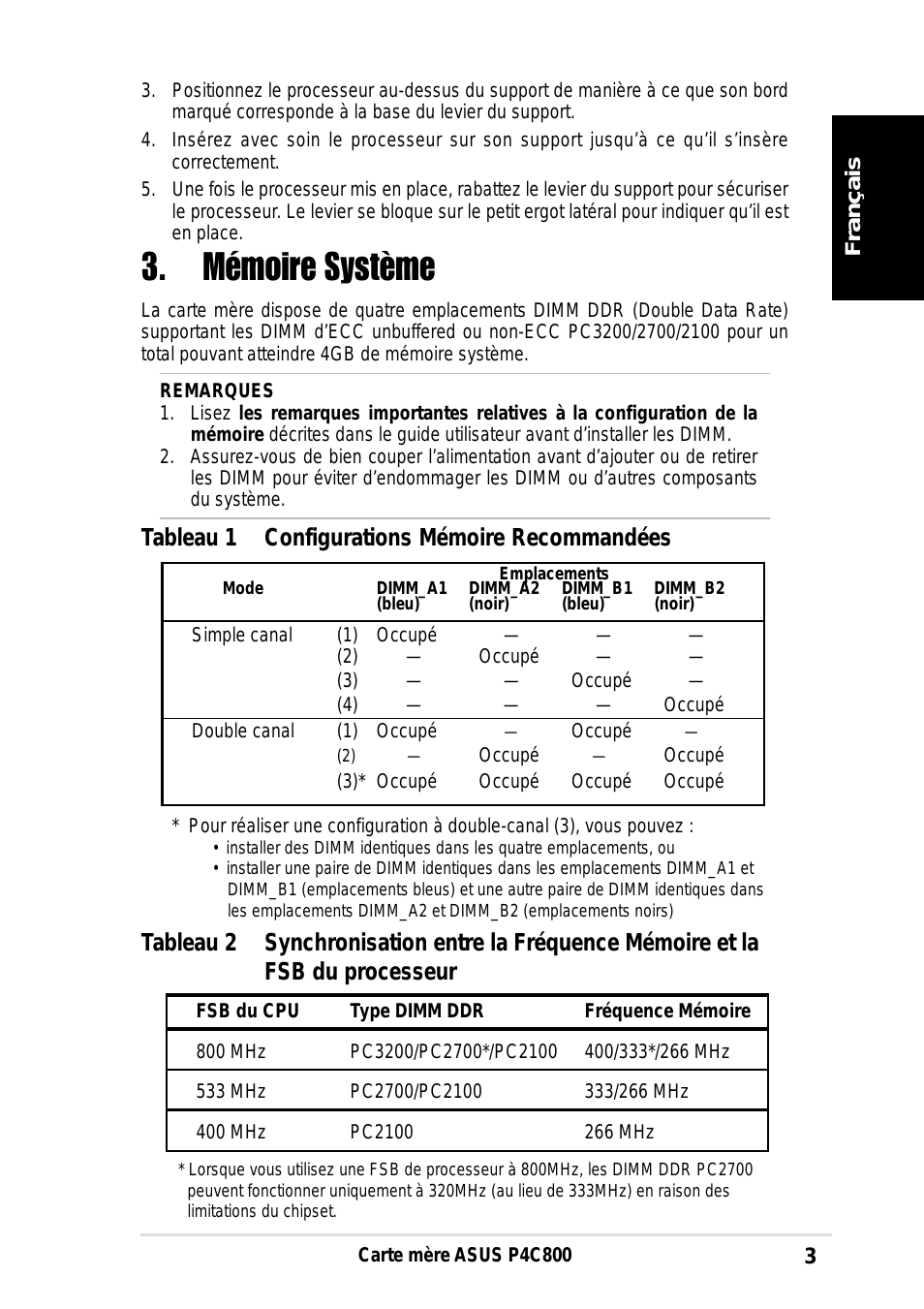

Инструкция по эксплуатации Asus P4C800 — страница 2

Carte mère ASUS P4C800

Fran

3.Mémoire Système

La carte mère dispose de quatre emplacements DIMM DDR (Double Data Rate)
supportant les DIMM d’ECC unbuffered ou non-ECC PC3200/2700/2100 pour un total pouvant atteindre 4GB de mémoire système.

REMARQUES
1 Lisez les remarques importantes relatives à la configuration de la mémoire décrites dans le guide utilisateur avant d’installer les DIMM.

2 Assurez-vous de bien couper l’alimentation avant d’ajouter ou de retirer les DIMM pour éviter d’endommager les DIMM ou d’autres composants du système.

Tableau 1

Configurations Mémoire Recommandées

Tableau 2

Synchronisation entre la Fréquence Mémoire et la FSB du processeur

FSB du CPU

Type DIMM DDR

Fréquence Mémoire

800 MHz

PC3200/PC2700*/PC2100

400/333*/266 MHz

533 MHz

PC2700/PC2100

333/266 MHz

400 MHz

PC2100

266 MHz

Emplacements

Mode

DIMM_A1

DIMM_A2

DIMM_B1

DIMM_B2

(bleu)

(noir)

(bleu)

(noir)

Simple canal (1)

Occupé

Occupé

Occupé

Occupé

Double canal (1)

Occupé

Occupé

Occupé

Occupé

(3)* Occupé

Occupé

Occupé

Occupé

* Lorsque vous utilisez une FSB de processeur à 800MHz les DIMM DDR PC2700

peuvent fonctionner uniquement à 320MHz (au lieu de 333MHz) en raison des limitations du chipset.

* Pour réaliser une configuration à double-canal (3) vous pouvez :

• installer des DIMM identiques dans les quatre emplacements ou • installer une paire de DIMM identiques dans les emplacements DIMM_A1 et

DIMM_B1 (emplacements bleus) et une autre paire de DIMM identiques dans les emplacements DIMM_A2 et DIMM_B2 (emplacements noirs)

3 Positionnez le processeur au-dessus du support de manière à ce que son bord marqué corresponde à la base du levier du support.

4 Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère correctement.

5 Une fois le processeur mis en place rabattez le levier du support pour sécuriser le processeur Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est en place.
