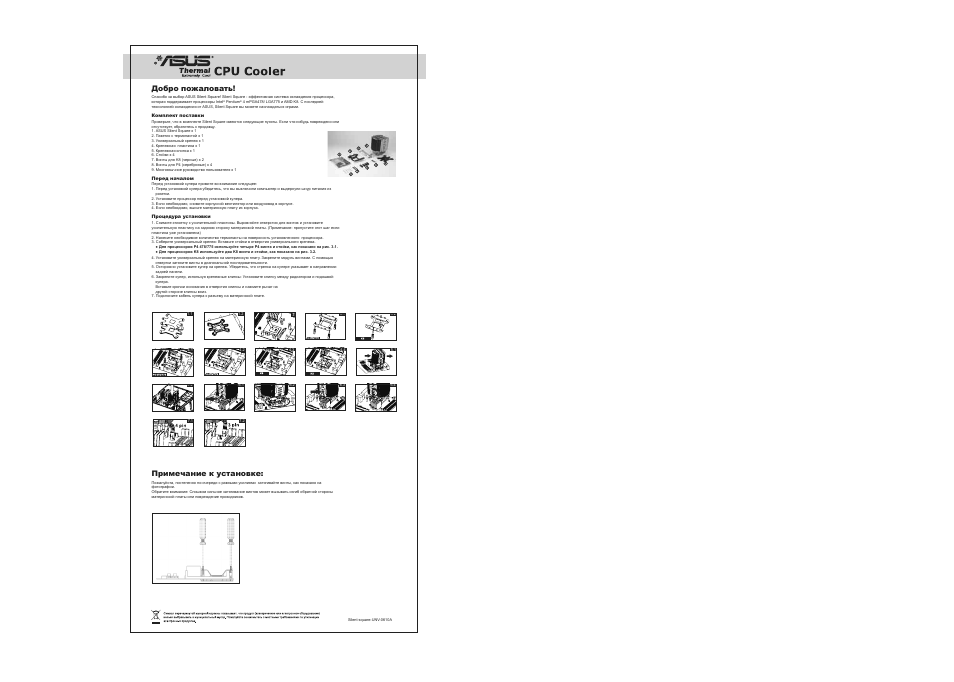

Добро пожаловать!
Спасибо за выбор ASUS Silent Square! Silent Square эффективная система охлаждения процессора которая поддерживает процессоры Intel
Pentium
4 mPGA478 LGA775 и AMD K8 С последней технологией охлаждения от ASUS Silent Square вы можете наслаждаться играми.
Комплект поставки
Проверьте что в комплекте Silent Square имеются следующие пункты Если что-нибудь повреждено или отсутствует обратитесь к продавцу.
1 ASUS Silent Square x 1
2 Пакетик с термопастой x 1
3 Универсальный крепеж x 1
4 Крепежная пластина x 1
5 Крепежная клипса x 1
6 Стойки x 4
7 Винты для K8 (черные) x 2
8 Винты для P4 (серебряные) x 4
9 Многоязычное руководство пользователя x 1
Перед началом
Перед установкой кулера примите во внимание следущее:
1 Перед установкой кулера убедитесь что вы выключили компьютер и выдернули шнур питания из розетки 2 Установите процессор перед установкой кулера.
3 Если необходимо снимите корпусной вентилятор или воздуховод в корпусе.
4 Если необходимо выньте материнскую плату из корпуса.
Процедура установки
1 Снимите этикетку с усилительной пластины Выровняйте отверстия для винтов и установите усилительную пластину на заднюю сторону материнской платы (Примечание: пропустите этот шаг если пластина уже установлена)
2 Нанесите необходимое количество термопасты на поверхность установленного процессора.
3 Соберите универсальный крепеж: Вставьте стойки в отверстия универсального крепежа.
● Для процессоров P4 478/775 используйте четыре P4 винта и стойки как показано на рис 3.1.
● Для процессоров K8 используйте два K8 винта и стойки как показано на рис 3.2.
4 Установите универсальный крепеж на материнскую плату Закрепите модуль винтами С помощью отвертки затяните винты в диагональной последовательности 5 Осторожно установите кулер на крепеж Убедитесь что стрелка на кулере указывает в направлении задней панели 6 Закрепите кулер используя крепежные клипсы: Установите клипсу между радиатором и подошвой кулера
Вставьте крючки основания в отверстия клипсы и нажмите рычаг на другой стороне клипсы вниз.
7 Подключите кабель кулера к разъему на материнской плате.
Примечание к установке:
Пожалуйста постепенно по-очереди с равными усилиями затягивайте винты как показано на фотографии.
Обратите внимание: Слишком сильное затягивание винтов может вызывать изгиб обратной стороны материнской платы или повреждение проводников.
Silent square-UNV-0610A
