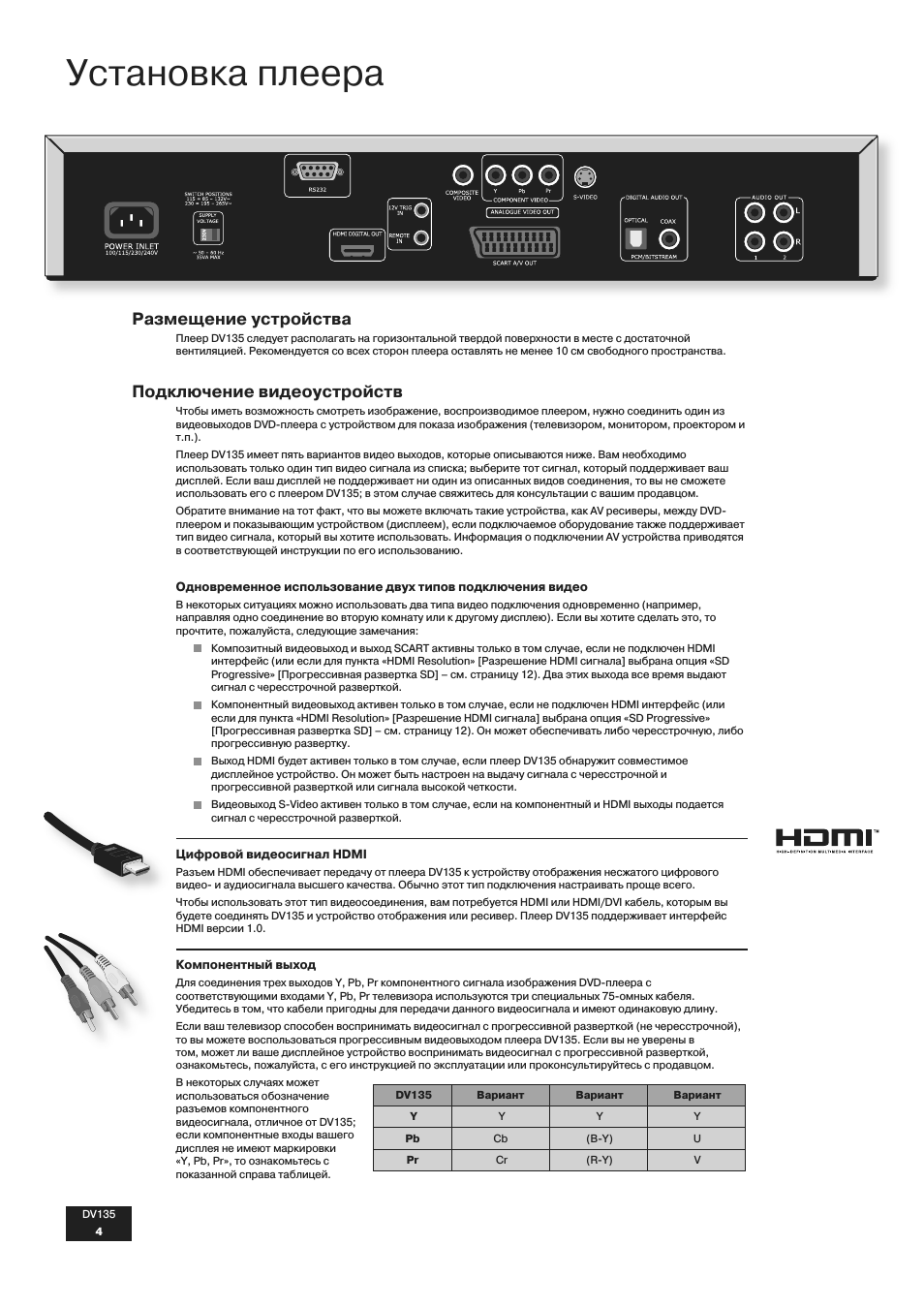

Инструкция по эксплуатации Arcam DV135 — страница 4

DV135

Установка плеера

Размещение устройства

Плеер DV135 следует располагать на горизонтальной твердой поверхности в месте с достаточной вентиляцией Рекомендуется со всех сторон плеера оставлять не менее 10 см свободного пространства.

Подключение видеоустройств

Чтобы иметь возможность смотреть изображение воспроизводимое плеером нужно соединить один из видеовыходов DVD-плеера с устройством для показа изображения (телевизором монитором проектором и т.п.).
Плеер DV135 имеет пять вариантов видео выходов которые описываются ниже Вам необходимо использовать только один тип видео сигнала из списка; выберите тот сигнал который поддерживает ваш дисплей Если ваш дисплей не поддерживает ни один из описанных видов соединения то вы не сможете использовать его с плеером DV135; в этом случае свяжитесь для консультации с вашим продавцом Обратите внимание на тот факт что вы можете включать такие устройства как AV ресиверы между DVD-
плеером и показывающим устройством (дисплеем) если подключаемое оборудование также поддерживает тип видео сигнала который вы хотите использовать Информация о подключении AV устройства приводятся в соответствующей инструкции по его использованию.

Одновременное использование двух типов подключения видео

В некоторых ситуациях можно использовать два типа видео подключения одновременно (например направляя одно соединение во вторую комнату или к другому дисплею) Если вы хотите сделать это то прочтите пожалуйста следующие замечания:

Композитный видеовыход и выход SCART активны только в том случае если не подключен HDMI интерфейс (или если для пункта «HDMI Resolution» [Разрешение HDMI сигнала] выбрана опция «SD
Progressive» [Прогрессивная развертка SD] – см страницу 12) Два этих выхода все время выдают сигнал с чересстрочной разверткой

Компонентный видеовыход активен только в том случае если не подключен HDMI интерфейс (или если для пункта «HDMI Resolution» [Разрешение HDMI сигнала] выбрана опция «SD Progressive»
[Прогрессивная развертка SD] – см страницу 12) Он может обеспечивать либо чересстрочную либо прогрессивную развертку

Выход HDMI будет активен только в том случае если плеер DV135 обнаружит совместимое дисплейное устройство Он может быть настроен на выдачу сигнала с чересстрочной и прогрессивной разверткой или сигнала высокой четкости.

Видеовыход S-Video активен только в том случае если на компонентный и HDMI выходы подается сигнал с чересстрочной разверткой.

Цифровой видеосигнал HDMI

Разъем HDMI обеспечивает передачу от плеера DV135 к устройству отображения несжатого цифрового видео и аудиосигнала высшего качества Обычно этот тип подключения настраивать проще всего Чтобы использовать этот тип видеосоединения вам потребуется HDMI или HDMI/DVI кабель которым вы будете соединять DV135 и устройство отображения или ресивер Плеер DV135 поддерживает интерфейс HDMI версии 1.0.

Компонентный выход

Для соединения трех выходов Y Рb Рr компонентного сигнала изображения DVD-плеера с соответствующими входами Y Рb Рr телевизора используются три специальных 75-омных кабеля Убедитесь в том что кабели пригодны для передачи данного видеосигнала и имеют одинаковую длину Если ваш телевизор способен воспринимать видеосигнал с прогрессивной разверткой (не чересстрочной) то вы можете воспользоваться прогрессивным видеовыходом плеера DV135 Если вы не уверены в том может ли ваше дисплейное устройство воспринимать видеосигнал с прогрессивной разверткой ознакомьтесь пожалуйста с его инструкцией по эксплуатации или проконсультируйтесь с продавцом В некоторых случаях может использоваться обозначение разъемов компонентного видеосигнала отличное от DV135;
если компонентные входы вашего дисплея не имеют маркировки «Y Pb Pr» то ознакомьтесь с показанной справа таблицей.

DV35

Вариант

Вариант

Вариант

(B-Y)

(R-Y)
