Инструкция по эксплуатации APC ES 525

Розетка с защитой от скачков напряжения

Эта розетка обеспечивает постоянную защиту от скачков напряжения даже когда устройство Back-UPS

ES выключено Подключите к этой розетке принтер факс сканер или другое периферийное оборудование которому не требуется питание от аккумулятора.

Эти розетки всегда включены когда включено устройство Back-UPS ES При исчезновении напряжения в сети или других проблемах энергопитания (низкое или высокое напряжение) на эти розетки в течение ограниченного времени будет подаваться питание от устройства Back-UPS ES Подключите к этим розеткам компьютер монитор и еще один вид оборудования.

Подключение факса/модема/телефона

Устройство Back-UPS ES обеспечивает защиту одной линии (2-проводной) для факса модема или телефона от скачков напряжения если оборудование подключено через устройство Back-UPS ES как показано на рисунке.

Подключите шнур питания устройства Back-UPS ES непосредственно к стенной розетке Не используйте сетевой фильтр или разветвитель питания.

Индикация рабочего состояния устройства Back-UPS ES осуществляется с помощью комбинированной визуально-звуковой индикации.

Индикатор состояния

Звуковой сигнал

Состояние

Сигнализация выключается когда

Зеленый

Питание от сети – ИБП Back UPS ES 525 подает соответствующее питание от сети к подключенному оборудованию.

неприменимо

Желтый

4 сигнала через каждые 30 секунд

Питание от аккумулятора – ИБП подает питание от аккумулятора к оборудованию подключенному к розеткам питания от аккумулятора.

ИБП Back UPS ES 525 возвращается к питанию от сети или когда UPS выключается.

Желтый

Быстрые короткие сигналы

Предупреждение о низком заряде аккумулятора –

ИБП подает питание от аккумулятора к оборудованию подключенному к розеткам питания от аккумулятора и состояние аккумулятора приближается к разряженному.

ИБП Back UPS ES 525 возвращается к питанию от сети или когда UPS выключается.

Желтый мигает

Самопроверка при запуске – Программное обеспечение устройства UPS осуществляет диагностическую проверку.

ИБП Back UPS ES 525 выключено кнопкой питания или когда проверка завершена.

Красный

Сигналы в течение 1 минуты через каждые 5 часов.

Замена аккумулятора – Происходит когда аккумулятор не проходит самопроверки.

ИБП Back UPS ES 525 выключено кнопкой питания или аккумулятор заменен.

Красный

Непрерывный тональный сигнал

Перегрузка – Происходит когда перегружена одна или несколько розеток питания от аккумулятора.

ИБП Back UPS ES 525 выключено кнопкой питания или оборудование включенное в перегруженную розетку (-и) отсоединено.

Чередуются желтый и зеленый

Завершение работы – Происходит когда устройство

ИБП работая от аккумулятора закрыло текущие приложения на подсоединенном компьютере и завершило работу операционной системы компьютера.

неприменимо

Зеленый и желтый мигают

Сигналы через каждые 2 секунды.

Устройство подключено к сети а аккумулятор отсоединен.

ИБП Back UPS ES 525 выключено кнопкой питания или когда подсоединен аккумулятор.

Проверьте наличие в упаковочной коробке следующих предметов:

• Руководство пользователя • Кабель USB

- Инструкция по технике безопасности • Гарантийная регистрационная карточка • Программное обеспечение PowerChute® Personal Edition на компакт-диске

В случае обнаружения повреждения оборудования известите об этом торговую фирму-посредника Для получения гарантийной компенсации заполните гарантийную регистрационную карточку или форму в режиме «онлайн» на сервере

Рекомендации по установке устройства UPS:

• Сверху и по сторонам устройства должен быть зазор в 5

см для обеспечения вокруг него адекватной вентиляции.

• Избегайте попадания на устройство прямого солнечного света.

• Избегайте чрезмерного нагрева устройства.

- Избегайте высокой влажности и контакта устройства с какими-либо жидкостями.

• Избегайте чрезмерного запыления устройства.

0 40

Подсоедините кабель для универсальной серийной шины (USB)

Входящие в комплект кабель USB и программное обеспечение обеспечивают автоматическое сохранение файлов и завершение работы операционной системы в случае длительного прекращения подачи энергии Подсоедините кабель USB к порту данных устройства Back-UPS ES Другой конец кабеля подсоедините к порту USB компьютера Программное обеспечение после его установки автоматически обнаружит порт

USB вашего компьютера Если на вашем компьютере вместо порта USB установлен последовательный порт вы можете запросить в компании APC кабель для подключения к последовательному порту чтобы использовать его для подсоединения к устройству Back-UPS ES 525 Обратитесь в ближайший к вам офис компании (см.

контактную информацию по компании APC ниже) Кабель для подключения к последовательному порту будет выслан вам бесплатно.

Высвобождающие язычки

Крышка отсека аккумулятора

Провод аккумулятора

Клемма аккумулятора

Устройство Back-UPS ES поставляется с установленным внутренним аккумулятором Типичный срок службы аккумулятора составляет 3-6 лет Замена аккумулятора не представляет собой опасности и не несет в себе риск поражения электрическим током Не заменяйте внутренний аккумулятор в режиме работы от аккумулятора (если горит желтый индикатор).

ПРИМЕЧАНИЕ: При подключении аккумулятора может наблюдаться незначительное искрение Это нормальное явление.

Переверните устройство Back-UPS Нажмите на высвобождающие язычки Сдвиньте крышку отсека аккумулятора и снимите ее с устройства.

Достаньте аккумулятор из устройства UPS Запомните какого цвета провод у каждой клеммы Отсоедините провода от клемм аккумулятора.

Включите устройство нажатием на кнопку питания.

Одиночный короткий звуковой сигнал и зеленый индикатор питания от сети подтверждают что устройство Back-UPS ES

включено и готово обеспечивать защиту.

Для обеспечения достаточной продолжительности рабочего цикла устройство Back-UPS ES должно вначале зарядиться в течение не менее 16-ти часов Устройство заряжается всегда когда оно подключено к сети независимо от того включено оно или выключено.

Установка программного обеспечения

PowerChute®

Personal Edition Вставьте компакт-диск с программным обеспечением PowerChute Personal Edition в компьютер и выполняйте инструкции по установке выводящиеся на экран.

Устройство

Back-UPS

ES снабжено встроенным автоматическим регулятором напряжения (AVR) который автоматически регулирует напряжение входной сети без подачи звукового или визуального сигнала.

Вставьте на место крышку отсека аккумулятора и задвиньте ее до щелчка.

Подсоедините провода к новому аккумулятору и установите его в устройство.

Status see back panel w

w

Status

Battery Backup plus Surge Protection

Surge Protection

Back-UPS ES 525

see back panel

Внимание: Вилка шнура питания является размыкающим устройством данного прибора Стенная розетка к которой вы подключаете данной устройство должна быть с заземлением и располагаться рядом в легкодоступном месте

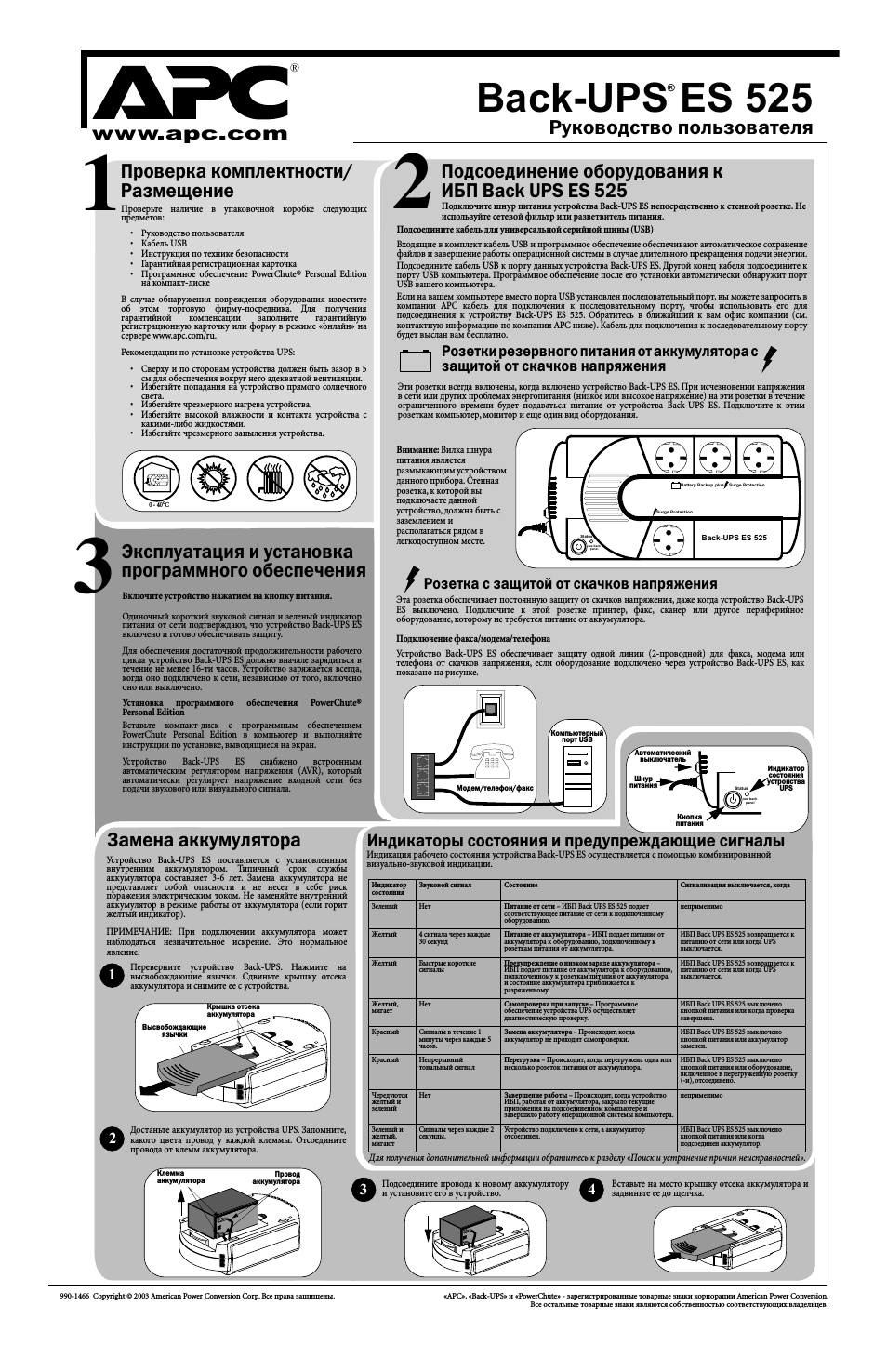

Back-UPS ES 525

Руководство пользователя

Проверка комплектности/
Размещение

Подсоединение оборудования к ИБП Back UPS ES 525

Розетки резервного питания от аккумулятора с защитой от скачков напряжения

Стенная

Модем/телефон/факс

Компьютерный порт USB

Автоматический выключатель

Шнур питания

Кнопка питания

Индикатор состояния устройства

Эксплуатация и установка программного обеспечения

Индикаторы состояния и предупреждающие сигналы

Для получения дополнительной информации обратитесь к разделу «Поиск и устранение причин неисправностей».

Замена аккумулятора

990-1466 Copyright © 2003 American Power Conversion Corp Все права защищены.

«APC» «Back-UPS» и «PowerChute» зарегистрированные товарные знаки корпорации American Power Conversion.

Все остальные товарные знаки являются собственностью соответствующих владельцев.
