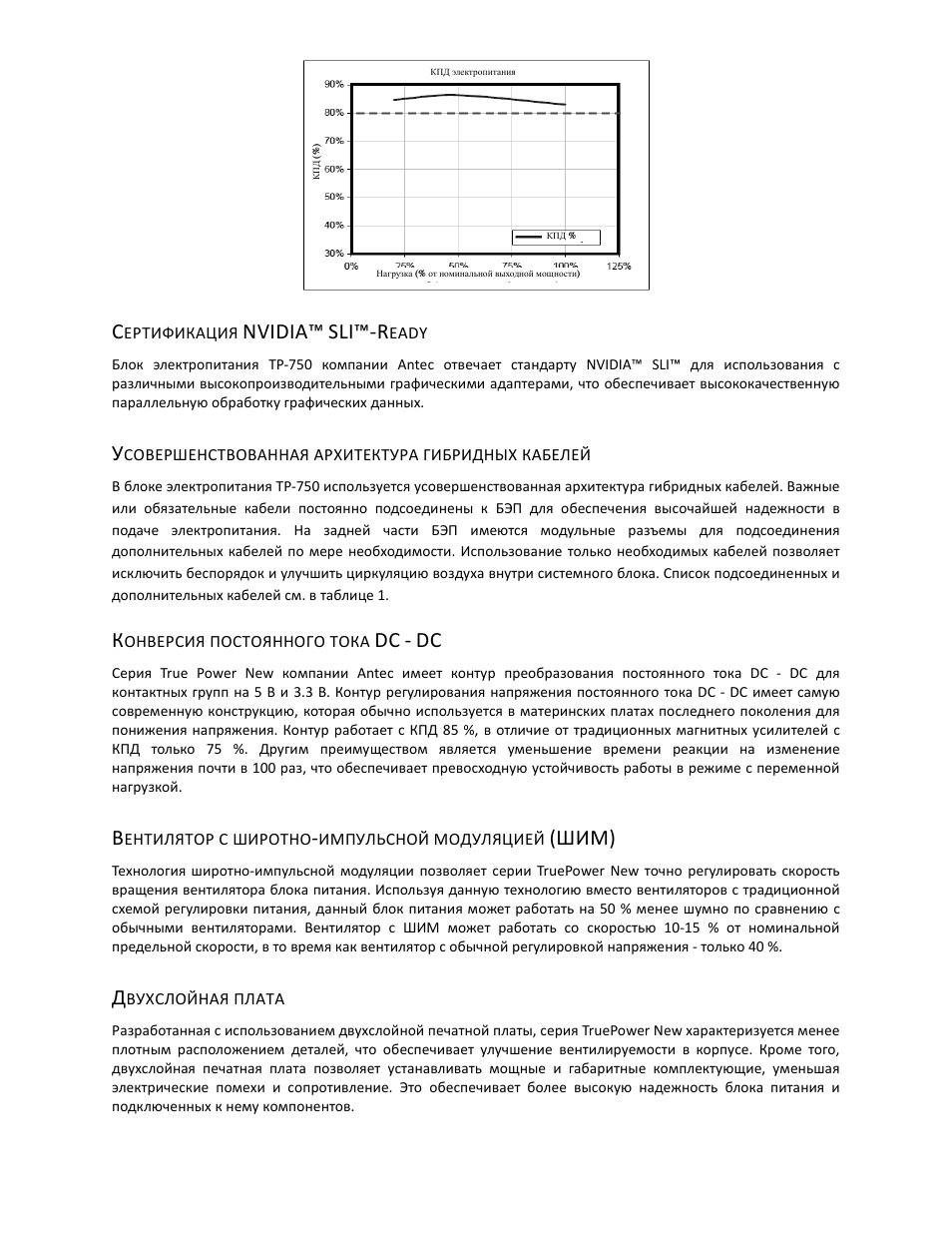

Инструкция по эксплуатации Antec TP-750 Blue — страница 3

ЕРТИФИКАЦИЯ

NVIDIA™

SLI™-R

EADY

Блок электропитания TP-750 компании Antec отвечает стандарту NVIDIA™ SLI™ для использования с различными высокопроизводительными графическими адаптерами что обеспечивает высококачественную параллельную обработку графических данных

СОВЕРШЕНСТВОВАННАЯ АРХИТЕКТУРА ГИБРИДНЫХ КАБЕЛЕЙ

В блоке электропитания TP-750 используется усовершенствованная архитектура гибридных кабелей Важные или обязательные кабели постоянно подсоединены к БЭП для обеспечения высочайшей надежности в подаче электропитания На задней части БЭП имеются модульные разъемы для подсоединения дополнительных кабелей по мере необходимости Использование только необходимых кабелей позволяет исключить беспорядок и улучшить циркуляцию воздуха внутри системного блока Список подсоединенных и дополнительных кабелей см в таблице 1

ОНВЕРСИЯ ПОСТОЯННОГО ТОКА

Серия True Power New компании Antec имеет контур преобразования постоянного тока DC DC для контактных групп на 5 В и 3.3 В Контур регулирования напряжения постоянного тока DC DC имеет самую современную конструкцию которая обычно используется в материнских платах последнего поколения для понижения напряжения Контур работает с КПД 85 % в отличие от традиционных магнитных усилителей с КПД только 75 % Другим преимуществом является уменьшение времени реакции на изменение напряжения почти в 100 раз что обеспечивает превосходную устойчивость работы в режиме с переменной нагрузкой

ЕНТИЛЯТОР С ШИРОТНО

ИМПУЛЬСНОЙ МОДУЛЯЦИЕЙ

(ШИМ)

Технология широтно-импульсной модуляции позволяет серии TruePower New точно регулировать скорость вращения вентилятора блока питания Используя данную технологию вместо вентиляторов с традиционной схемой регулировки питания данный блок питания может работать на 50 % менее шумно по сравнению с обычными вентиляторами Вентилятор с ШИМ может работать со скоростью 10-15 % от номинальной предельной скорости в то время как вентилятор с обычной регулировкой напряжения только 40 %

ВУХСЛОЙНАЯ ПЛАТА

Разработанная с использованием двухслойной печатной платы серия TruePower New характеризуется менее плотным расположением деталей что обеспечивает улучшение вентилируемости в корпусе Кроме того двухслойная печатная плата позволяет устанавливать мощные и габаритные комплектующие уменьшая электрические помехи и сопротивление Это обеспечивает более высокую надежность блока питания и подключенных к нему компонентов.

КПД электропитания

Нагрузка (% от номинальной выходной мощности)

КПД %
