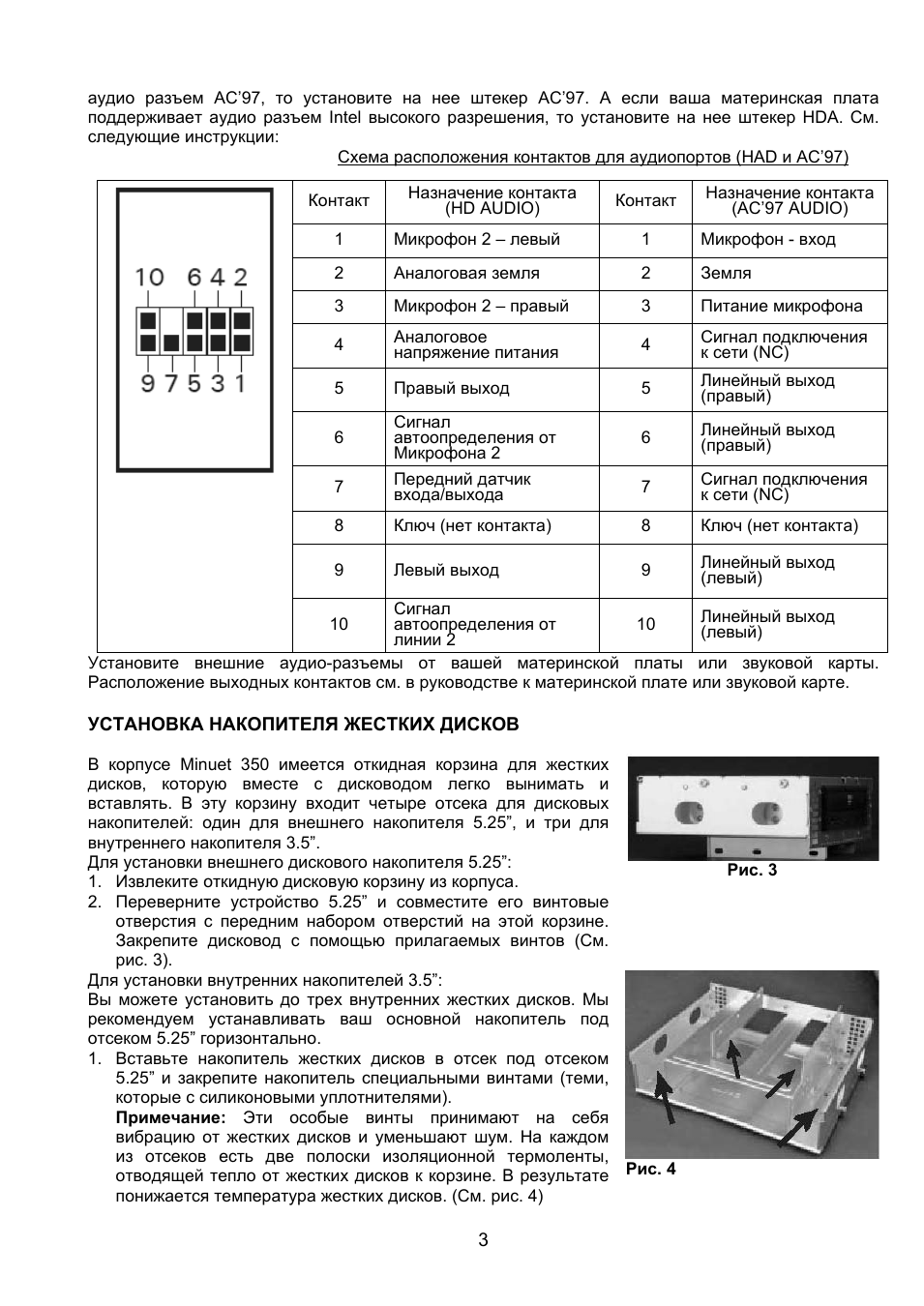

аудио разъем AC’97 то установите на нее штекер AC’97 А если ваша материнская плата поддерживает аудио разъем Intel высокого разрешения то установите на нее штекер HDA См.
следующие инструкции:

Схема расположения контактов для аудиопортов (HAD и AC’97)

Установите внешние аудио-разъемы от вашей материнской платы или звуковой карты Расположение выходных контактов см в руководстве к материнской плате или звуковой карте

УСТАНОВКА НАКОПИТЕЛЯ ЖЕСТКИХ ДИСКОВ

В корпусе Minuet 350 имеется откидная корзина для жестких дисков которую вместе с дисководом легко вынимать и вставлять В эту корзину входит четыре отсека для дисковых накопителей: один для внешнего накопителя 5.25” и три для внутреннего накопителя 3.5”.
Для установки внешнего дискового накопителя 5.25”:
1 Извлеките откидную дисковую корзину из корпуса.
2 Переверните устройство 5.25” и совместите его винтовые отверстия с передним набором отверстий на этой корзине Закрепите дисковод с помощью прилагаемых винтов (См.
рис 3)

Рис 3

Для установки внутренних накопителей 3.5”:
Вы можете установить до трех внутренних жестких дисков Мы рекомендуем устанавливать ваш основной накопитель под отсеком 5.25” горизонтально.
1 Вставьте накопитель жестких дисков в отсек под отсеком 5.25” и закрепите накопитель специальными винтами (теми которые с силиконовыми уплотнителями).
Примечание: Эти особые винты принимают на себя вибрацию от жестких дисков и уменьшают шум На каждом из отсеков есть две полоски изоляционной термоленты отводящей тепло от жестких дисков к корзине В результате понижается температура жестких дисков (См рис 4)

Рис 4

Контакт

Назначение контакта (HD AUDIO)

Контакт

Назначение контакта (AC’97 AUDIO) 1

Микрофон 2 – левый 1

Микрофон вход 2

Аналоговая земля 2

Земля 3

Микрофон 2 – правый 3

Питание микрофона 4

Аналоговое напряжение питания 4

Сигнал подключения к сети (NC) 5

Правый выход 5

Линейный выход (правый) 6

Сигнал автоопределения от

Микрофона 2 6

Линейный выход (правый) 7

Передний датчик входа/выхода 7

Сигнал подключения к сети (NC) 8

Ключ (нет контакта) 8

Ключ (нет контакта) 9

Левый выход 9

Линейный выход (левый) 10

Сигнал автоопределения от линии 2 10

Линейный выход (левый)
