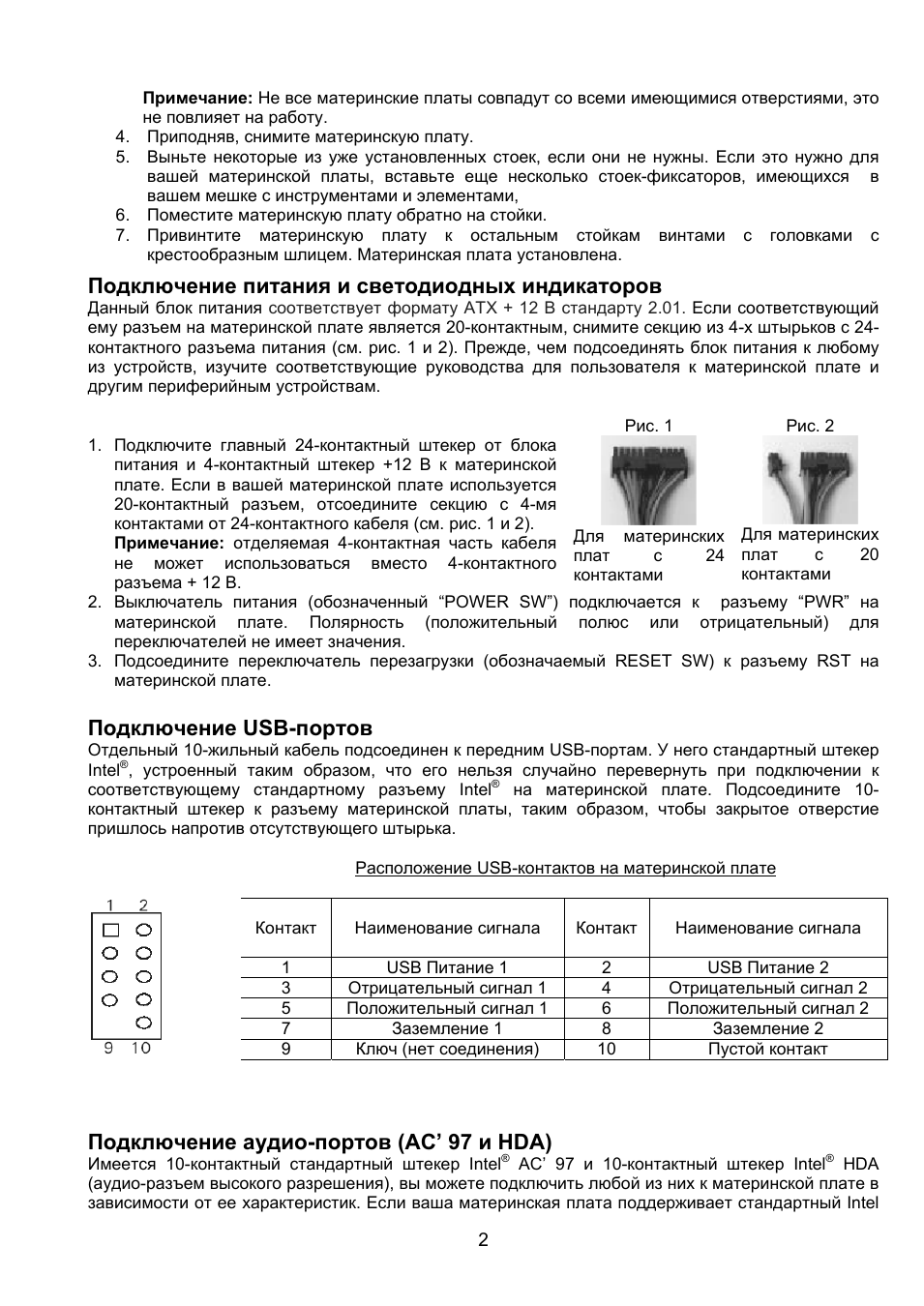

Инструкция по эксплуатации Antec NSK 1380 — страница 3

Примечание: Не все материнские платы совпадут со всеми имеющимися отверстиями это не повлияет на работу 4 Приподняв снимите материнскую плату.
5 Выньте некоторые из уже установленных стоек если они не нужны Если это нужно для вашей материнской платы вставьте еще несколько стоек-фиксаторов имеющихся в вашем мешке с инструментами и элементами 6 Поместите материнскую плату обратно на стойки.
7 Привинтите материнскую плату к остальным стойкам винтами с головками с крестообразным шлицем Материнская плата установлена

Подключение питания и светодиодных индикаторов

Данный блок питания соответствует формату ATX + 12 В стандарту 2.01

Если соответствующий ему разъем на материнской плате является 20-контактным снимите секцию из 4-х штырьков с 24-
контактного разъема питания (см рис 1 и 2) Прежде чем подсоединять блок питания к любому из устройств изучите соответствующие руководства для пользователя к материнской плате и другим периферийным устройствам

1 Подключите главный 24-контактный штекер от блока питания и 4-контактный штекер +12 В к материнской плате Если в вашей материнской плате используется 20-контактный разъем отсоедините секцию с 4-мя контактами от 24-контактного кабеля (см рис 1 и 2).
Примечание: отделяемая 4-контактная часть кабеля не может использоваться вместо 4-контактного разъема + 12 В

Рис 1

Для материнских плат с 24 контактами

Рис 2

Для материнских плат с 20 контактами 2 Выключатель питания (обозначенный “POWER SW”) подключается к разъему “PWR” на материнской плате Полярность (положительный полюс или отрицательный) для переключателей не имеет значения 3 Подсоедините переключатель перезагрузки (обозначаемый RESET SW) к разъему RST на материнской плате

Подключение USB-портов

Отдельный 10-жильный кабель подсоединен к передним USB-портам У него стандартный штекер Intel

устроенный таким образом что его нельзя случайно перевернуть при подключении к соответствующему стандартному разъему Intel

на материнской плате Подсоедините 10-

контактный штекер к разъему материнской платы таким образом чтобы закрытое отверстие пришлось напротив отсутствующего штырька

Расположение USB-контактов на материнской плате

Контакт

Наименование сигнала

Контакт

Наименование сигнала 1 USB

Питание 1 2

USB Питание 2 3

Отрицательный сигнал 1 4

Отрицательный сигнал 2 5

Положительный сигнал 1 6

Положительный сигнал 2 7

Заземление 1 8

Заземление 2 9

Ключ (нет соединения) 10

Пустой контакт

Подключение аудио-портов (АС’ 97 и HDA)

Имеется 10-контактный стандартный штекер Intel

AC’ 97 и 10-контактный штекер Intel

HDA

(аудио-разъем высокого разрешения) вы можете подключить любой из них к материнской плате в зависимости от ее характеристик Если ваша материнская плата поддерживает стандартный Intel
