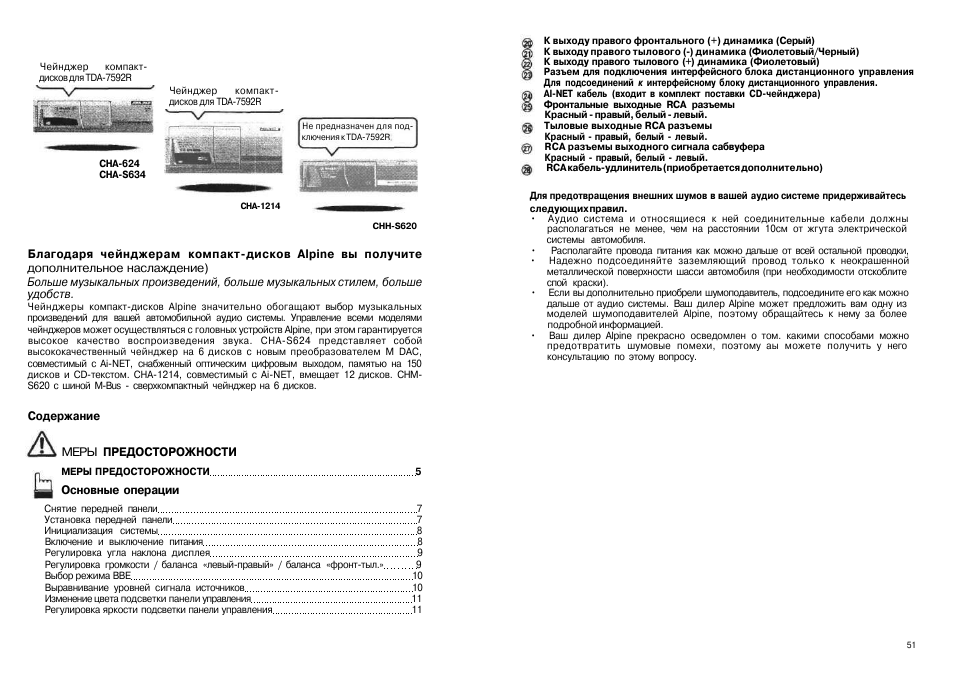

Инструкция по эксплуатации Alpine TDA-7592R — страница 2

Чейнджер компактдисков для TDA-7592R

Чейнджер компактдисков для TDA-7592R

СНА-624

CHA-S634

Не предназначен для подключения к TDA-7592R

СНА-1214

CHH-S620

Благодаря чейнджерам компакт-дисков Alpine вы получите дополнительное наслаждение)

Больше музыкальных произведений больше музыкальных стилем больше удобств.

Чейнджеры компакт-дисков Alpine значительно обогащают выбор музыкальных произведений для вашей автомобильной аудио системы Управление всеми моделями чейнджеров может осуществляться с головных устройств Alpine при этом гарантируется высокое качество воспроизведения звука CHA-S624 представляет собой высококачественный чейнджер на 6 дисков с новым преобразователем М DAC совместимый с Ai-NET снабженный оптическим цифровым выходом памятью на 150

дисков и CD-текстом СНА-1214 совместимый с Ai-NET вмещает 12 дисков СНМ-

S620 с шиной M-Bus сверхкомпактный чейнджер на 6 дисков.

Содержание

МЕРЫ ПРЕДОСТОРОЖНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ 5

Основные операции

Снятие передней панели 7

Установка передней панели 7

Инициализация системы 8

Включение и выключение питания 8

Регулировка угла наклона дисплея 9 Регулировка громкости баланса «левый-правый» баланса «фронт-тыл.» 9

Выбор режима ВВЕ 10

Выравнивание уровней сигнала источников 10

Изменение цвета подсветки панели управления 11

Регулировка яркости подсветки панели управления 11

К выходу правого фронтального (+) динамика (Серый)

К выходу правого тылового (-) динамика (Фиолетовый/Черный)

К выходу правого тылового (+) динамика (Фиолетовый)

Разъем для подключения интерфейсного блока дистанционного управления

Для подсоединений к интерфейсному блоку дистанционного управления.

AI-NET кабель (входит в комплект поставки CD-чейнджера)

Фронтальные выходные RCA разъемы

Красный правый белый левый.

Тыловые выходные RCA разъемы

Красный правый белый левый.

RCA разъемы выходного сигнала сабвуфера

Красный правый белый левый.

RCA кабель-удлинитель (приобретается дополнительно)

Для предотвращения внешних шумов в вашей аудио системе придерживайтесь следующих правил.

• Аудио система и относящиеся к ней соединительные кабели должны располагаться не менее чем на расстоянии 10см от жгута электрической системы автомобиля.

• Располагайте провода питания как можно дальше от всей остальной проводки,

• Надежно подсоединяйте заземляющий провод только к неокрашенной металлической поверхности шасси автомобиля (при необходимости отскоблите спой краски).

• Если вы дополнительно приобрели шумоподавитель подсоедините его как можно дальше от аудио системы Ваш дилер Alpine может предложить вам одну из моделей шумоподавителей Alpine поэтому обращайтесь к нему за более подробной информацией.

• Ваш дилер Alpine прекрасно осведомлен о том какими способами можно предотвратить шумовые помехи поэтому аы можете получить у него консультацию по этому вопросу.
