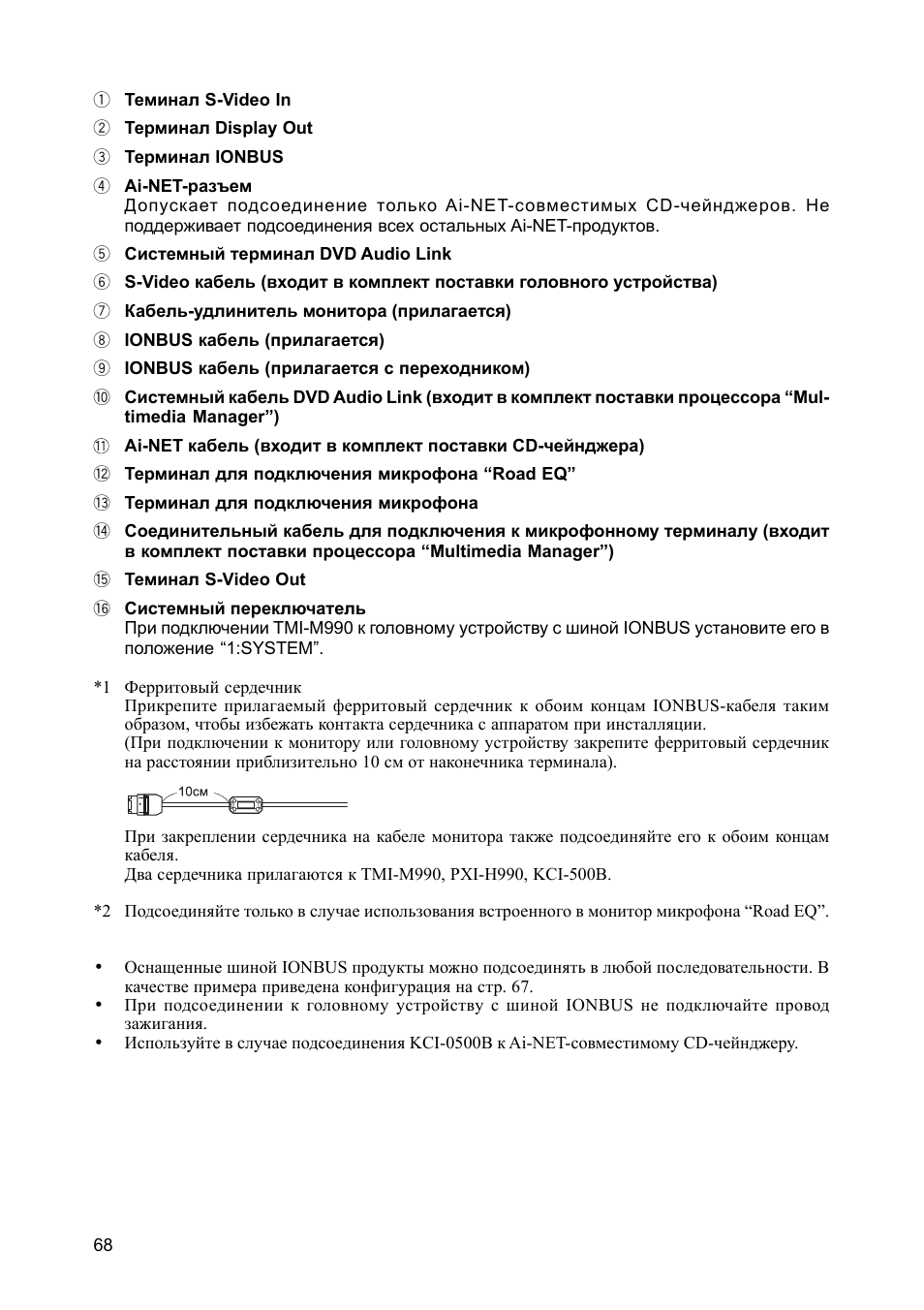

Теминал S-Video In

Терминал Display Out

Терминал IONBUS

Ai-NET-разъем Допускает подсоединение только Ai-NET-совместимых CD-чейнджеров Не поддерживает подсоединения всех остальных Ai-NET-продуктов.

Системный терминал DVD Audio Link

S-Video кабель (входит в комплект поставки головного устройства)

Кабель-удлинитель монитора (прилагается)

IONBUS кабель (прилагается)

IONBUS кабель (прилагается с переходником)

Системный кабель DVD Audio Link (входит в комплект поставки процессора “Multimedia Manager”)
Ai-NET кабель (входит в комплект поставки CD-чейнджера)

Терминал для подключения микрофона “Road EQ”

Терминал для подключения микрофона

Соединительный кабель для подключения к микрофонному терминалу (входит в комплект поставки процессора “Multimedia Manager”)

Теминал S-Video Out

Системный переключатель При подключении TMI-M990 к головному устройству с шиной IONBUS установите его в положение “1:SYSTEM”.

*1 Ферритовый сердечник

Прикрепите прилагаемый ферритовый сердечник к обоим концам IONBUS-кабеля таким образом чтобы избежать контакта сердечника с аппаратом при инсталляции.

(При подключении к монитору или головному устройству закрепите ферритовый сердечник на расстоянии приблизительно 10 см от наконечника терминала).

При закреплении сердечника на кабеле монитора также подсоединяйте его к обоим концам кабеля.

Два сердечника прилагаются к TMI-M990 PXI-H990 KCI-500B.

*2 Подсоединяйте только в случае использования встроенного в монитор микрофона “Road EQ”.

Оснащенные шиной IONBUS продукты можно подсоединять в любой последовательности В

качестве примера приведена конфигурация на стр 67.

При подсоединении к головному устройству с шиной IONBUS не подключайте провод зажигания.

Используйте в случае подсоединения KCI-0500B ê Ai-NET-совместимому CD-чейнджеру.
