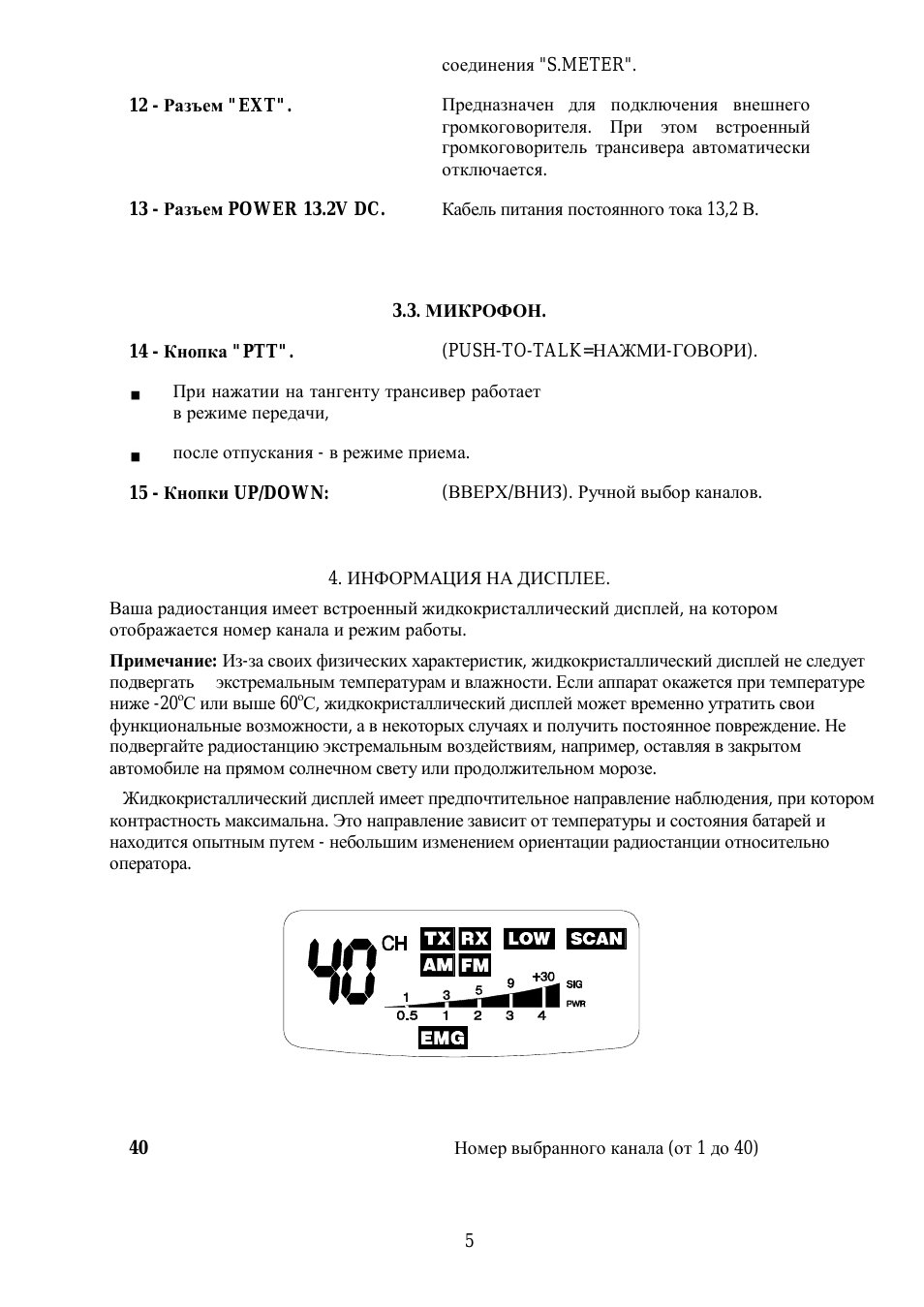

Инструкция по эксплуатации ALAN 78 Plus — страница 5

5 соединения " TER" 12 Разъем "EXT"

Предназначен для подключения внешнего громкоговорителя При этом встроенный громкоговоритель трансивера автоматически отключается 13 Разъем POWER 13.2V DC

Кабель питания постоянного тока 13,2 В 3.3 МИКРОФОН 14 Кнопка "PTT"

(PUSH-TO-TALK=НАЖМИ-ГОВОРИ)

При нажатии на тангенту трансивер работает в режиме передачи после отпускания в режиме приема 15 Кнопки UP/DOWN:

(ВВЕРХ/ВНИЗ) Ручной выбор каналов 4 ИНФОРМАЦИЯ НА ДИСПЛЕЕ

Ваша радиостанция имеет встроенный жидкокристаллический дисплей на котором отображается номер канала и режим работы Примечание: Из-за своих физических характеристик жидкокристаллический дисплей не следует подвергать экстремальным температурам и влажности Если аппарат окажется при температуре ниже 20

С или выше 60

С жидкокристаллический дисплей может временно утратить свои функциональные возможности а в некоторых случаях и получить постоянное повреждение Не подвергайте радиостанцию экстремальным воздействиям например оставляя в закрытом автомобиле на прямом солнечном свету или продолжительном морозе

Жидкокристаллический дисплей имеет предпочтительное направление наблюдения при котором контрастность максимальна Это направление зависит от температуры и состояния батарей и находится опытным путем небольшим изменением ориентации радиостанции относительно оператора 40

Номер выбранного канала (от 1 до 40)
