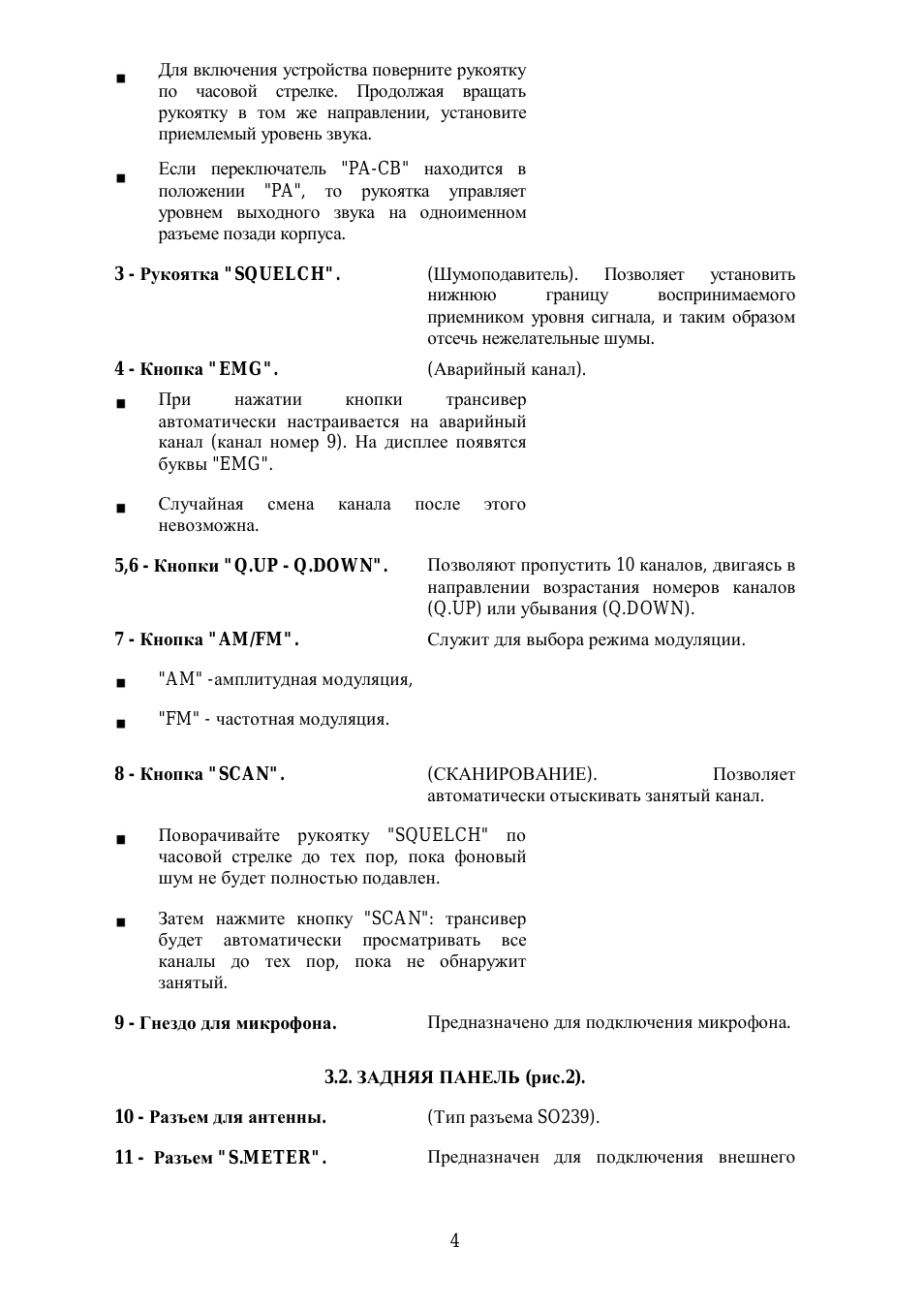

Инструкция по эксплуатации ALAN 78 Plus — страница 4

Для включения устройства поверните рукоятку по часовой стрелке Продолжая вращать рукоятку в том же направлении установите приемлемый уровень звука

Если переключатель "PA-CB" находится в положении "PA" то рукоятка управляет уровнем выходного звука на одноименном разъеме позади корпуса 3 Рукоятка "SQUELCH"

(Шумоподавитель)

Позволяет установить нижнюю границу воспринимаемого приемником уровня сигнала и таким образом отсечь нежелательные шумы 4 Кнопка "EMG"

(Аварийный канал)

При нажатии кнопки трансивер автоматически настраивается на аварийный канал (канал номер 9) На дисплее появятся буквы "EMG"

Случайная смена канала после этого невозможна 5,6 Кнопки "Q.UP Q.DOWN"

Позволяют пропустить 10 каналов двигаясь в направлении возрастания номеров каналов (Q.UP) или убывания (Q.DOWN) 7 Кнопка "AM/FM"

Служит для выбора режима модуляции

"AM" амплитудная модуляция

"FM" частотная модуляция 8 Кнопка "SCAN"

(СКАНИРОВАНИЕ)

Позволяет автоматически отыскивать занятый канал

Поворачивайте рукоятку "SQUELCH" по часовой стрелке до тех пор пока фоновый шум не будет полностью подавлен

Затем нажмите кнопку "SCAN": трансивер будет автоматически просматривать все каналы до тех пор пока не обнаружит занятый 9 Гнездо для микрофона

Предназначено для подключения микрофона 3.2 ЗАДНЯЯ ПАНЕЛЬ (рис.2) 10 Разъем для антенны

(Тип разъема SO239) 11 Разъем " TER"

Предназначен для подключения внешнего
