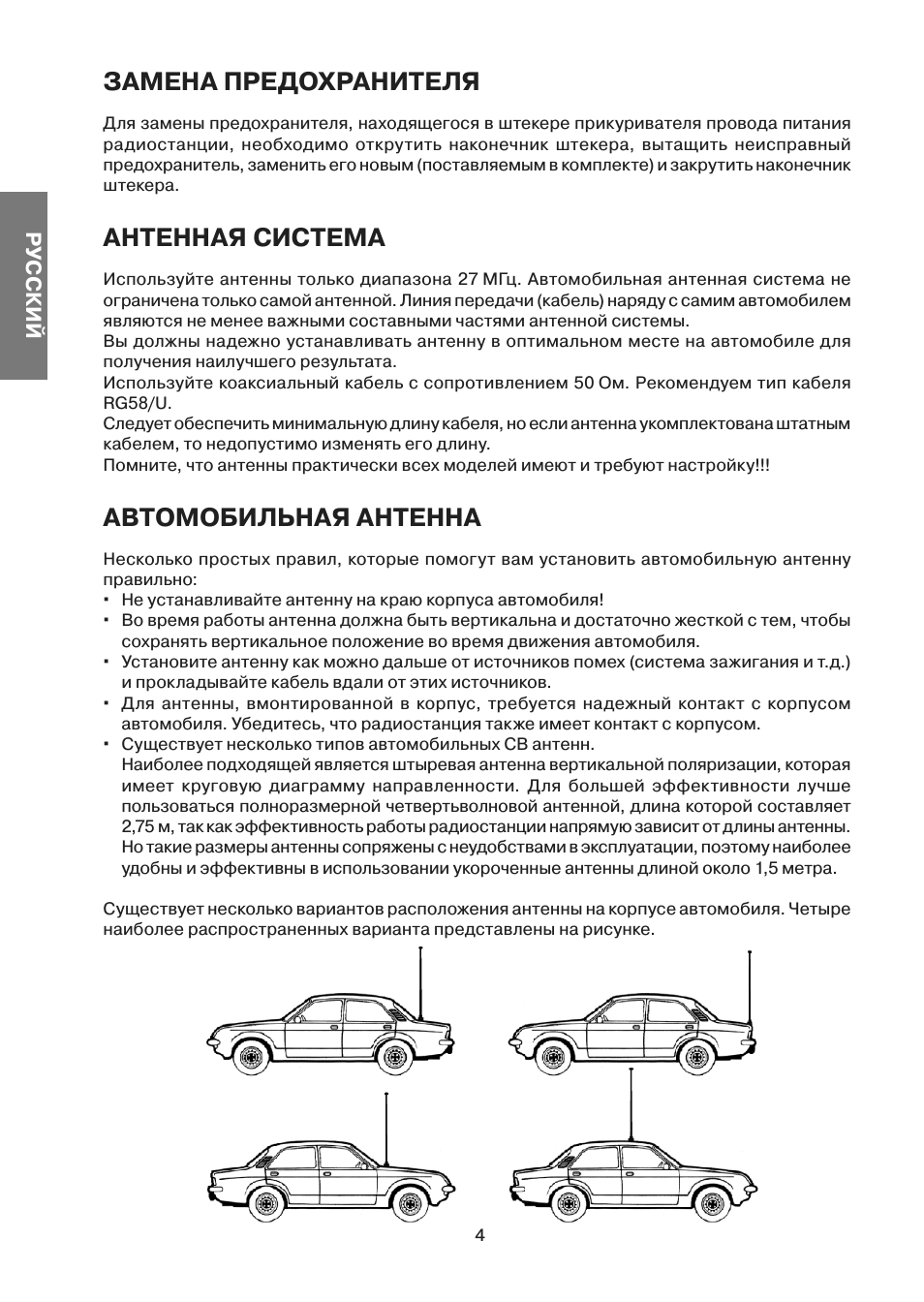

Инструкция по эксплуатации ALAN 100 Plus — страница 4

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Для замены предохранителя находящегося в штекере прикуривателя провода питания радиостанции необходимо открутить наконечник штекера вытащить неисправный предохранитель заменить его новым (поставляемым в комплекте) и закрутить наконечник штекера.

АНТЕННАЯ СИСТЕМА

Используйте антенны только диапазона 27 МГц Автомобильная антенная система не ограничена только самой антенной Линия передачи (кабель) наряду с самим автомобилем являются не менее важными составными частями антенной системы.

Вы должны надежно устанавливать антенну в оптимальном месте на автомобиле для получения наилучшего результата.

Используйте коаксиальный кабель с сопротивлением 50 Ом Рекомендуем тип кабеля

RG58/U.

Следует обеспечить минимальную длину кабеля но если антенна укомплектована штатным кабелем то недопустимо изменять его длину.

Помните что антенны практически всех моделей имеют и требуют настройку!!!

АВТОМОБИЛЬНАЯ АНТЕННА

Несколько простых правил которые помогут вам установить автомобильную антенну правильно:

Не устанавливайте антенну на краю корпуса автомобиля!

Во время работы антенна должна быть вертикальна и достаточно жесткой с тем чтобы

сохранять вертикальное положение во время движения автомобиля.

Установите антенну как можно дальше от источников помех (система зажигания и т.д.)

и прокладывайте кабель вдали от этих источников.

Для антенны вмонтированной в корпус требуется надежный контакт с корпусом

автомобиля Убедитесь что радиостанция также имеет контакт с корпусом.

Существует несколько типов автомобильных СВ антенн

Наиболее подходящей является штыревая антенна вертикальной поляризации которая имеет круговую диаграмму направленности Для большей эффективности лучше пользоваться полноразмерной четвертьволновой антенной длина которой составляет 2,75 м так как эффективность работы радиостанции напрямую зависит от длины антенны

Но такие размеры антенны сопряжены с неудобствами в эксплуатации поэтому наиболее удобны и эффективны в использовании укороченные антенны длиной около 1,5 метра.

Существует несколько вариантов расположения антенны на корпусе автомобиля Четыре наиболее распространенных варианта представлены на рисунке.

УС
С

4
