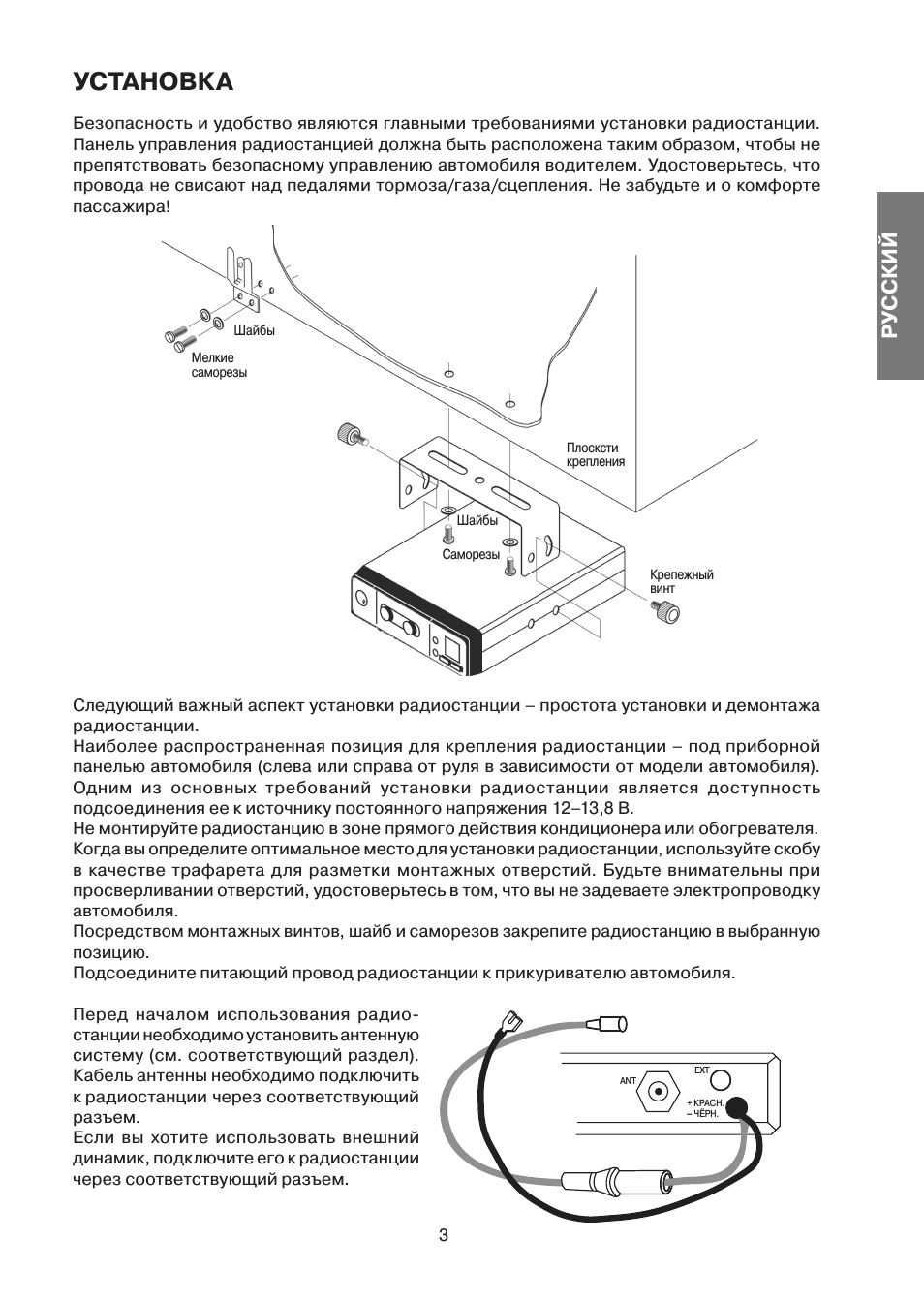

Инструкция по эксплуатации ALAN 100 Plus — страница 3

Шайбы

Мелкие саморезы

Плосксти крепления

Крепежный винт

Шайбы

Саморезы

УСТАНОВКА

Безопасность и удобство являются главными требованиями установки радиостанции

Панель управления радиостанцией должна быть расположена таким образом чтобы не препятствовать безопасному управлению автомобиля водителем Удостоверьтесь что провода не свисают над педалями тормоза/газа/сцепления Не забудьте и о комфорте пассажира!

Следующий важный аспект установки радиостанции – простота установки и демонтажа радиостанции

Наиболее распространенная позиция для крепления радиостанции – под приборной панелью автомобиля (слева или справа от руля в зависимости от модели автомобиля)

Одним из основных требований установки радиостанции является доступность подсоединения ее к источнику постоянного напряжения 12–13,8 В.

Не монтируйте радиостанцию в зоне прямого действия кондиционера или обогревателя.

Когда вы определите оптимальное место для установки радиостанции используйте скобу в качестве трафарета для разметки монтажных отверстий Будьте внимательны при просверливании отверстий удостоверьтесь в том что вы не задеваете электропроводку автомобиля.

Посредством монтажных винтов шайб и саморезов закрепите радиостанцию в выбранную позицию.

Подсоедините питающий провод радиостанции к прикуривателю автомобиля.

Перед началом использования радио­

станции необходимо установить антенную систему (см соответствующий раздел)

Кабель антенны необходимо подключить к радиостанции через соответствующий разъем.

Если вы хотите использовать внешний динамик подключите его к радиостанции через соответствующий разъем.

+ КРАСН.

-ЧЁРН.

3
