Инструкция по эксплуатации Zebra QLn series руководство по быстрому запуску

оби ль ны е п рин те ры се рии

Кра тк ое р ук овод ст во п оль зов ат ел я

Вв ед ени е

Ус та но вк а и з ар яд ка ба тар еи

За гр уз ка н ос ит еля

од кл ю

че ни е п ри нт ер а и эл ем енты у пра вл ен ия

чис тк а и у ст ра не ние не ис пр авно ст ей

Ак се сс уа ры и к он та кт на я ин ф

ор м

ац ия

Введение

Благодарим за выбор мобильных принтеров Zebra серии QLn™ Благодаря инновационной конструкции эти надежные принтеры станут полезным и эффективным дополнением вашего рабочего места

Применяя изделия корпорации Zebra Technologies вы получаете гарантированную поддержку на уровне мировых стандартов всех принтеров для нанесения штрих-кодов программного обеспечения и комплектующих.

В этом документе в удобной форме собрана краткая информация по эксплуатации и техобслуживании мобильного принтера серии QLn

Полная обновленная документация по этому принтеру представлена в Руководстве пользователя принтеров серии QLn которое доступно в Интернете по адресу:

QLn420

QLn320

QLn220

Ширина носителя:

от 50,8 до 111,76 мм (от 2,0 до 4,4 дюйма)

Ширина носителя:

от 25,4 до 79,4 мм (от 1,0 до 3,125 дюйма)

Ширина носителя:

от 16 до 55,37 мм (от 0,63 до 2,18 дюйма)

Габариты принтера

В: 186,7 мм (7,35 дюйма)*

Ш: 165,1 мм (6,50 дюйма)

Г: 82,5 мм (3,25 дюйма)

* С зажимом для крепления к поясному ремню.

Габариты принтера

В: 173,659 мм (6,85 дюйма)*

Ш: 117,856 мм (4,65 дюйма)

Г: 76,9 мм (3,15 дюйма)

* С зажимом для крепления к поясному ремню.

Габариты принтера

В: 170,9 мм (6,73 дюйма)*

Ш: 91,4 мм (3,60 дюйма)

Г: 69,9 мм (2,75 дюйма)

* С зажимом для крепления к поясному ремню.

Обязательно ознакомьтесь с листовкой «Важная информация о правилах техники безопасности» входящей в комплект каждого принтера и «Технической памяткой» прилагаемой к каждой аккумуляторной батарее В этих документах подробно изложены процедуры обеспечивающие максимальную надежность и безопасность при эксплуатации принтера

© ZIH Corp 2012 г

P1031679-153 ред B

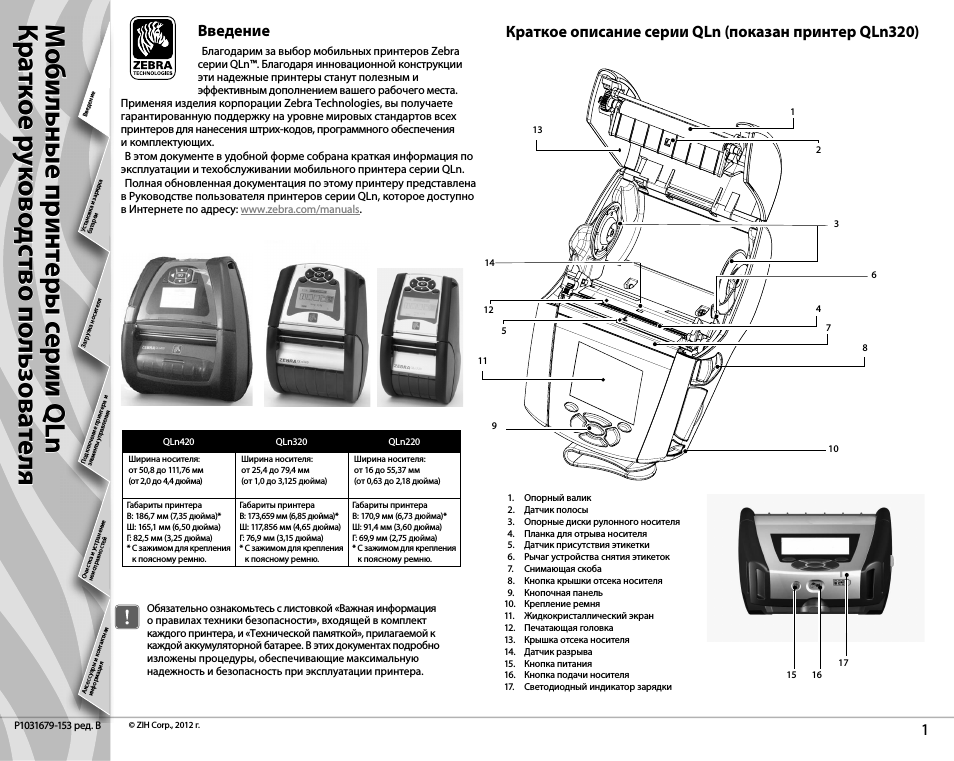

Краткое описание серии QLn (показан принтер QLn320)

1 Опорный валик

2 Датчик полосы

3 Опорные диски рулонного носителя

4 Планка для отрыва носителя

5 Датчик присутствия этикетки

6 Рычаг устройства снятия этикеток

7 Снимающая скоба

8 Кнопка крышки отсека носителя

9 Кнопочная панель

10 Крепление ремня

11 Жидкокристаллический экран

12 Печатающая головка

13 Крышка отсека носителя

14 Датчик разрыва

15 Кнопка питания

16 Кнопка подачи носителя

17 Светодиодный индикатор зарядки
