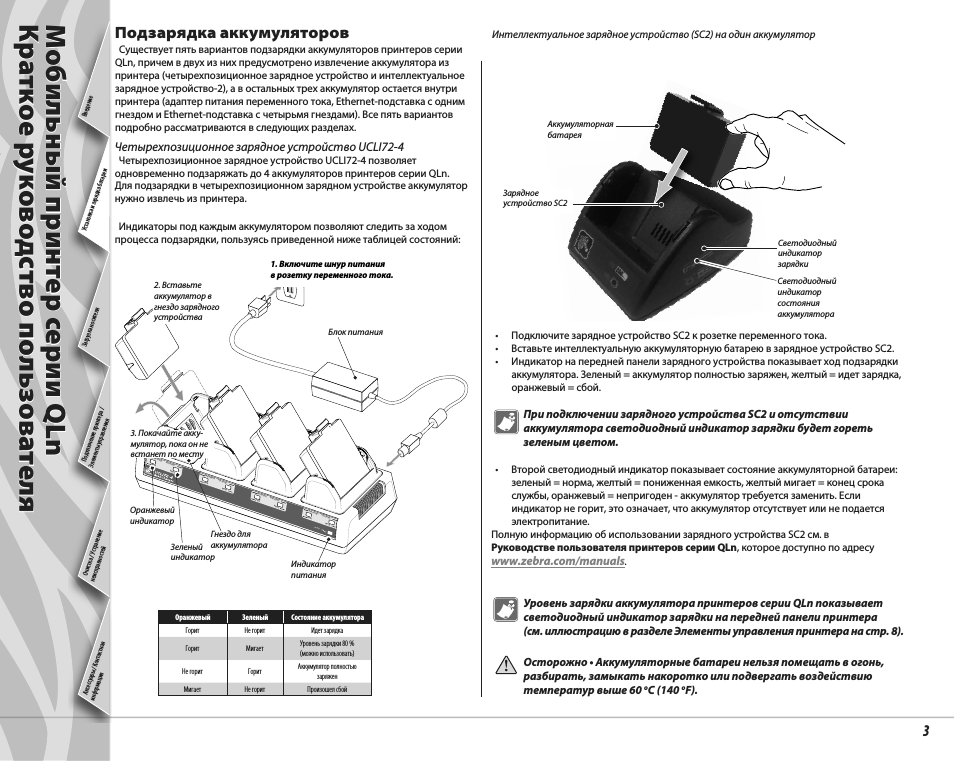

Инструкция по эксплуатации Zebra QLn series краткое руководство — страница 3

Введение

Установка и зарядка батареи

Загрузка носителя

Подключение принтера

Элементы управления

Очистка Устранение неисправностей

Аксессуары Контактная информация

Мобильный прин тер с ерии QLn

Кр ат кое р ук ово дс тво поль зов ат еля

Четырехпозиционное зарядное устройство UCLI72-4

Четырехпозиционное зарядное устройство UCLI72-4 позволяет одновременно подзаряжать до 4 аккумуляторов принтеров серии QLn

Для подзарядки в четырехпозиционном зарядном устройстве аккумулятор нужно извлечь из принтера.

Индикаторы под каждым аккумулятором позволяют следить за ходом процесса подзарядки пользуясь приведенной ниже таблицей состояний:

Fault

Fast Cha rge

Fault

Fast Cha rge

Fault

Fast Cha rge

Ready

Power

Full Char ge

Ready

Full Char ge

Ready

Full Char ge

Full Char ge

Fault

Fast Cha rge

Ready

Гнездо для аккумулятора

Оранжевый индикатор

Зеленый индикатор

Индикатор питания

Блок питания

2 Вставьте аккумулятор в гнездо зарядного устройства

3 Покачайте аккумулятор пока он не встанет по месту

Оранжевый

Зеленый

Состояние аккумулятора

Горит

Не горит

Идет зарядка

Горит

Мигает

Уровень зарядки 80 %
(можно использовать)

Не горит

Горит

Аккумулятор полностью заряжен

Мигает

Не горит

Произошел сбой

Подзарядка аккумуляторов

1 Включите шнур питания в розетку переменного тока.

Существует пять вариантов подзарядки аккумуляторов принтеров серии

QLn причем в двух из них предусмотрено извлечение аккумулятора из принтера (четырехпозиционное зарядное устройство и интеллектуальное зарядное устройство-2) а в остальных трех аккумулятор остается внутри принтера (адаптер питания переменного тока Ethernet-подставка с одним гнездом и Ethernet-подставка с четырьмя гнездами) Все пять вариантов подробно рассматриваются в следующих разделах.

Интеллектуальное зарядное устройство (SC2) на один аккумулятор

Аккумуляторная батарея

Зарядное устройство SC2

Светодиодный индикатор зарядки

• Подключите зарядное устройство SC2 к розетке переменного тока

• Вставьте интеллектуальную аккумуляторную батарею в зарядное устройство SC2

• Индикатор на передней панели зарядного устройства показывает ход подзарядки аккумулятора Зеленый = аккумулятор полностью заряжен желтый = идет зарядка оранжевый = сбой.

При подключении зарядного устройства SC2 и отсутствии аккумулятора светодиодный индикатор зарядки будет гореть зеленым цветом.

• Второй светодиодный индикатор показывает состояние аккумуляторной батареи: зеленый = норма желтый = пониженная емкость желтый мигает = конец срока службы оранжевый = непригоден аккумулятор требуется заменить Если индикатор не горит это означает что аккумулятор отсутствует или не подается электропитание.

Полную информацию об использовании зарядного устройства SC2 см в

Руководстве пользователя принтеров серии QLn которое доступно по адресу

Светодиодный индикатор состояния аккумулятора

Уровень зарядки аккумулятора принтеров серии QLn показывает светодиодный индикатор зарядки на передней панели принтера (см. иллюстрацию в разделе Элементы управления принтера на стр. 8).

Осторожно • Аккумуляторные батареи нельзя помещать в огонь

разбирать замыкать накоротко или подвергать воздействию температур выше 60 o

C (140 o
