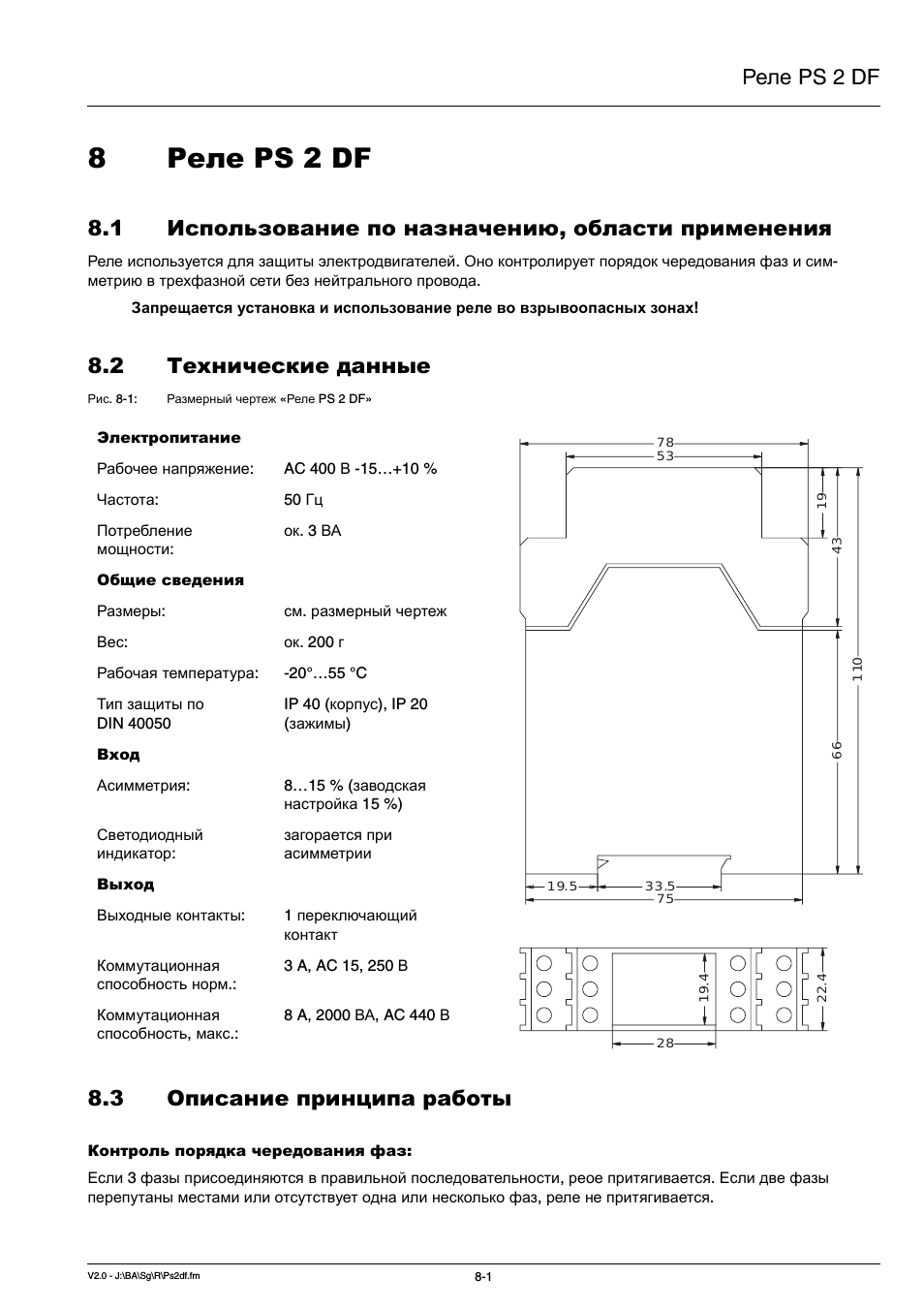

Инструкция по эксплуатации Wilo PS 2 DF реле

Реле PS 2 DF

Реле PS 2 DF

Использование по назначению области применения

Реле используется для защиты электродвигателей Оно контролирует порядок чередования фаз и симметрию в трехфазной сети без нейтрального провода.

Запрещается установка и использование реле во взрывоопасных зонах!

Технические данные

Рис 8-1:

Размерный чертеж «Реле PS 2 DF»

Описание принципа работы

Контроль порядка чередования фаз:
Если 3 фазы присоединяются в правильной последовательности реое притягивается Если две фазы перепутаны местами или отсутствует одна или несколько фаз реле не притягивается.

Электропитание

Рабочее напряжение:

AC 400

В 15…+10 %

Частота:

Потребление мощности:

ок 3 ВА

Общие сведения

Размеры:

см размерный чертеж

Вес:

ок 200 г

Рабочая температура:

-20°…55 °C

Тип защиты по DIN 40050

IP 40 (

корпус) IP 20

зажимы)

Вход

Асимметрия:

8…15 % (

заводская настройка 15 %)

Светодиодный индикатор:

загорается при асимметрии

Выход

Выходные контакты:

1 переключающий контакт

Коммутационная способность норм.:

3 A AC 15 250

Коммутационная способность макс.:

8 A 2000

ВА AC 440 В

1 9 5

3 3 5

V2.0 J:\BA\Sg\R\Ps2df.fm
