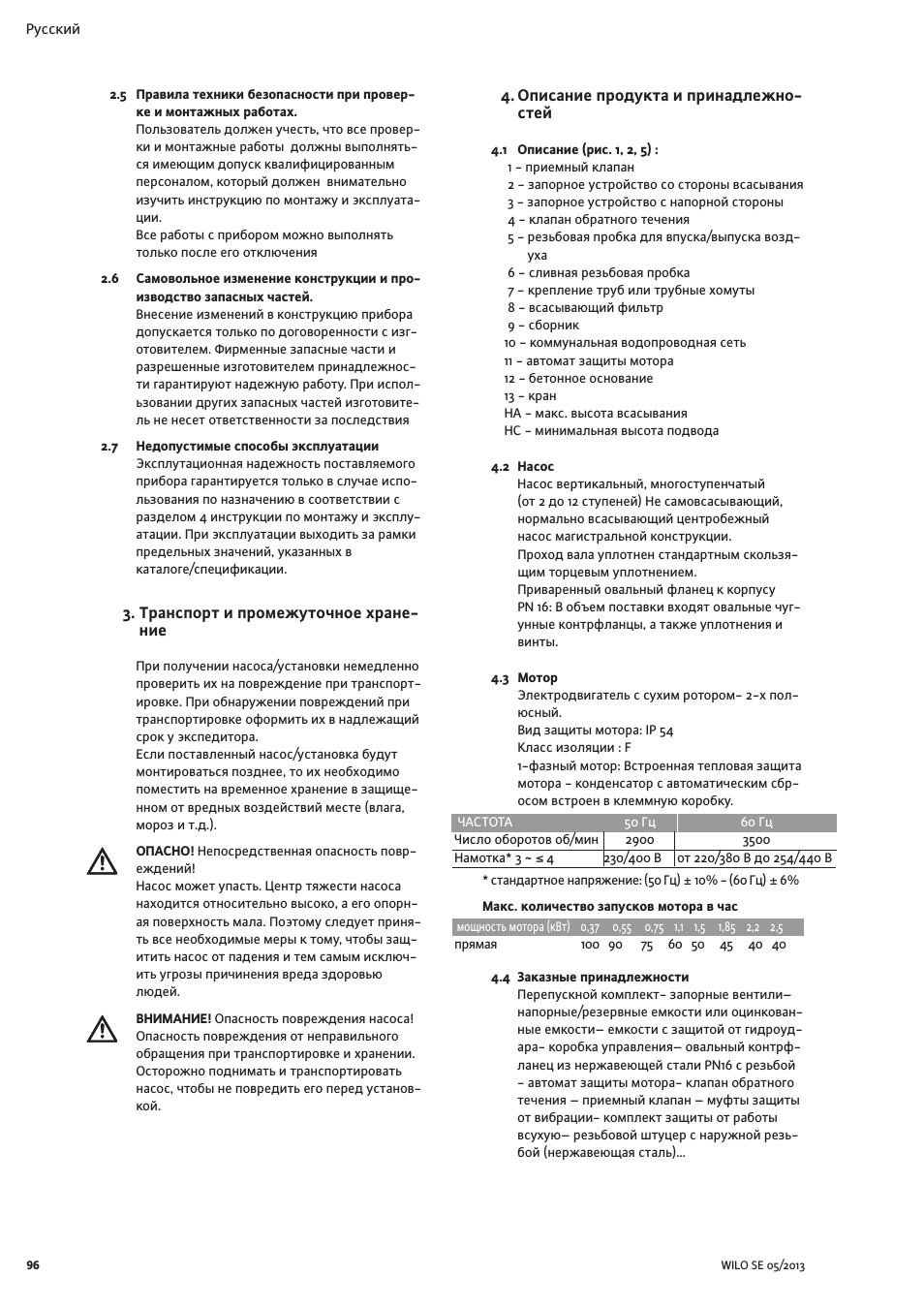

Инструкция по эксплуатации Wilo MVIL — страница 4

WILO SE 05/2013

Русский

2.5 Правила техники безопасности при проверке и монтажных работах Пользователь должен учесть что все проверки и монтажные работы должны выполняться имеющим допуск квалифицированным персоналом который должен внимательно изучить инструкцию по монтажу и эксплуатации Все работы с прибором можно выполнять только после его отключения

Самовольное изменение конструкции и производство запасных частей Внесение изменений в конструкцию прибора допускается только по договоренности с изготовителем Фирменные запасные части и разрешенные изготовителем принадлежности гарантируют надежную работу При использовании других запасных частей изготовитель не несет ответственности за последствия

Недопустимые способы эксплуатации Эксплутационная надежность поставляемого прибора гарантируется только в случае использования по назначению в соответствии с разделом 4 инструкции по монтажу и эксплуатации При эксплуатации выходить за рамки предельных значений указанных в каталоге/спецификации.

3 Транспорт и промежуточное хранение

При получении насоса/установки немедленно проверить их на повреждение при транспортировке При обнаружении повреждений при транспортировке оформить их в надлежащий срок у экспедитора Если поставленный насос/установка будут монтироваться позднее то их необходимо поместить на временное хранение в защищенном от вредных воздействий месте (влага мороз и т.д.).

ОПАСНО! Непосредственная опасность повреждений!
Насос может упасть Центр тяжести насоса находится относительно высоко а его опорная поверхность мала Поэтому следует принять все необходимые меры к тому чтобы защитить насос от падения и тем самым исключить угрозы причинения вреда здоровью людей.

ВНИМАНИЕ! Опасность повреждения насоса!
Опасность повреждения от неправильного обращения при транспортировке и хранении Осторожно поднимать и транспортировать насос чтобы не повредить его перед установкой.

4 Описание продукта и принадлежностей

4.1 Описание (рис 1 2 5) :

1 приемный клапан 2 запорное устройство со стороны всасывания 3 запорное устройство с напорной стороны 4 клапан обратного течения 5 резьбовая пробка для впуска/выпуска воздуха

6 сливная резьбовая пробка 7 крепление труб или трубные хомуты 8 всасывающий фильтр 9 сборник

10 коммунальная водопроводная сеть 11 автомат защиты мотора 12 бетонное основание 13 кран HA макс высота всасывания HC минимальная высота подвода

4.2 Насос

Насос вертикальный многоступенчатый (от 2 до 12 ступеней) Не самовсасывающий нормально всасывающий центробежный насос магистральной конструкции Проход вала уплотнен стандартным скользящим торцевым уплотнением Приваренный овальный фланец к корпусу PN 16: В объем поставки входят овальные чугунные контрфланцы а также уплотнения и винты.

4.3 Мотор

Электродвигатель с сухим ротором 2-х полюсный Вид защиты мотора: IP 54 Класс изоляции : F 1-фазный мотор: Встроенная тепловая защита мотора конденсатор с автоматическим сбросом встроен в клеммную коробку.

* стандартное напряжение: (50 Гц) ± 10% (60 Гц) ± 6%

Макс количество запусков мотора в час

4.4 Заказные принадлежности

Перепускной комплект запорные вентили–
напорные/резервные емкости или оцинкованные емкости– емкости с защитой от гидроудара коробка управления– овальный контрфланец из нержавеющей стали PN16 с резьбой автомат защиты мотора клапан обратного течения – приемный клапан – муфты защиты от вибрации комплект защиты от работы всухую– резьбовой штуцер с наружной резьбой (нержавеющая сталь)…

мощность мотора (кВт) 0,37 0,55 0,75 1,1 1,5 1,85 2,2 2,5

прямая 100 90 75 60 50 45 40 40

ЧАСТОТА

50 Гц

60 Гц

Число оборотов об/мин

2900

3500

Намотка* 3 ~ ≤ 4

230/400 В

от 220/380 В до 254/440 В
