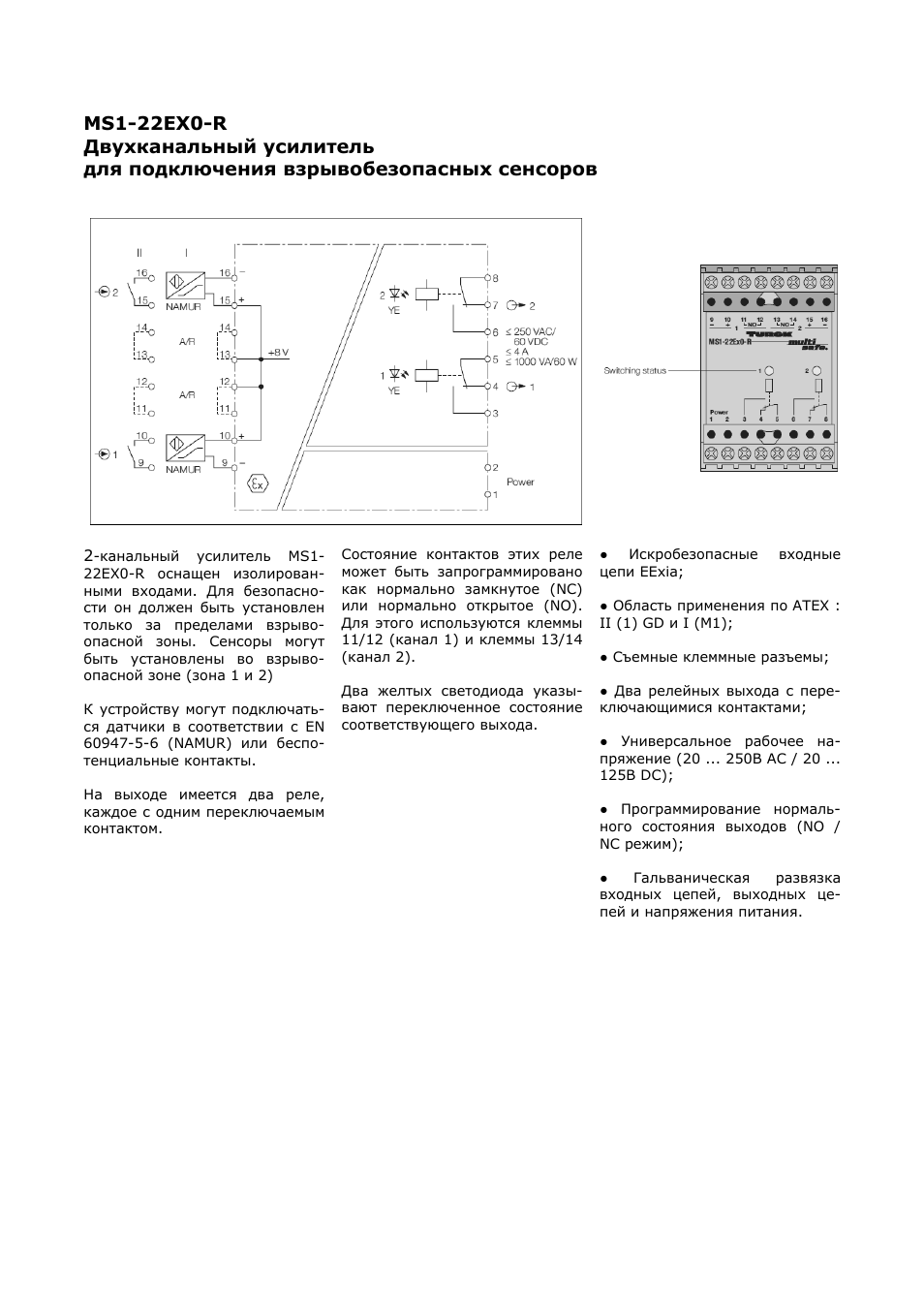

Инструкция по эксплуатации Wilo MS1-22EX0-R

MS1-22EX0-R Двухканальный усилитель для подключения взрывобезопасных сенсоров 2

-канальный усилитель MS1-

22EX0-R оснащен изолированными входами Для безопасности он должен быть установлен только за пределами взрывоопасной зоны Сенсоры могут быть установлены во взрывоопасной зоне (зона 1 и 2)

К устройству могут подключаться датчики в соответствии с EN 60947-5-6 (NAMUR) или беспотенциальные контакты

На выходе имеется два реле каждое с одним переключаемым контактом

Состояние контактов этих реле может быть запрограммировано как нормально замкнутое (NC) или нормально открытое (NO)

Для этого используются клеммы 11/12 (канал 1) и клеммы 13/14 (канал 2)

Два желтых светодиода указывают переключенное состояние соответствующего выхода

● Искробезопасные входные цепи EExia;

● Область применения по ATEX :

II (1) GD и I (M1);

● Съемные клеммные разъемы;

● Два релейных выхода с переключающимися контактами;

● Универсальное рабочее напряжение (20 250В AC 20 125В DC);

● Программирование нормального состояния выходов (NO

NC режим);

Гальваническая развязка входных цепей выходных цепей и напряжения питания.
