3 Установка 4 Характеристики электрические схемы

11377551 01/2009 RU

WIKA Термометр сопротивления модель TR30

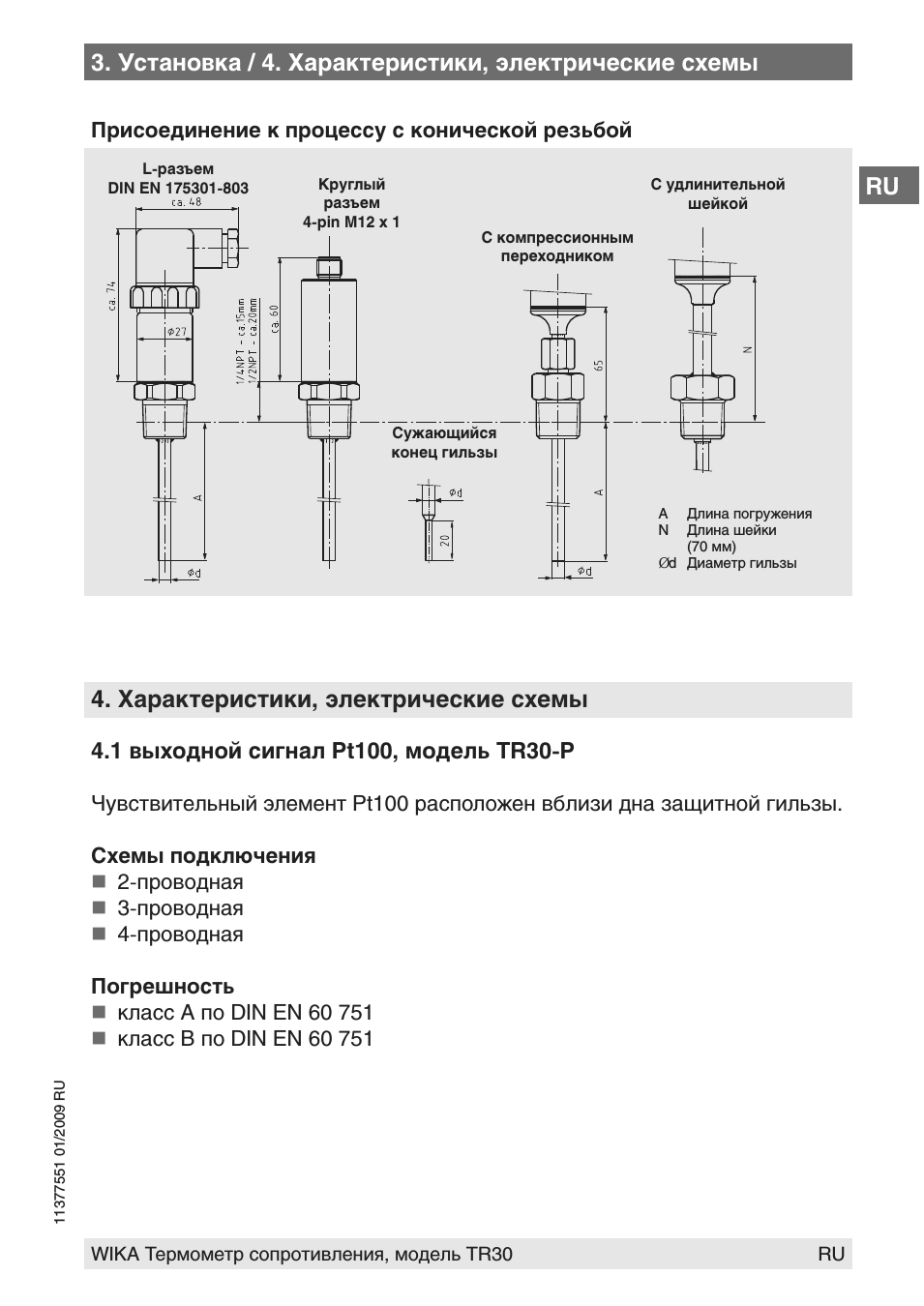

Присоединение к процессу с конической резьбой

Характеристики электрические схемы

4.1 выходной сигнал Pt100 модель TR30-P

Чувствительный элемент Pt100 расположен вблизи дна защитной гильзы.

Схемы подключения

2-проводная

3-проводная

4-проводная

Погрешность класс A по DIN EN 60 751

класс B по DIN EN 60 751

A Длина погружения

N Длина шейки

(70 мм)

Ød Диаметр гильзы

С удлинительной шейкой

С компрессионным переходником

Сужающийся конец гильзы

Круглый разъем

4-pin M12 x 1

L-разъем

DIN EN 175301-803
