Инструкция по эксплуатации Whirlpool AKT 301 IX

AKT 301 IX

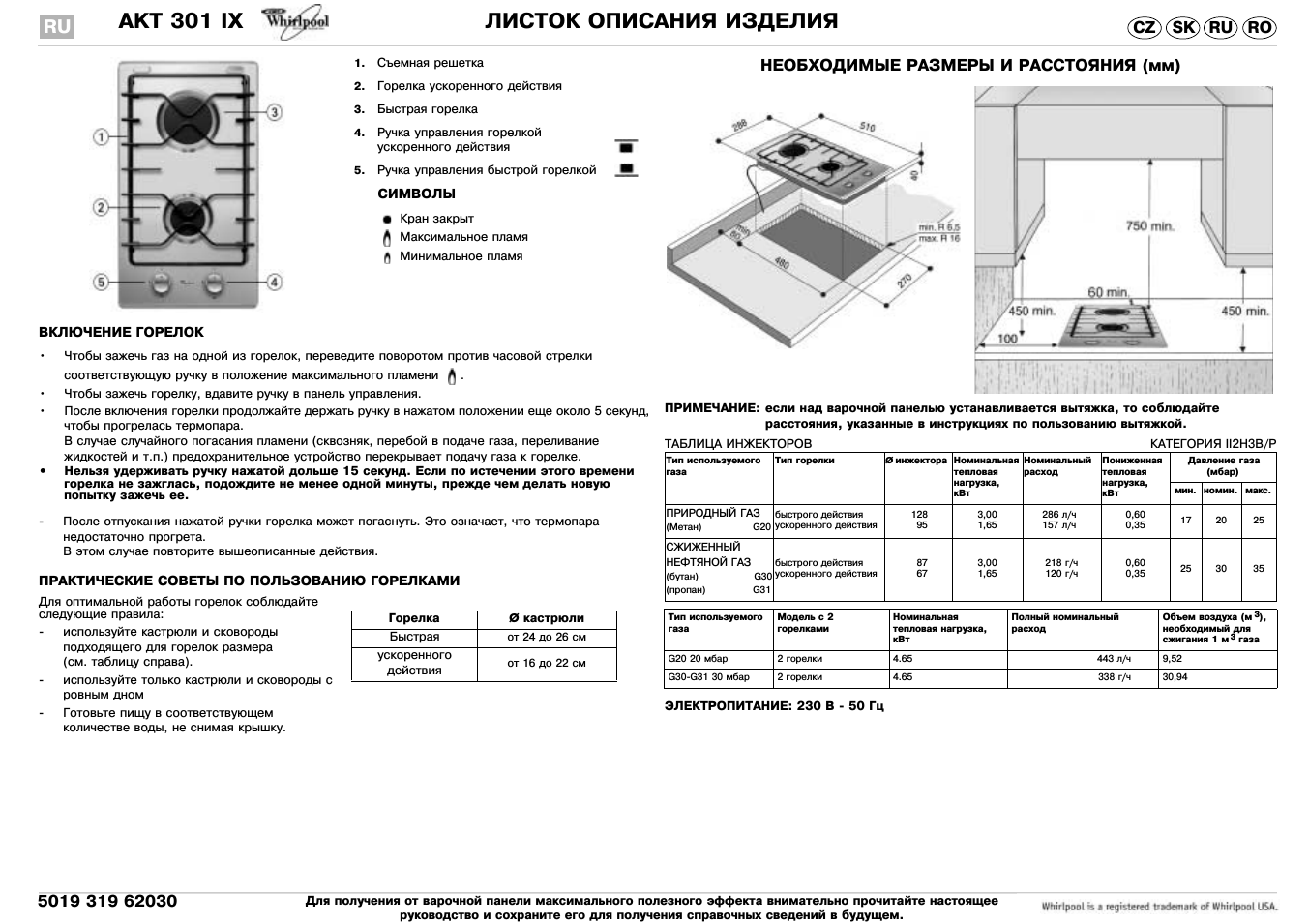

ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ

RU 5019 319 62030

Для получения от варочной панели максимального полезного эффекта внимательно прочитайте настоящее руководство и сохраните его для получения справочных сведений в будущем.

ВКЛЮЧЕНИЕ ГОРЕЛОК

Чтобы зажечь газ на одной из горелок переведите поворотом против часовой стрелки соответствующую ручку в положение максимального пламени

Чтобы зажечь горелку вдавите ручку в панель управления.

После включения горелки продолжайте держать ручку в нажатом положении еще около 5 секунд чтобы прогрелась термопара

В случае случайного погасания пламени (сквозняк перебой в подаче газа переливание жидкостей и т.п.) предохранительное устройство перекрывает подачу газа к горелке.

Нельзя удерживать ручку нажатой дольше 15 секунд Если по истечении этого времени горелка не зажглась подождите не менее одной минуты прежде чем делать новую попытку зажечь ее.

После отпускания нажатой ручки горелка может погаснуть Это означает что термопара недостаточно прогрета

В этом случае повторите вышеописанные действия.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ

Для оптимальной работы горелок соблюдайте следующие правила:

используйте кастрюли и сковороды подходящего для горелок размера (см таблицу справа).

используйте только кастрюли и сковороды с ровным дном

Готовьте пищу в соответствующем количестве воды не снимая крышку.

1.Съемная решетка

2.Горелка ускоренного действия

3.Быстрая горелка

4.Ручка управления горелкой ускоренного действия

5.Ручка управления быстрой горелкой

СИМВОЛЫ

Кран закрыт Максимальное пламя Минимальное пламя

Горелка

кастрюли

Быстрая от 24 до 26 см ускоренного действия от 16 до 22 см

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)

ПРИМЕЧАНИЕ: если над варочной панелью устанавливается вытяжка то соблюдайте расстояния указанные в инструкциях по пользованию вытяжкой.

ТАБЛИЦА ИНЖЕКТОРОВ

КАТЕГОРИЯ II2H3B/P

ЭЛЕКТРОПИТАНИЕ: 230 В 50 Гц

Тип используемого газа

Тип горелки

[ инжектора Номинальная тепловая нагрузка кВт

Номинальный расход

Пониженная тепловая нагрузка кВт

Давление газа (мбар)

мин номин макс.

ПРИРОДНЫЙ ГАЗ

(Метан)

быстрого действия ускоренного действия

3,00

1,65

286 л/ч

157 л/ч

0,60

0,35

СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ

(бутан)

(пропан)

быстрого действия ускоренного действия

3,00

1,65

218 г/ч

120 г/ч

0,60

0,35

Тип используемого газа

Модель с 2 горелками

Номинальная тепловая нагрузка кВт

Полный номинальный расход

Объем воздуха (м

) необходимый для сжигания 1 м газа

G20 20 мбар

2 горелки

4.65

443 л/ч

9,52

G30-G31 30 мбар

2 горелки

4.65

338 г/ч

30,94
